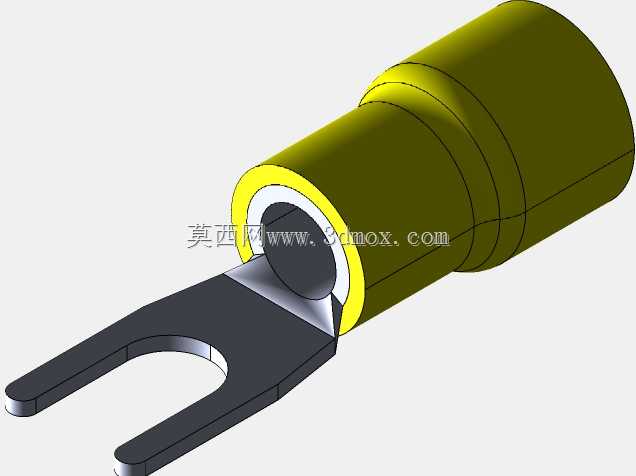

适配M4螺栓的10-12GA叉形压接接线端子

　　在低压电气布线、设备电控柜装配、工业线束加工场景里，这类叉形压接接头是导线与接线桩连接的核心连接件之一，主要适配10-12线规的多股铜芯导线，匹配M4规格的接线螺栓使用，相比环形端子，它的叉形开口结构不需要完全拧下螺栓就能完成接线或拆线操作，在设备检修、线路调整的场景下能大幅提升装配与维护效率，尤其适合空间局促、螺栓无法完全旋出的接线位使用。

　　从实际功能特性来看，该接头分为压接筒与叉形接触片两个核心功能段，压接筒部分为空心圆柱结构，内径匹配10-12GA导线的线芯外径，压接时通过冷压钳的六边形压模对筒壁施加均匀压力，让筒壁金属产生塑性变形，紧密咬合导线线芯，既保证足够的拉脱强度，避免导线受外力拉扯时从接头内脱出，又能降低接触电阻，减少大电流通过时的接头发热问题；压接筒外壁的环形凸筋结构，一方面可以在压接时定位压模位置，避免压接位置偏移导致压接强度不足，另一方面也能增强压接筒自身的结构强度，避免压接时筒壁出现开裂、变形不均的问题。叉形接触片部分为扁平U型开口结构，开口宽度刚好适配M4螺栓的螺杆直径，接触片的平面度有严格控制，安装时螺栓拧紧后，接触片上下表面能分别与接线桩台面、螺栓垫片平面完全贴合，保证足够的接触面积，避免因接触面积不足导致局部载流密度过大，引发过热烧蚀的故障。

　　设计过程中首先要平衡两个核心尺寸边界：一是压接筒的长度，既要保证压接后有足够的握裹长度满足拉脱力要求，又不能过长导致压接后端子整体尺寸偏大，占用过多接线空间；二是叉形片的开口深度，深度过浅会导致螺栓卡入后固定不稳，容易受振动脱出，深度过深则会无谓增加端子整体长度，同时降低叉形片根部的结构强度，长期受螺栓压紧力作用容易出现根部断裂的问题。建模时需要先确定导线线芯的等效外径，以此推导压接筒的内径、壁厚参数，压接筒的壁厚选择要匹配压接变形量要求，壁厚过薄压接后容易出现破裂，壁厚过厚则需要更大的压接力，普通手动压接钳无法完成可靠压接。叉形片与压接筒的衔接位置做了平滑过渡处理，避免直角应力集中，在导线受侧向拉扯时，应力能均匀分散到衔接段，不会在衔接位置出现断裂。

　　实际安装时需要注意几个边界条件：首先是剥线长度要匹配压接筒的深度，剥线过长会导致线芯裸露在压接筒外侧，容易引发相邻线路短路，剥线过短则会导致绝缘层被压入压接筒，增大接触电阻；其次是压接位置要对准压接筒的中段，压模要完全包覆压接筒，压接后压痕要均匀，不能出现单边压接、压接位置偏移的问题；最后是螺栓拧紧力矩要符合M4螺栓的推荐力矩范围，力矩过小会导致接触片压合不紧，接触电阻过大，力矩过大则会压伤叉形接触片，甚至导致接触片变形断裂。这类端子广泛应用在配电箱接线、工业设备内部线束连接、家电内部电气连接、汽车低压线束连接等场景，相比焊接连接，冷压接的方式不需要加热，不会损伤导线绝缘层，也不存在焊锡虚焊、冷焊的问题，连接可靠性更高，同时装配效率更快，适合批量线束加工场景。建模时对压接筒的同轴度、叉形片的对称度都做了公差约束，保证实际生产出的零件能适配标准压接模具与标准M4螺栓，不需要额外修配就能直接使用，叉形片的表面粗糙度也做了对应要求，过于粗糙的表面会增大接触电阻，过于光滑则在螺栓拧紧时容易出现端子滑移走位的问题。
