苏联海军AK-100型100毫米舰炮炮塔结构

　　在舰载武器系统的配套设计中，中小口径舰炮的炮塔结构是兼顾防护、射界覆盖、内部机构容纳的核心承载部件，AK-100型100毫米舰炮作为苏系海军列装范围较广的多用途舰炮，其炮塔结构的设计逻辑充分体现了冷战时期舰载武器对紧凑性、环境适应性、勤务性的综合要求。从实际应用场景来看，该型炮塔可适配从千吨级轻型护卫舰到万吨级巡洋舰的多型水面作战舰艇，承担对海打击、对空近程防御、对岸火力支援的多任务需求，炮塔作为外露的核心结构件，需要在高盐雾、高湿度、强海浪冲击的海洋环境下长期可靠工作，同时要为内部的炮管俯仰机构、供弹传输机构、瞄准随动系统提供封闭的安装空间与防护屏障。

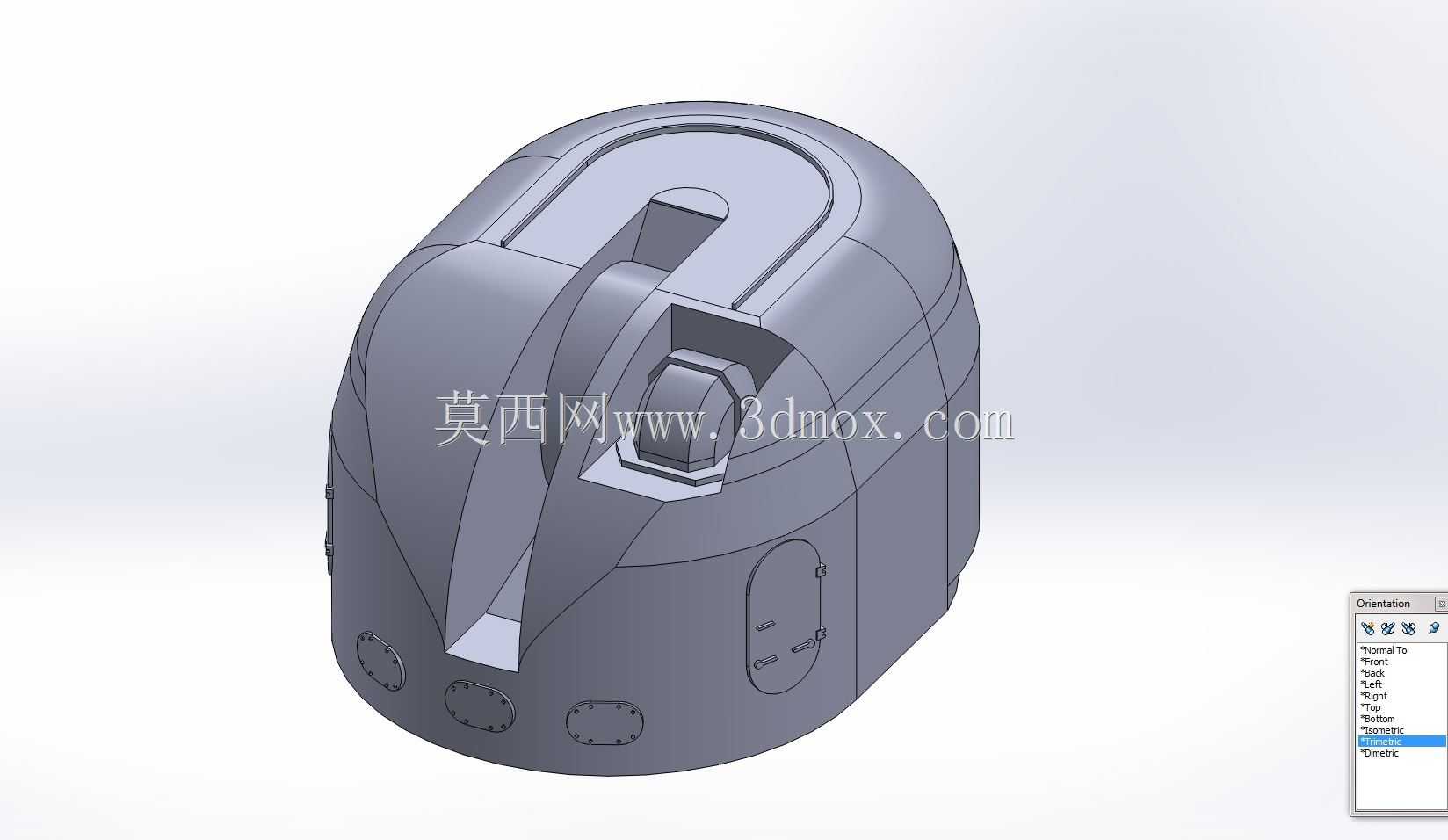

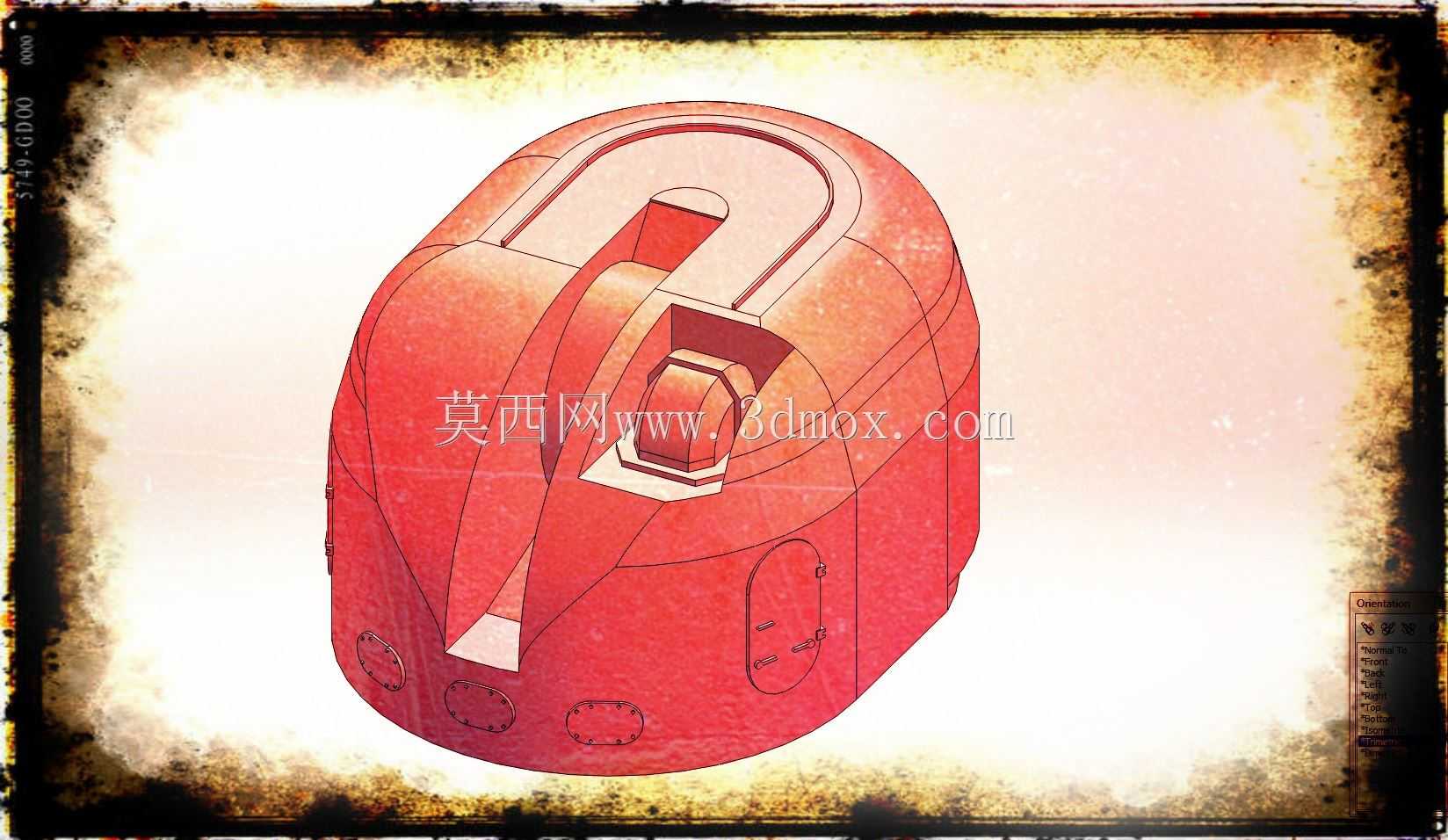

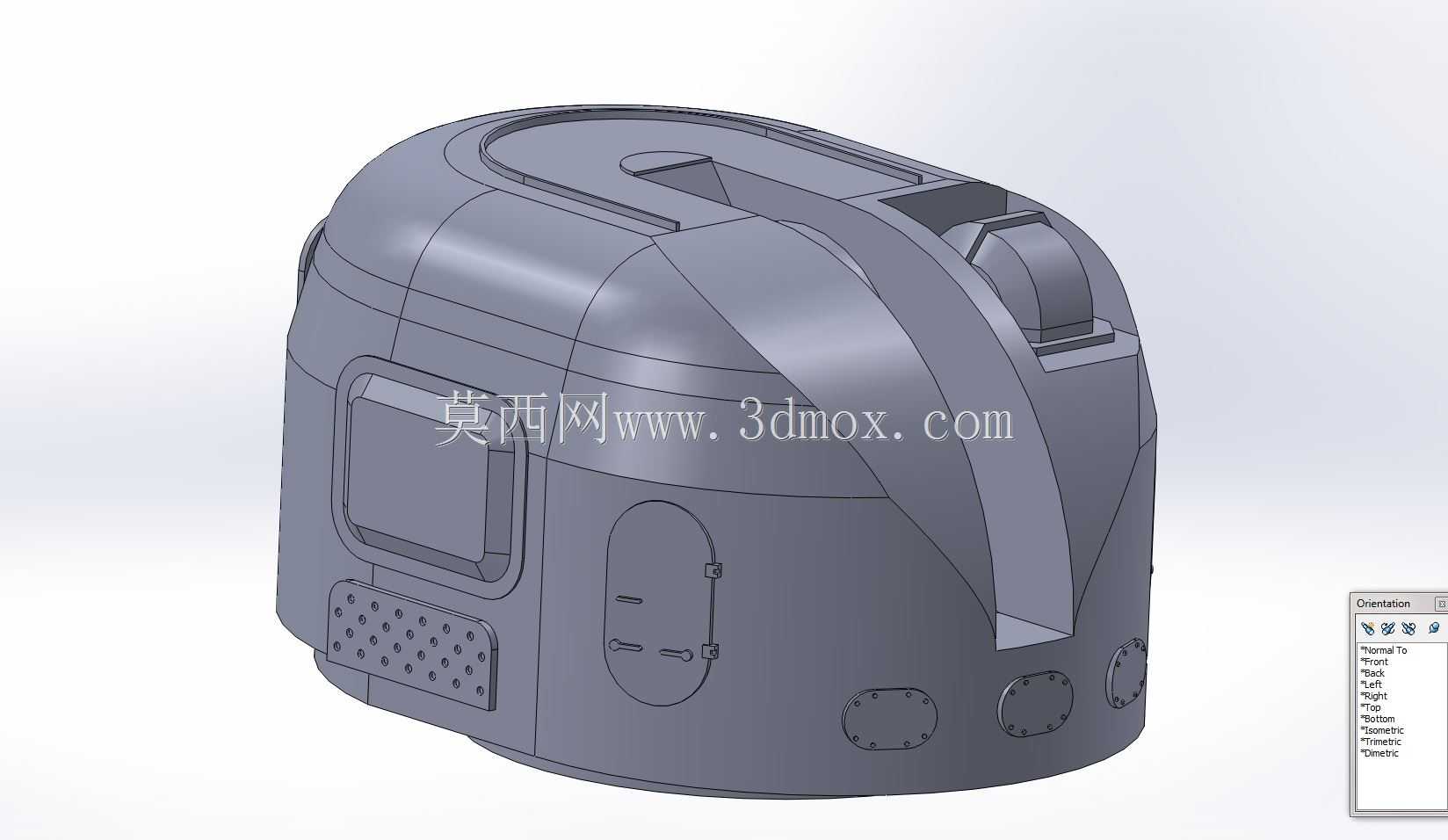

　　从功能特性层面拆解，该炮塔采用整体式流线型隐身修型外壳，相比早期大棱角的舰炮炮塔，曲面过渡的外形能够有效降低雷达反射截面积，同时减少高速航行时的迎风阻力与海浪冲击载荷。炮塔正面预留的炮管伸出开口配合柔性密封结构，既能够保证炮管在-10度到+85度的俯仰范围内无干涉运动，又可以阻挡海浪、盐雾、雨水进入炮塔内部，避免精密的随动与供弹机构受环境侵蚀。炮塔侧面开设的检修舱门采用快开压紧式密封结构，舱门周边布置多道橡胶密封压条，日常勤务状态下可保证炮塔内部的微正压防护，需要维护时无需大型吊装设备即可打开舱门，对内部的输弹导轨、俯仰油缸、电气接线端子进行检修更换，大幅提升了远洋航行状态下的装备保障效率。炮塔下部的基座连接法兰采用多螺栓圆周布置结构，能够匹配舰艇甲板预留的安装开口，将炮塔整体的重量、射击时的后坐载荷均匀传递到甲板下方的加强结构上，避免局部应力集中导致的甲板变形。

　　在设计思路的落地层面，该炮塔的外形建模首先从安装边界约束入手，首先确定炮塔底部与甲板连接的基座直径尺寸，匹配甲板下方供弹系统的顶升接口位置，保证弹药能够从甲板下的弹库通过扬弹机直接输送到炮塔内部的供弹槽位，不存在传输路径的干涉。炮塔的整体高度控制充分考虑了舰艇上层建筑的射界遮挡问题，在保证内部能够容纳俯仰到最大角度的炮管尾部、自动输弹机摆动行程的前提下，尽可能压缩炮塔的整体高度，降低全舰的重心高度，提升舰艇在高海况下的稳性。炮塔外壳的壁厚设计采用梯度分布方案，正面迎弹方向的壁厚适当提升，可抵御小口径破片与轻武器射击的损伤，侧面与后部的壁厚在保证结构刚度的前提下适当减薄，控制炮塔整体的重量，降低随动系统的驱动负载，提升炮塔的方向调转速度与瞄准跟踪精度。炮塔表面布置的多个圆形观察窗与检修口盖，分别对应内部瞄准手位的观察视野、电气系统的检测接口、润滑系统的注油点位，所有外凸的结构都做了圆角过渡处理，避免人员在甲板作业时被尖锐棱角磕碰受伤，同时减少应力集中点，提升炮塔结构在长期振动载荷下的疲劳寿命。

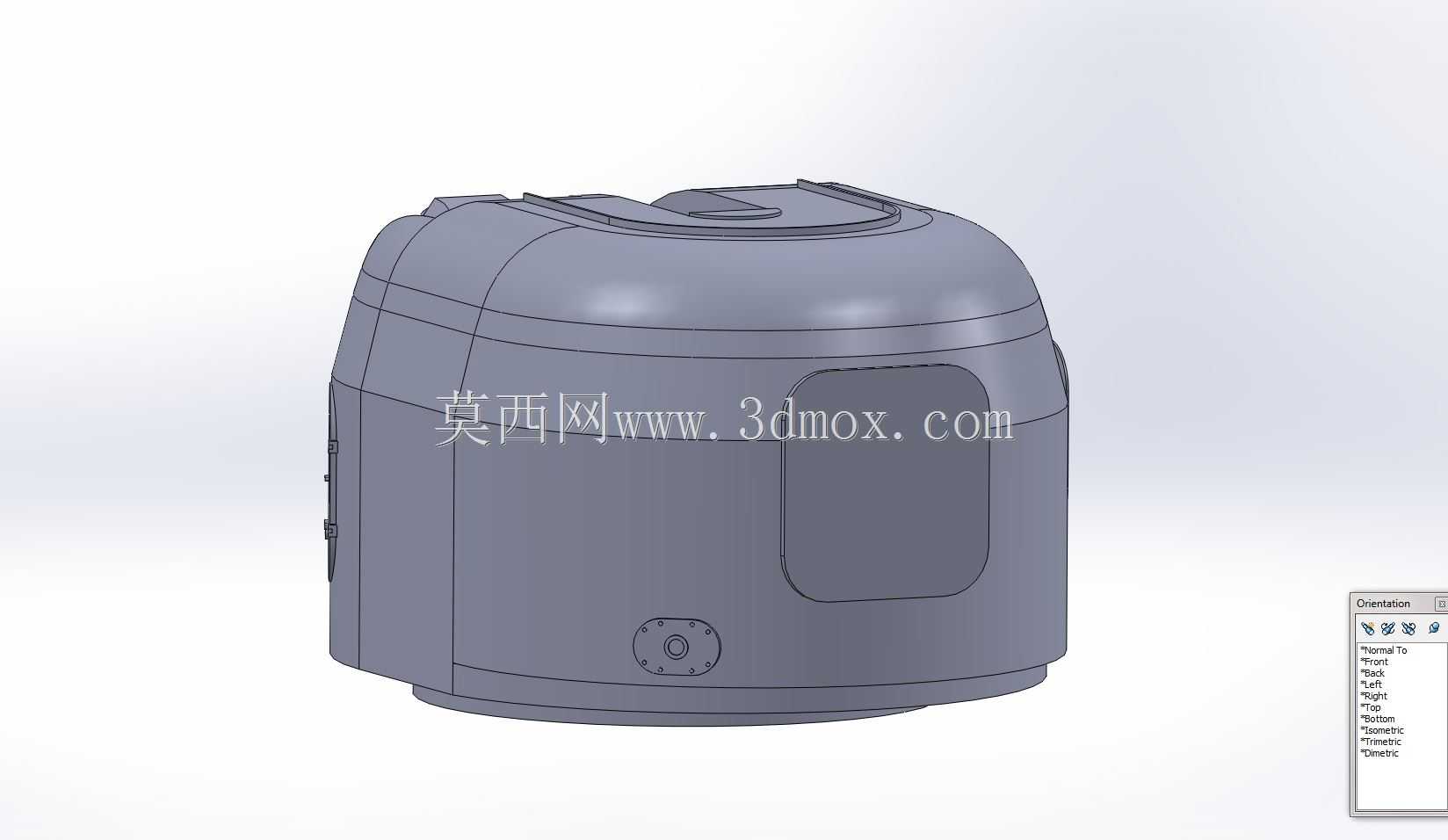

　　从安装边界的细节来看，炮塔底部的定位止口采用间隙配合设计，安装时可通过止口快速定位炮塔的中心轴线，保证炮管的回转中心与舰艇的火力基准轴线对齐，减少后续火控系统的校准工作量。炮塔与甲板之间的密封采用多道密封圈配合压紧法兰的结构，能够承受数米高的浪涌冲击而不出现渗漏，即使在恶劣海况下甲板上浪，也不会有海水渗入甲板下的舱室。炮塔内部预留的线缆通道采用集中走线设计，所有动力线缆、信号线缆都通过专用的密封穿线接头进入炮塔内部，避免线缆外露被海浪拉扯或者被盐雾腐蚀，同时方便后续的线缆检修与升级改装。炮塔后部的轮廓设计充分考虑了最大仰角射击时的炮尾后坐空间，在炮管达到最大对空射击仰角时，炮尾的后坐行程不会与炮塔内壁发生碰撞，同时预留了足够的安全间隙，避免射击振动导致的部件位移引发干涉问题。

　　在实际的模型应用层面，该三维结构可用于立体平版印刷制作实体母模，进一步翻制树脂零件用于装备展示、教学演示、仿真模拟场景搭建，模型的曲面精度充分还原了实装的外形轮廓与细节特征，所有的检修口、密封结构、连接法兰的位置都与实装保持一致，能够满足不同场景下的结构展示与装配验证需求。
