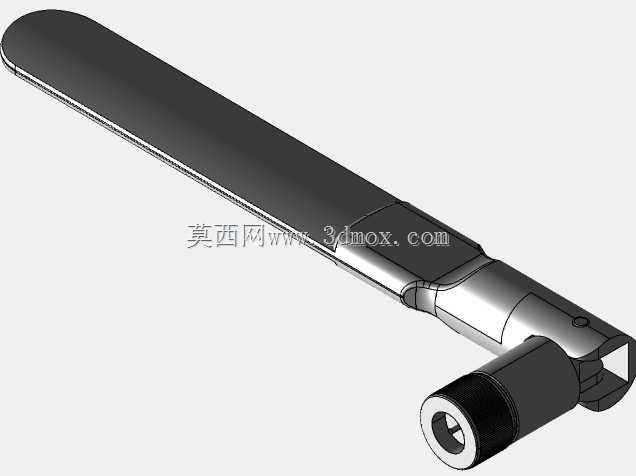

2.45GHz折叠式SMA公型通讯天线结构

　　做无线通讯设备结构设计的工程师，多半都跟这类胶棒天线打过交道，尤其是做物联网网关、工业AP、无线数传终端的项目，天线的选型和安装结构直接决定了整机的无线信号覆盖效果。这款2.45GHz频段的SMA公型天线，是目前短距离无线传输场景里应用极广的一款外置射频配件，日常做结构适配的时候，首先要理清它的实际使用边界。

　　从实际应用场景来看，这类天线主要适配工作在2.4GHz ISM频段的无线设备，包括家用无线路由器、工业无线接入点、智能网关、远程数传电台、智能家居中控主机，还有部分带无线通讯功能的工业测控设备，相比板载PCB天线，外置胶棒天线的增益更高，信号辐射角度更灵活，能有效规避设备金属外壳带来的信号屏蔽问题。很多工程师在做整机结构设计时，容易忽略天线安装位置对信号的影响，把SMA接头布置在金属壳体的内侧或者被结构件遮挡的位置，最后整机测试时信号衰减严重，不得不重新改模，这类问题在项目初期选型时就要提前规避。

　　这款天线采用可折叠铰接结构，根部的铰接部位可以实现0到90度的角度调整，这部分结构设计的时候要兼顾转动阻尼和连接可靠性，阻尼太小的话天线无法保持调整后的角度，运输或者使用过程中容易耷拉下来影响信号方向，阻尼过大又会导致用户调整时手感生涩，甚至长期转动后磨损铰接部位的射频连接触点。天线主体的长条形胶套部分，内部是缠绕式的辐射振子，外部采用ABS或者TPU材质的注塑外壳，表面做哑光磨砂处理，既可以保护内部振子不受外力损坏，也能起到绝缘防护的作用，避免人体接触时影响天线的驻波比参数。

　　从安装边界来看，这款天线采用标准SMA公型接头，接头部分的外螺纹和内针尺寸完全符合射频连接器的通用标准，不需要额外做定制转接，设备端只要在壳体上预留对应尺寸的SMA母座安装孔，就可以直接拧装固定。做结构开孔的时候要注意，安装孔周围3mm范围内不要布置金属结构件，也不要贴装金属屏蔽罩，避免形成信号遮挡；天线完全伸直状态下的总长度要提前纳入整机的包装尺寸核算，尤其是做便携式无线设备的时候，要考虑天线折叠后贴靠壳体的收纳空间，避免包装时天线被挤压变形。铰接部位的转动行程要做机械限位，不能360度无限制转动，否则内部的射频馈线会被反复扭转，长期使用后出现线芯断裂的问题，很多低价天线就是省略了这个限位结构，用个半年左右就出现信号时断时续的故障。

　　从功能特性上来说，这款天线的增益为5dBi，相比常见的2dBi胶棒天线，信号的传输距离更远，覆盖范围更广，在空旷环境下的有效传输距离可以提升40%左右，适合对无线传输距离有要求的工业场景。天线的阻抗统一为50欧姆，和绝大多数无线射频模块的输出阻抗匹配，不需要额外做阻抗匹配电路，直接连接就能达到最优的信号传输效率。接头部位的金属部分采用铜材镀镍处理，既可以保证良好的导电性能，也能避免长期使用后氧化生锈，导致接触电阻增大影响信号质量。

　　设计这类天线的三维模型时，要重点还原几个关键结构的配合关系：首先是SMA接头的标准尺寸，包括外螺纹的螺距、内针的直径和伸出长度，这部分尺寸如果做的有偏差，实际装配时就会出现拧不进去或者接触不良的问题；其次是铰接部位的转动配合间隙，既要保证转动灵活，又不能有明显的松旷感，模型里要预留出铰接轴的装配间隙，还有内部馈线的走线空间，不能把铰接部分做成完全实心的结构，否则不符合实际生产的工艺要求；最后是天线胶套部分的曲面过渡，从根部铰接位置到顶端的圆弧收头，曲面要顺滑无明显折线，和实际注塑件的外形保持一致，做结构干涉检查的时候，要模拟天线转动到不同角度的状态，确认和设备壳体、周边结构件没有碰撞干涉。

　　很多刚入行的结构工程师在选用这类天线的时候，只看增益参数，忽略了天线的方向图特性，这类胶棒天线是全向辐射的，信号在垂直于天线轴线的方向上辐射强度最高，所以安装的时候尽量让天线保持竖直状态，不要平贴在金属壳体上，否则信号辐射方向会被改变，实际覆盖效果大打折扣。另外在做高低温可靠性测试的时候，要确认天线外壳的材质耐温范围，工业级应用场景下要选用耐温范围在-40℃到85℃的材质，避免户外使用时外壳开裂或者变形。
