家用宽带调制解调器路由器外观结构设计

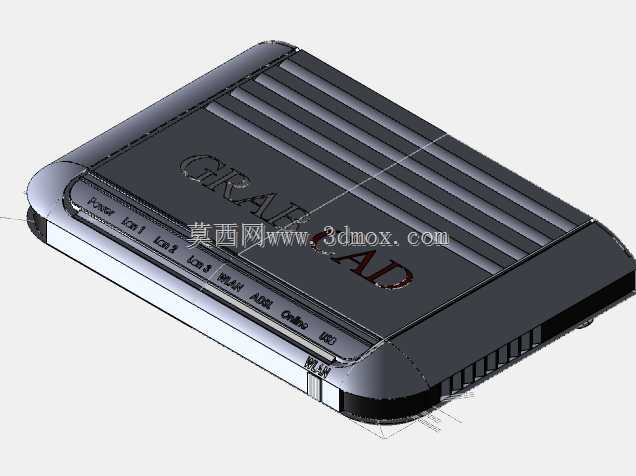

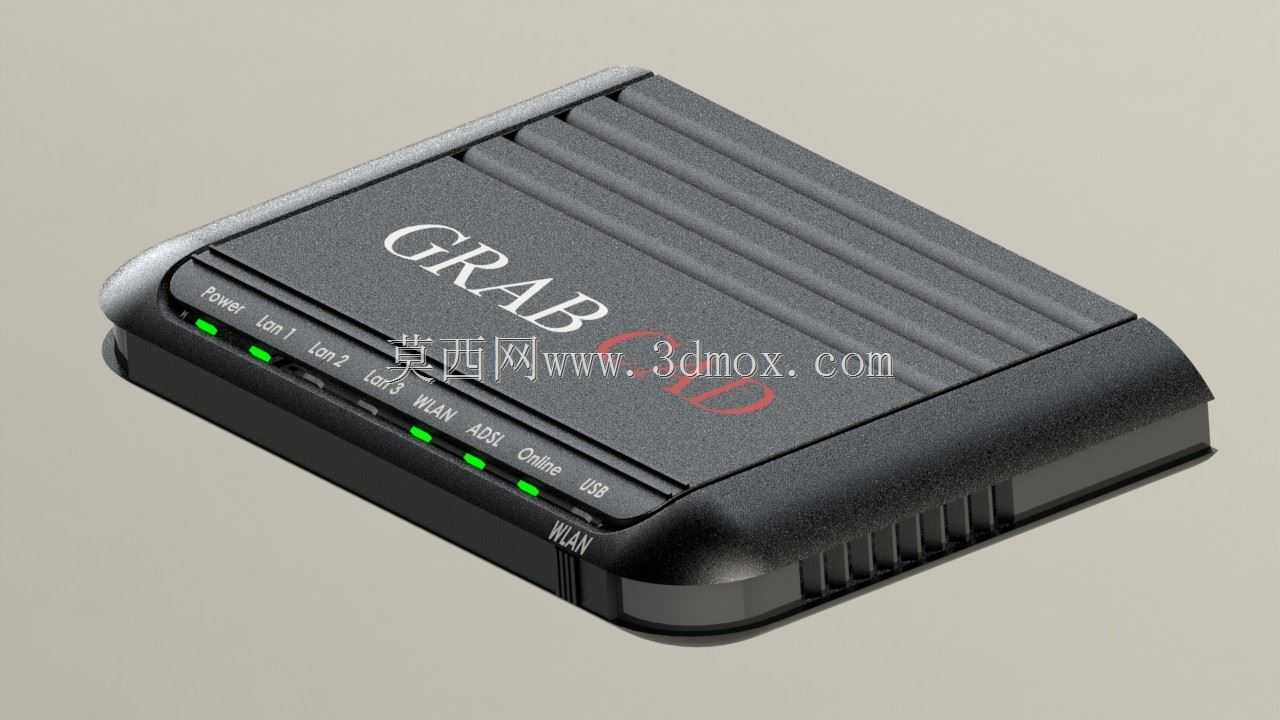

　　这款宽带接入终端设备，主要面向家庭及小型办公场景的网络接入需求，承担光电信号转换、多设备有线无线组网的核心功能，是民用网络部署中最常见的终端接入硬件。从结构设计来看，整机采用卧式扁平壳体布局，上壳做了多道平行的横向散热筋条，既可以提升壳体的结构刚性，避免大面薄壁塑料件出现翘曲变形，也能增大壳体与空气的接触面积，提升长时间工作时的被动散热效率，无需额外加装散热风扇即可满足主控芯片、射频模块的散热需求，同时也能减少设备运行时的积尘问题。

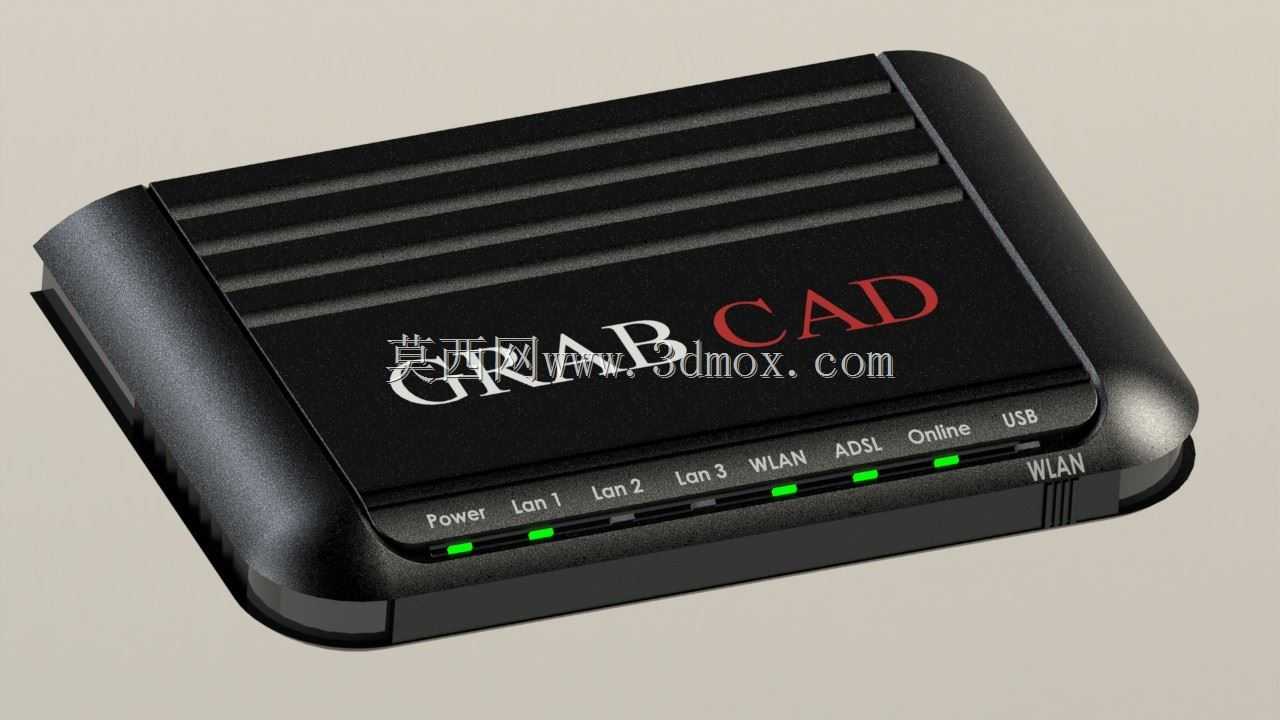

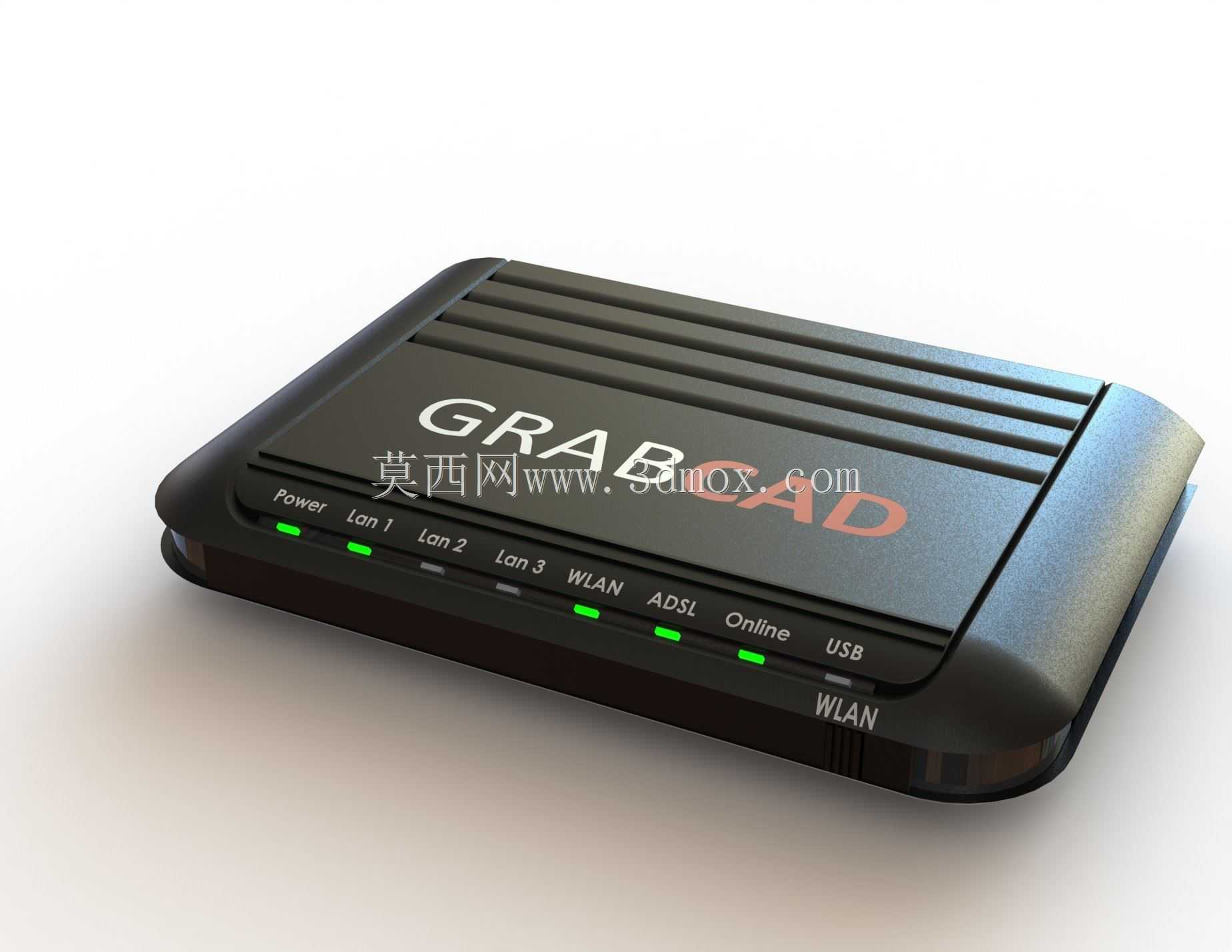

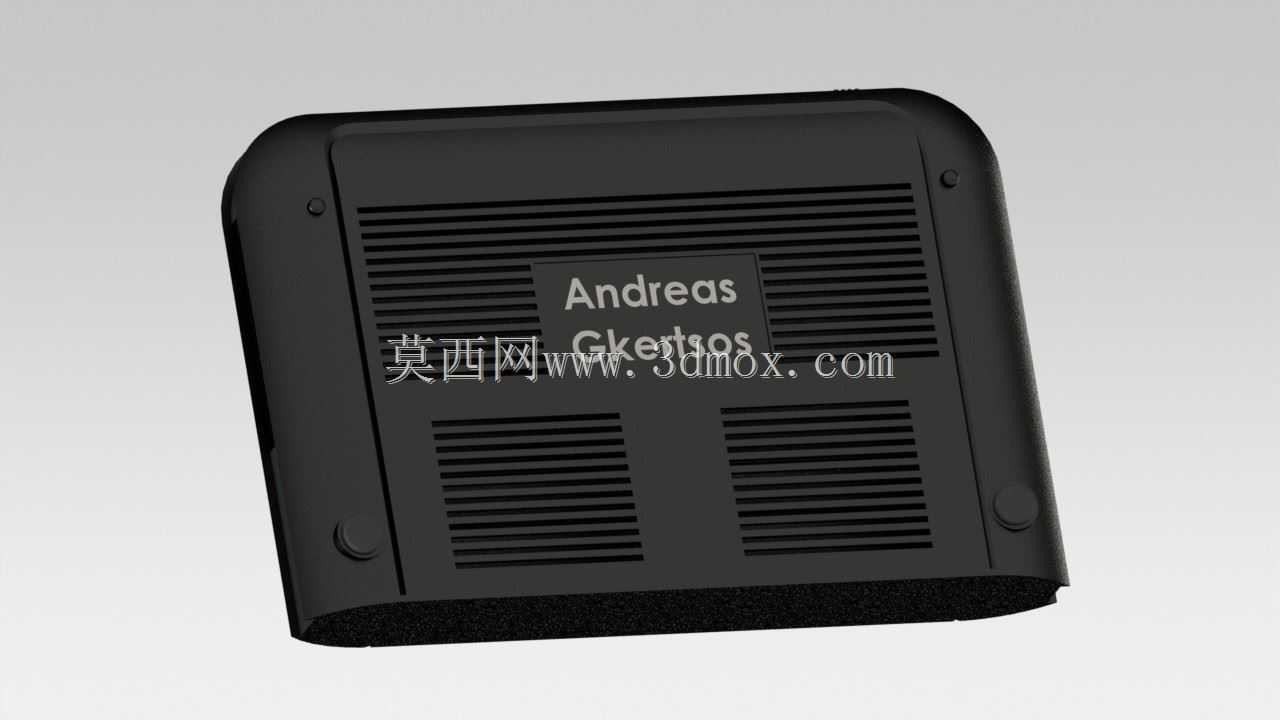

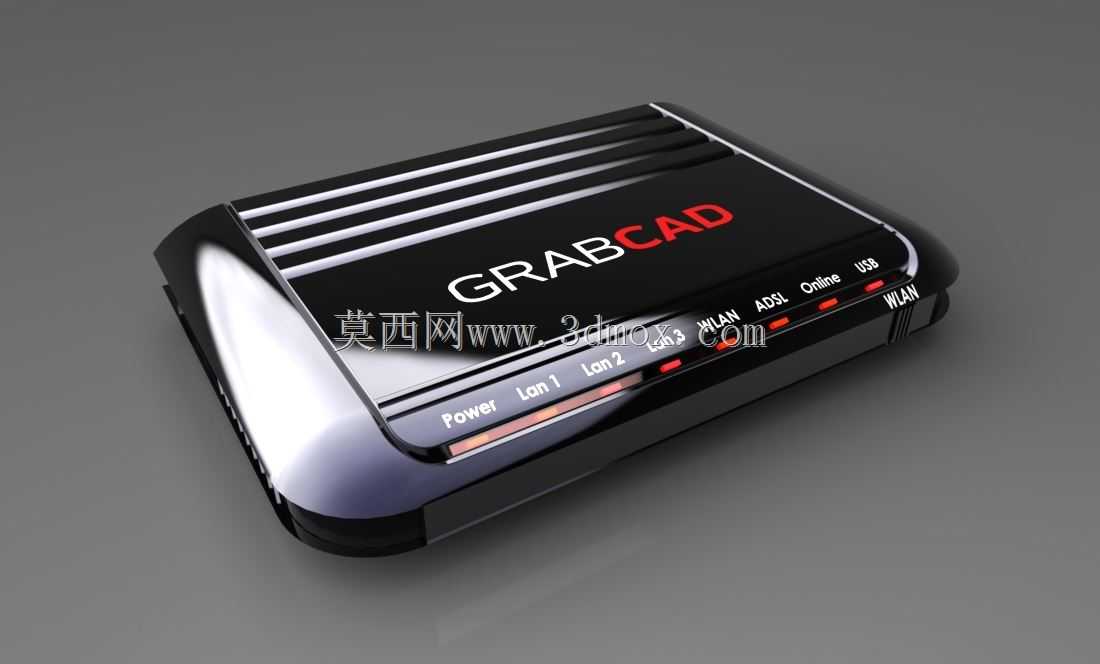

　　前面板区域做了下沉式的指示灯布局，从左至右依次排布电源、三个有线局域网口、无线局域网、非对称数字用户线路、在线状态、通用串行总线接口的对应指示灯，采用绿色发光二极管作为指示光源，光线柔和不刺眼，用户无需凑近设备即可快速判断各端口的工作状态，指示灯旁的丝印标识做了凹陷填漆处理，长期使用不会出现标识磨损脱落的问题。前面板最右侧预留了通用串行总线接口，可外接存储设备实现局域网内文件共享，或是外接3G/4G上网卡实现多链路备份上网。设备侧面做了微弧收边处理，没有尖锐的棱角，放置在桌面时不会剐蹭周边物品，底部预留了四个圆形的橡胶脚垫安装位，既可以垫高壳体保证底部空气流通，也能增大与桌面的摩擦力，避免网线插拔时设备出现移位。

　　接口区域全部集中在设备后侧，排布电源输入接口、复位按键、多个有线局域网接口、非对称数字用户线路输入接口，接口间距做了合理预留，即使插满大尺寸的水晶头也不会出现互相干涉的问题，复位按键做了内凹设计，需要用细针才能触发，避免日常使用时误触导致配置重置。壳体采用上下扣合的装配结构，卡扣均匀分布在壳体四周，仅在底部预留两颗固定螺丝，既可以保证装配后的缝隙均匀，也能降低后期维护拆机的难度，内部的电路板安装柱做了加强筋处理，螺丝柱周边做了火山口结构，避免打螺丝时出现柱体开裂的问题。无线天线采用内置PCB天线设计，隐藏在壳体内部，无需外置天线即可满足小户型的无线信号覆盖需求，同时也让整机外观更加简洁，减少外置天线容易被碰折的风险。

　　整机的安装边界适配常规的桌面放置场景，整体厚度控制在3厘米以内，长度不超过20厘米，宽度不超过15厘米，不会占用过多的桌面空间，壳体表面采用细磨砂纹理处理，不容易残留指纹和划痕，长期使用也能保持较好的外观质感。在结构强度设计上，壳体四角做了局部加厚处理，即使从桌面高度意外跌落，也能通过边角的形变吸收冲击力，保护内部电路板和接口不会出现损坏。电源模块区域在内部做了独立的隔离仓设计，避免电源部分的电磁干扰影响射频模块的信号稳定性，同时也能将电源工作时产生的热量快速传导到壳体上散发出去。
