8318与9235系列无刷盘式电机结构

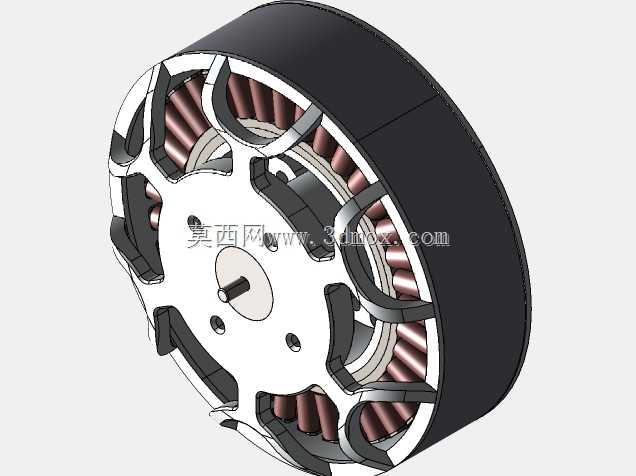

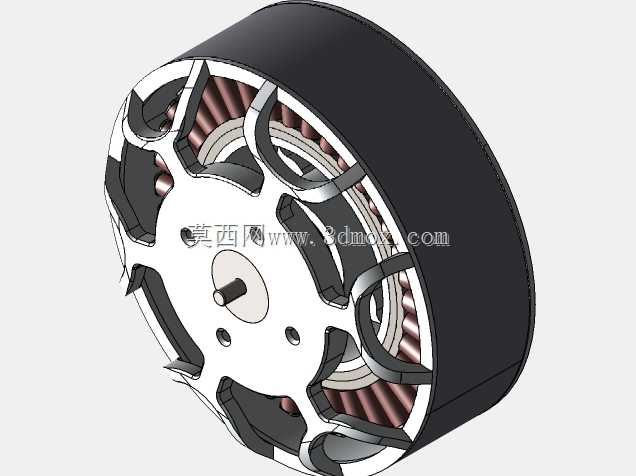

　　做航模多旋翼、小型地面移动机器人动力选型的时候，不少工程师都接触过这两款同谱系的外转子无刷电机，二者定子绕组、端盖安装孔位、输出轴规格完全通用，仅机身轴向长度存在差异，适配不同载重、不同续航要求的动力场景。从结构剖面能清晰看到，该系列电机采用外转子排布设计，转子外壳兼做磁钢安装基座与散热壳体，运转时外壳随磁钢同步旋转，自带离心散热效果，能在持续大油门输出时快速带走绕组产生的热量，避免定子线圈高温退磁。定子部分采用多槽集中绕组排布，配合径向充磁的表贴式永磁磁钢，属于典型的永磁同步电机拓扑结构，可适配FOC电调驱动，低速扭矩输出平顺，高速区间运转噪音低，能满足从航拍无人机、植保多旋翼到小型AGV驱动轮、桌面级伺服转台的不同动力需求。

　　两款电机的安装边界完全兼容，输出轴均为标准光轴带扁位设计，端盖预留的安装孔位圆周分布尺寸一致，做设备迭代时可以直接替换，不需要重新设计安装支架。其中短机身版本轴向长度更短，整体重量更轻，适合对自重敏感的航拍无人机、小型穿越机场景，能降低整机起飞重量，提升续航时间；长机身版本定子叠厚更大，持续输出扭矩更高，能承载更大直径的螺旋桨，适配大载重植保机、重载地面移动平台的动力需求，在相同供电电压下能输出更大的拉力或驱动力。

　　建模过程中需要重点关注几个配合公差：转子磁钢与定子铁芯之间的气隙均匀度，直接影响电机运转的震动水平与扭矩输出效率，建模时需要严格控制气隙尺寸在合理区间，避免气隙不均导致的扫膛问题；端盖轴承位的同轴度公差，需要保证前后轴承的同心度，减少高速运转时的轴跳，延长轴承使用寿命；输出轴扁位的尺寸需要匹配常规桨夹、联轴器的安装尺寸，避免装配时出现干涉。另外转子外壳的镂空结构并非单纯为了减重，镂空位置正对定子绕组端部，运转时气流可以直接穿过镂空区域冲刷绕组端部，强化散热效果，建模时需要注意镂空位置的结构强度，避免高速旋转时转子外壳受离心力作用出现形变。

　　在实际设备集成中，该系列电机可以搭配行星减速箱使用，进一步放大输出扭矩，适配低速大扭矩的驱动场景，比如小型巡检机器人的行走驱动、云台的俯仰旋转轴驱动；也可以直接搭配螺旋桨用于多旋翼飞行器，依靠自身的高KV特性实现高速响应。需要注意的是，两款电机的定子绕组参数一致，仅叠厚差异导致KV值、持续电流参数存在区别，选型时需要根据实际负载的扭矩需求、转速区间匹配对应的电调电流规格，避免小电调带大负载出现过流烧毁的问题。从结构设计角度看，该系列电机采用模块化设计思路，通用化的端盖、轴系、定子安装结构，能大幅降低生产制造的零件开模成本，也方便后期维护时更换损坏的部件，比如轴承磨损、磁钢脱落时可以直接拆解替换对应零件，不需要整体更换电机。
