拉夫文MG996R大扭矩金属齿轮舵机结构

　　在做小型自动化执行机构选型、航模结构搭建或是教育类机器人关节设计时，MG996R这款舵机是很多工程师绕不开的选型项，这次拆解建模的这款拉夫文版本MG996R，完全还原了量产实物的所有结构细节，能直接用于整机装配的干涉检查、运动仿真环节。先从实际应用场景说起，这类舵机最常出现在1:10及以下比例的遥控车转向机构、固定翼航模的襟翼与舵面控制、多足机器人的关节摆动、小型机械臂的关节驱动，甚至是很多DIY自动化工位的简易翻料、拨料机构里，核心是靠PWM信号控制输出轴的转动角度，实现精准的角度定位输出，不需要额外做复杂的闭环控制，搭配常规的舵机控制板就能直接驱动，对入门级项目和快速原型验证来说适配性极强。

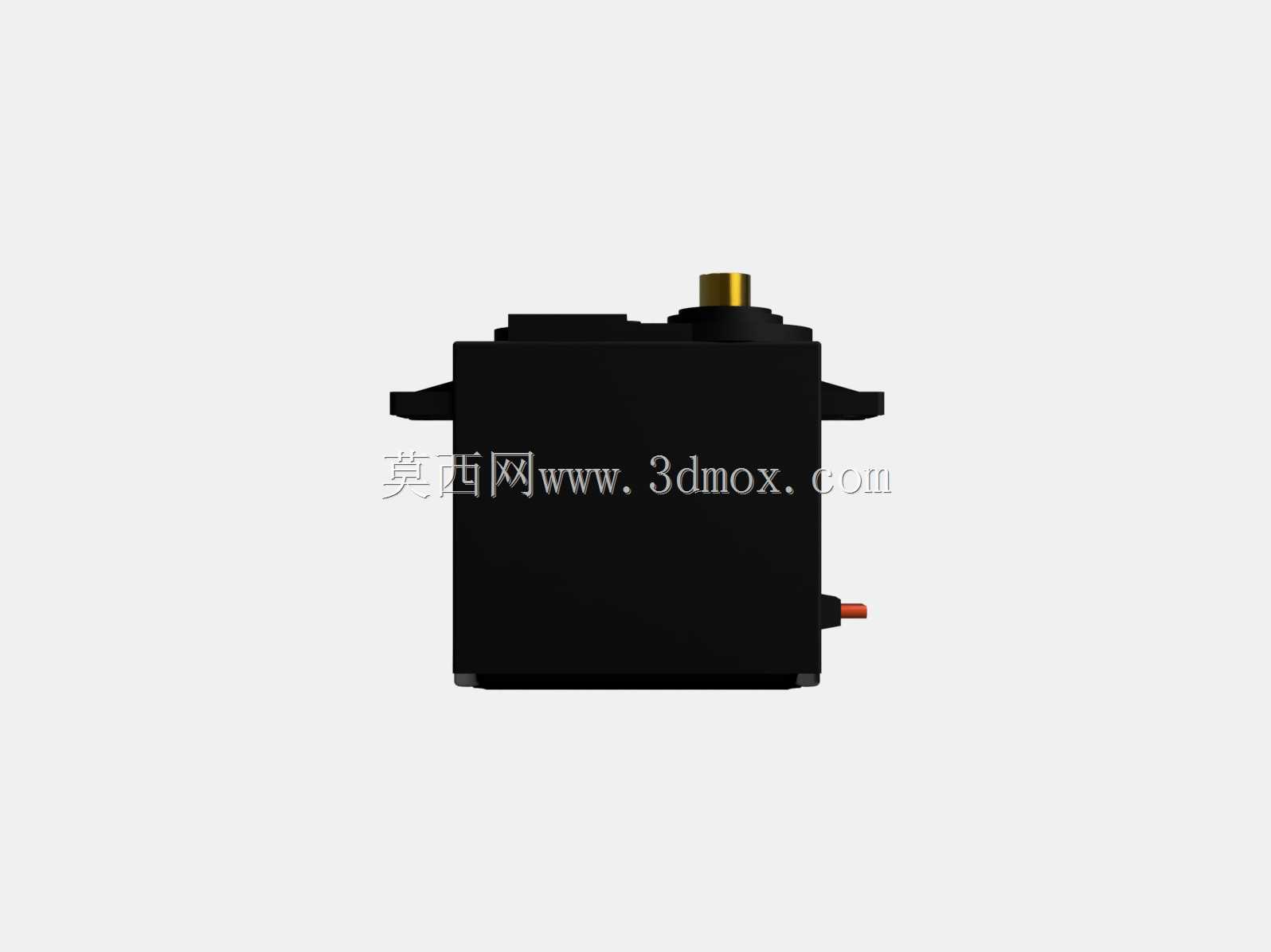

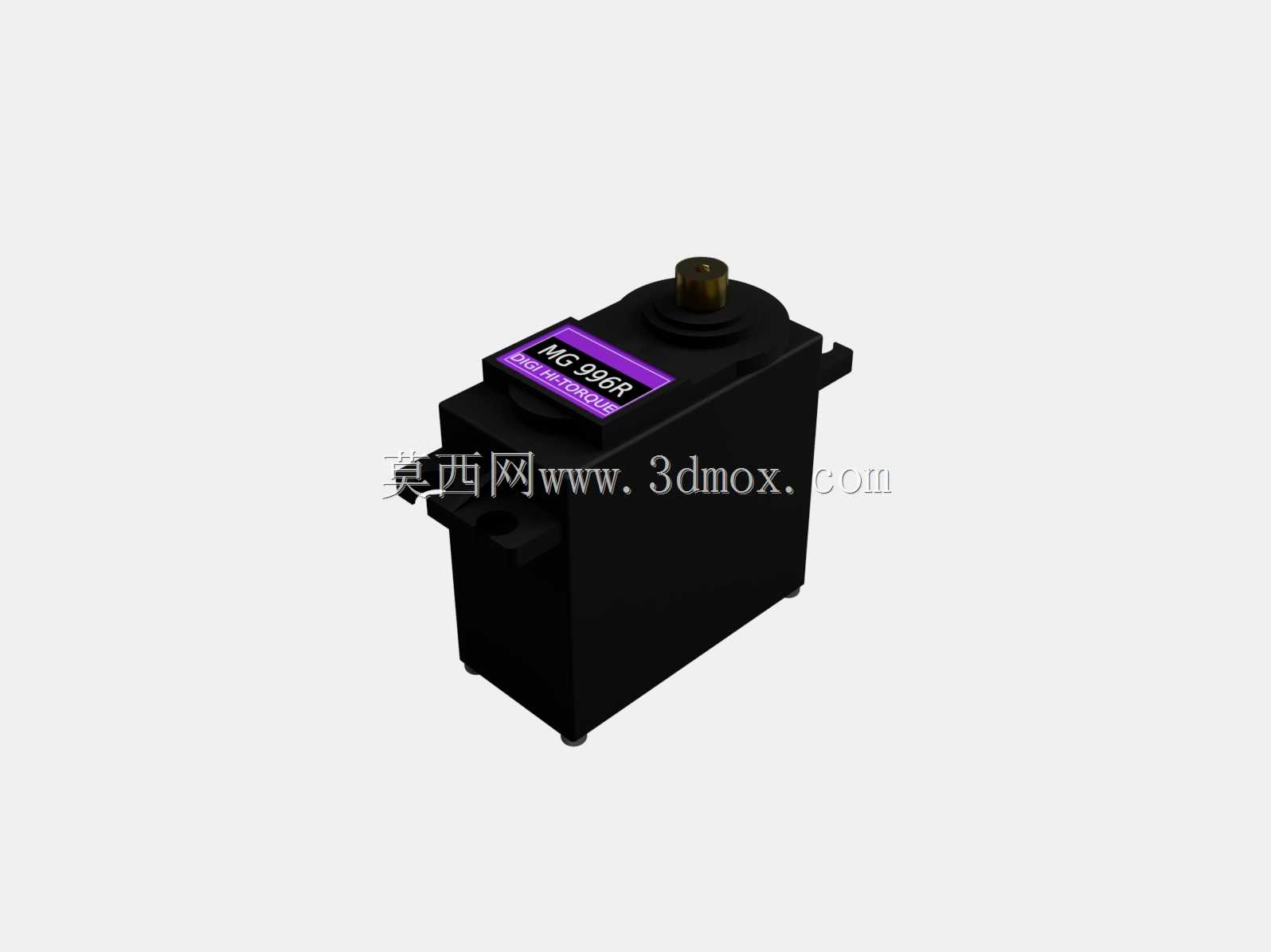

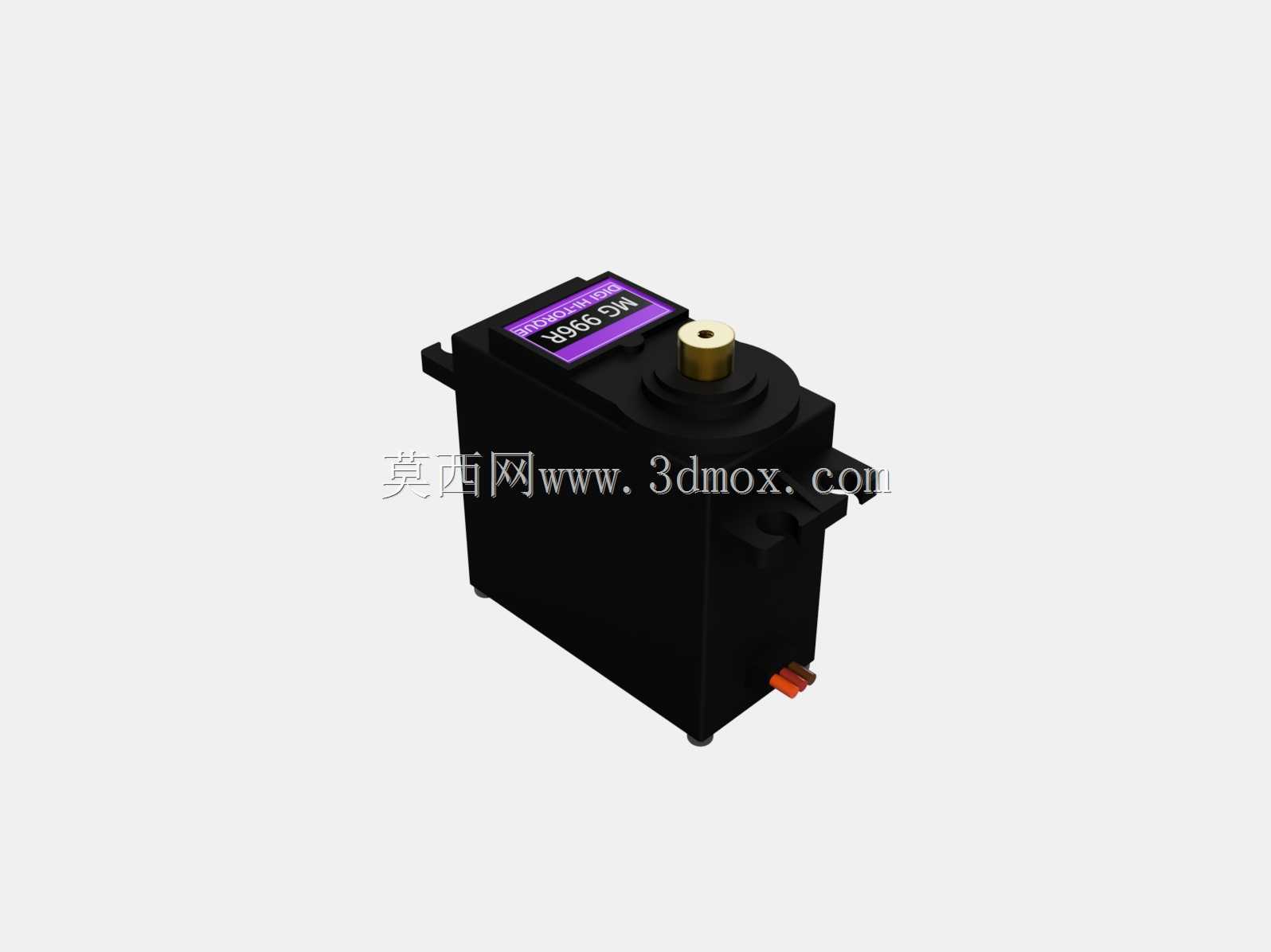

　　从功能特性来看，这款舵机采用金属齿轮组设计，相比普通塑料齿轮的舵机，抗冲击负载能力提升明显，堵转扭矩能满足大部分小型执行场景的需求，输出轴采用标准的十字花键结构，兼容市面上绝大多数标准舵机摇臂、舵盘配件，不需要额外做转接件设计。顶部的紫色标识区是产品的参数标注位，建模时完整还原了标识区的凹凸结构，输出轴顶端的铜套结构也做了等比例复刻，这个铜套是输出轴的耐磨支撑件，直接决定了舵机长时间往复转动下的轴系间隙稳定性，建模时特意保留了铜套与上盖的配合公差边界，方便做装配仿真时检查配合松紧度。

　　设计思路上，这款舵机采用经典的分体式外壳结构，上下壳通过四颗自攻螺丝锁紧，侧面伸出的三线舵机接口是标准的2.54mm间距排针定义，分别对应电源正、电源地、信号输入，接线时不需要额外做端子转接，直接插标准舵机延长线即可。外壳侧面的安装耳是标准的双孔安装位，孔位间距、孔径都完全遵循通用舵机的安装规范，不管是装在航模的木质安装座、3D打印的机器人结构件还是金属安装支架上，都能直接对位，不需要重新打孔。底部的出线口做了防拉扯的凸台结构，能避免线材在反复弯折时从壳体内部扯断，这个细节在做动态运动仿真时很重要，很多新手建模时容易忽略出线口的位置，导致装配后线材和周边结构件出现运动干涉。

　　再说到外形尺寸与安装边界，这款舵机的主体长宽高尺寸完全符合标准大舵机的尺寸规范，主体宽度40mm左右，长度20mm左右，不含输出轴的主体高度36mm左右，输出轴顶端到壳体底部的总高度控制在40mm上下，安装耳的孔径为2mm，两个安装孔的中心距为48mm，输出轴的中心距离壳体底部的高度为26mm，这些尺寸都是实际装配时必须严格对齐的边界参数，建模时全部按照实物的实测尺寸做了1:1还原，没有做简化处理。输出轴的转动范围为0-180度，对应的控制信号脉宽为1ms-2ms，在做运动仿真时可以直接按照这个参数设置驱动边界，模拟舵机在实际工作中的摆动角度，检查摇臂在极限角度下会不会和周边结构件发生碰撞。

　　很多工程师在做整机设计时，容易忽略舵机尾部的线材预留空间，这款模型特意保留了尾部线材的出线方向和最小弯折半径参考，在做结构布局时，只需要在舵机尾部预留至少10mm的线材空间，就能避免线材被壳体和安装座挤压破损。壳体表面的加强筋结构也完全按照实物还原，这些加强筋分布在壳体的四个边角和安装耳位置，能提升壳体的抗摔抗冲击能力，在做跌落仿真或者结构强度校核时，这些加强筋的结构不能随意简化，否则会导致仿真结果和实际情况出现偏差。另外，舵机内部的电机安装位、齿轮组的腔体结构也做了准确的腔体还原，如果需要做内部结构的展示或者齿轮组的运动仿真，这个模型也能直接拆分使用，不需要重新绘制内部腔体。

　　在实际选型使用时，这款舵机的工作电压范围为4.8V-7.2V，不同电压下的输出扭矩和转动速度有明显差异，在做结构设计时要根据实际负载情况匹配对应的供电参数，同时要注意舵机的堵转电流较大，在排布供电线路时要预留足够的线径，避免线路压降过大导致舵机出力不足。模型的所有配合面都做了公差预留，比如上下壳的配合止口、输出轴与上盖的配合间隙、齿轮组的中心距，都按照实际量产的公差范围做了偏移处理，导入到装配体中不会出现面与面重叠的错误，能直接用于生成工程图或者做3D打印的安装座适配设计。
