机柜通风用风扇过滤器完整结构组件

　　在工业电气控制柜、户外通讯机柜、自动化设备电控舱这类需要兼顾散热与防护的场景里，通风口的设计一直是结构工程师需要平衡多维度需求的环节——既要保证柜内风扇带动的气流能够顺畅流通，带走PLC、伺服驱动器、变压器等发热元件产生的积热，又要阻挡外界环境中的粉尘、絮状物、溅水甚至小型虫类进入柜体内部，避免电路短路、元件积热老化加速等故障，这类嵌入式安装的风扇过滤器组件就是为解决这一矛盾开发的标准化配套部件。

　　从实际使用场景来看，这类组件通常配合柜内轴流散热风扇成对使用，安装在柜体的进风侧与出风侧，进风端的过滤器会对进入柜体的空气做初步过滤，拦截粒径较大的粉尘与杂物，出风端则可以根据防护等级需求选择同规格的格栅或者过滤组件，形成完整的柜内空气循环通路。不同于简单的冲孔通风板，这类过滤器组件自带多层过滤结构，外层是带导流格栅的防护面盖，格栅的倾斜角度经过设计，既可以引导气流沿垂直于柜体的方向进出，减少风阻，又能在一定程度上阻挡斜向溅入的液体，避免直接冲刷内部过滤层；中间层是可更换的过滤棉，通常采用聚酯纤维材质，容尘量与通风阻力做了平衡，不会因为过滤层过密导致风阻过大影响散热效率，也不会因为孔隙过大失去过滤效果，日常维护时只需要拆开面盖就可以更换过滤棉，不需要整体拆卸组件，大幅降低运维的工作量。

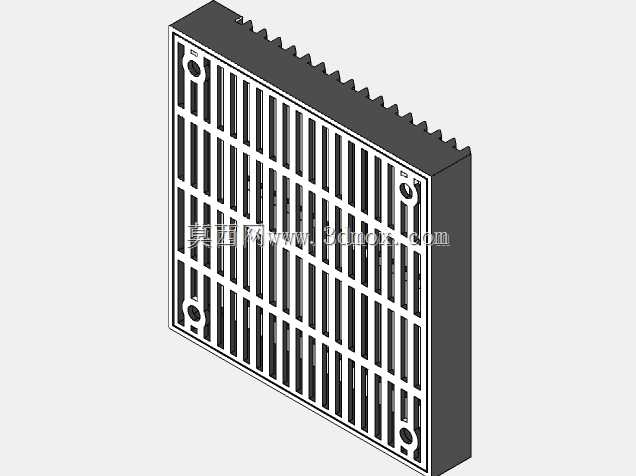

　　从设计思路上看，这个组件采用了模块化的分层结构，整体为方形嵌入式安装形态，外形尺寸控制在13013023mm，这个尺寸是行业内对应小规格散热风扇的通用安装尺寸，安装时只需要在柜体侧板上开出对应尺寸的方孔，将组件从外侧嵌入，通过四个角的安装孔用螺丝固定即可，不需要额外做复杂的焊接或者折弯适配，安装边界清晰，不会和柜内靠近侧板安装的线槽、小型元件产生干涉，23mm的总厚度中，嵌入柜体内部的部分占比很小，大部分结构突出在柜体外侧，不会占用宝贵的柜内安装空间。组件的边框做了加厚处理，保证安装后不会因为柜体运输过程中的振动产生变形，面盖和底座之间采用卡扣式连接，不需要额外的紧固件就可以扣合紧密，同时在接缝处做了限位结构，避免长期使用后面盖因为气流振动产生异响或者脱落。

　　细节设计上，格栅的筋条采用了等距排布的结构，筋条的厚度做了优化，在保证结构强度的前提下尽可能增大通风开口面积，经过实际测算，这种格栅结构的有效通风率可以达到60%以上，能够匹配同尺寸常规轴流风扇的风量需求，不会因为格栅遮挡导致散热风量不足。四个角的安装孔做了沉台设计，固定螺丝安装后螺丝头不会突出于面盖平面，既可以避免安装后刮擦到周边的线缆或者操作人员，也让整体外观更加平整。组件的底座部分和柜体接触的一圈设计有密封槽，可以粘贴泡棉密封条，安装后能够填补组件和柜体开孔之间的缝隙，避免未经过滤的空气从缝隙处进入柜内，提升整体的防护等级，通常配合合适厚度的密封泡棉，整体安装后的防护等级可以达到IP54级别，能够满足大多数工业车间、户外基站这类常规应用场景的防护需求。

　　在结构建模的过程中，这类组件需要重点关注几个配合尺寸的公差控制：首先是外框的嵌入尺寸，要和柜体开孔尺寸留合理的安装间隙，间隙过大会导致安装后组件晃动，密封失效，间隙过小则会导致现场安装时无法顺利嵌入开孔，尤其是批量生产的柜体开孔存在一定加工公差的情况下，嵌入部分的尺寸需要做合理的公差补偿；其次是过滤棉的安装槽尺寸，要保证过滤棉能够平整放入槽内，不会因为槽尺寸过小导致过滤棉被挤压变形，影响通风效果，也不会因为槽尺寸过大导致过滤棉在气流作用下移位，出现过滤盲区；最后是面盖和底座的卡扣配合量，卡扣的卡入深度要控制在合理范围，既要保证日常使用中不会因为振动松脱，又要保证维护时不需要借助特殊工具就可以徒手拆下面盖更换过滤棉。

　　这类组件的材质选择也结合了使用场景做了适配，面盖和底座通常采用阻燃ABS材质，具备一定的耐候性，在-20℃到60℃的环境温度范围内不会出现脆裂或者变形，同时具备UL94-V0级别的阻燃性能，符合电气设备的防火要求，即使柜内出现局部高温，也不会因为通风组件的材质问题加剧火情。过滤棉的材质可以根据使用场景更换，在粉尘较多的车间环境可以选择密度稍高的过滤棉，在通风需求更高、环境相对洁净的场景可以选择薄型过滤棉，不需要改动整体结构就可以适配不同的使用需求。

　　从设备选型的角度来看，这类标准化的风扇过滤器组件不需要工程师从零开始设计通风结构，只需要根据柜内的总散热量计算出需要的通风量，选择对应尺寸的风扇和匹配的过滤器组件即可，能够大幅缩短电控柜的设计周期，同时标准化的配件在后期维护时也更容易采购替换，减少设备的停机维护时间。建模过程中还原这类组件的完整结构，也方便工程师在做柜体整体布局时做干涉检查，提前预判安装位置是否合理，避免出现安装时和柜内其他部件冲突的问题，提升整体设计的可靠性。
