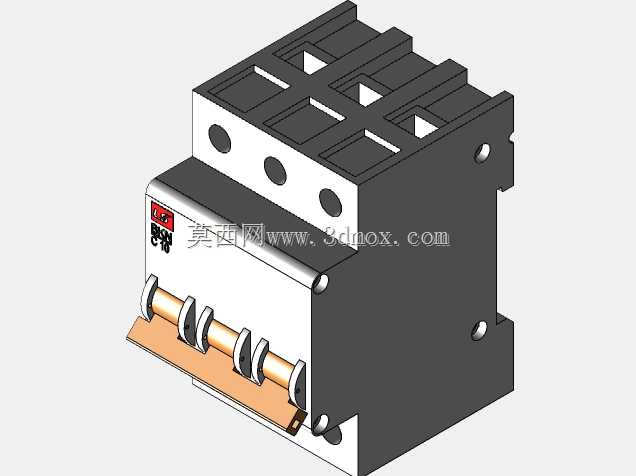

三极微型断路器结构设计

　　在低压终端配电场景里，这类三极微型断路器是工业控制柜、楼宇三相配电回路、设备动力进线端的核心保护元件，日常承担三相线路的过载、短路保护功能，同时可作为回路手动隔离开关使用，在设备检修时提供明显的断开点，保障运维人员作业安全。从结构设计来看，这款三极产品采用模块化拼接思路，三个单极单元通过壳体卡扣与内部联动轴整合为整体，操作手柄联动三极触头同步分合，避免因单极动作导致的三相缺相故障，这一点在三相异步电机、三相加热设备这类对缺相敏感的负载回路里尤为重要，能大幅降低缺相运行带来的设备烧毁风险。

　　外形上产品采用标准DIN导轨安装结构设计，壳体背部预留适配35mm标准导轨的卡扣槽，安装时只需将产品背部卡扣对准导轨上沿按压即可完成固定，拆卸时撬动卡扣锁舌即可快速取下，无需额外紧固件，适配目前行业内通用的安装导轨规格，可直接替换同规格同极数的同类产品，无需改动原有柜内安装布局。产品正面操作手柄采用带防滑纹理的拨杆设计，分合位置有清晰的状态标识，合闸时手柄处于上端位置，分闸时处于下端位置，故障脱扣时手柄会停留在中间位置，运维人员可快速判断回路故障状态，无需逐一排查回路问题。

　　从内部结构布局来看，每个单极单元内部都集成了触头系统、灭弧室、热脱扣元件、磁脱扣元件，热脱扣采用双金属片结构，当回路出现过载电流时，双金属片受热弯曲推动脱扣机构动作，延时切断回路，匹配线缆与负载的过载耐受特性；磁脱扣采用电磁线圈结构，当回路出现短路大电流时，电磁机构瞬间吸合推动脱扣机构快速分断，分断时间控制在毫秒级，快速切断短路故障电流，避免故障扩大。三个极的进出线端均采用压线式接线端子，端子配备防松压线板，适配不同线径的铜芯导线，接线时拧紧端子螺丝即可将导线牢牢压紧，避免长期运行中因震动、热胀冷缩导致的接线松动发热问题。

　　产品壳体采用阻燃绝缘工程塑料材质，具备足够的介电强度与耐冲击性能，可承受分断短路电流时产生的电弧冲击与内部压力，避免壳体破裂导致的电弧外露风险。壳体表面的散热槽设计兼顾了散热与防尘需求，正常运行时回路电流产生的热量可通过壳体缝隙与散热槽散出，避免内部元件长期高温老化，同时壳体拼接处的错位结构可阻挡大部分灰尘进入产品内部，适配工业车间、楼宇配电间等多尘场景的使用需求。在安装边界上，产品的进出线端间距满足电气安全间隙要求，相邻回路安装时无需额外增加绝缘挡板，可紧密并排安装在导轨上，节省柜内安装空间，同时接线端子的位置设计预留了足够的接线操作空间，使用常规螺丝刀即可完成接线操作，无需特殊工具。

　　在实际选型应用中，这类三极微型断路器多用于三相380V交流回路的进线保护，可根据后端负载的额定电流匹配对应额定电流规格的产品，其脱扣特性匹配常规动力与配电负载的保护需求，在机床控制柜、自动化生产线配电、小型动力设备配电等场景中广泛应用。建模过程中需要重点关注各部件的配合公差，比如操作手柄与联动轴的配合间隙、脱扣机构的动作行程、壳体卡扣的配合量，这些细节直接影响产品装配后的操作手感与动作可靠性，同时要保证安装导轨卡扣的尺寸精度，确保产品能顺利卡入标准导轨且固定牢靠，不会出现松动脱落的问题。另外灭弧室的栅片布局、触头的开距参数也是建模时需要还原的重点，这些结构直接决定产品的分断能力，是产品核心性能的结构载体。
