卧式微调修剪电位器结构设计

　　这类卧式安装的微调电位器，是电子电路调试阶段极为常用的被动调整元件，多数应用在不需要频繁操作的电路校准场景，比如电源模块的输出电压微调、信号采集回路的增益校准、音频电路的偏置点调整，或是传感器输出信号的零点补偿，只要是需要在生产调试、售后校准环节对电路参数做一次性或低频次修正的场景，基本都能见到这类元件的身影。和外露式的旋转电位器不同，这类修剪电位器不需要搭配旋钮，调整完成后基本不会被用户触碰，因此结构设计上更侧重安装稳定性、调整精度以及焊接后的可靠性，不会为了操作手感做额外的结构冗余。

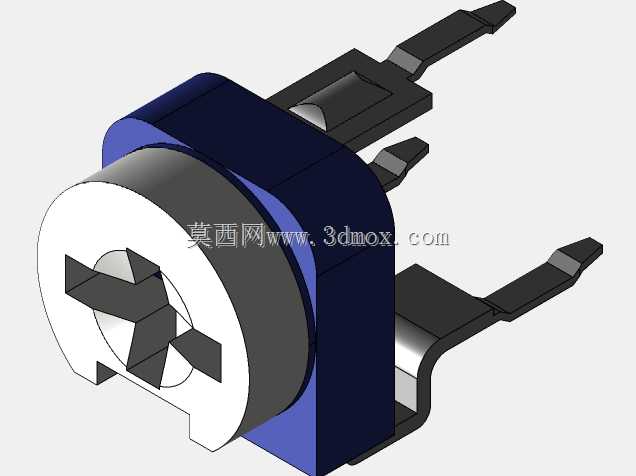

　　从结构设计逻辑来看，这款电位器采用卧式侧插的引脚布局，三个引出引脚分别对应电阻体的两个固定端与滑动抽头，引脚做了折弯成型处理，能够直接贴合PCB板面完成波峰焊或回流焊，不需要额外的固定结构辅助定位，引脚的折弯角度与伸出长度都严格匹配常规PCB板的安装孔位间距，焊接后元件本体与PCB板面保持平行，不会占用过多的垂直方向空间，对于内部空间局促的小型化电子设备十分友好。元件本体的核心分为电阻体基座、滑动接触刷、调整转轴与绝缘外壳几个部分，电阻体采用碳膜或陶瓷基复合材料铺设在绝缘基座上，滑动接触刷采用弹性导电金属材质，始终保持与电阻体的可靠接触，调整端的十字槽结构适配标准的一字或十字螺丝刀，调整时的旋转阻尼经过匹配，既不会因为阻尼过小导致参数容易偏移，也不会因为阻尼过大增加调试操作的难度，每一圈旋转对应的电阻值变化线性度经过校准，能够满足微调场景下的参数精度要求。

　　在安装边界的设计上，这款电位器的本体直径、轴向长度以及引脚的伸出尺寸都做了严格的尺寸管控，相邻引脚之间的间距满足安规要求的爬电距离，焊接后引脚与周边元件的安全间隙也符合常规PCB设计的规范，不需要在布局时为其预留过多的避让空间。本体外部的绝缘外壳采用耐温工程塑料材质，能够承受焊接过程中的高温冲击，不会出现壳体融化、变形导致内部结构移位的问题，外壳与基座的卡扣结构紧密，能够隔绝日常使用环境中的灰尘、潮气侵入，避免内部接触刷氧化导致的接触不良问题，提升元件在全生命周期内的工作稳定性。

　　从实际选型适配的角度来看，这类微调电位器的电阻值覆盖范围广，能够适配不同功率等级的电路调整需求，卧式安装的结构相比立式安装的同类型元件，抗振动性能更优，在有一定振动冲击的使用场景下，不会因为引脚受力过大出现开焊、本体脱落的问题，调整端的开口方向正对元件外侧，调试时不需要倾斜螺丝刀就能完成操作，对于生产线上的批量调试工序十分友好，能够有效提升调试环节的操作效率。内部滑动接触刷的接触压力经过精准设计，既保证接触电阻足够小，不会在电路中引入额外的信号噪声，也避免压力过大导致电阻体过度磨损，影响元件的使用寿命，即使经过数十次的反复调整，电阻值的变化依然能够保持良好的线性度，不会出现接触跳变、参数漂移的问题。

　　在三维建模过程中，这类元件的尺寸精度直接影响PCB布局的准确性，建模时需要严格还原引脚的折弯弧度、本体的安装高度、调整槽的位置尺寸，确保在结构装配校验时，能够准确判断元件与周边结构件、其他电子元件之间是否存在干涉，尤其是在紧凑型电子设备的结构设计中，这类小型元件的尺寸偏差很容易导致装配时出现顶壳、元件干涉的问题，精准的三维模型能够在设计阶段就规避这类生产装配问题，减少后续打样修改的迭代次数。同时模型还原了元件的实际材质分色，在做整机装配效果展示时，能够更真实地还原PCB板的实际装配状态，方便结构设计人员做整体的布局评估。
