多关节联动机械臂承载基座结构设计

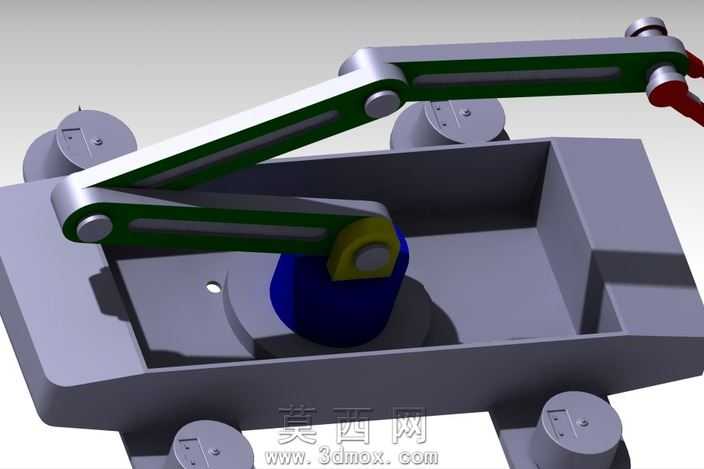

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计的公差配合原则，对每一处关节铰接位置、基座安装点位都做了精准的尺寸约束，确保各运动部件之间不存在干涉问题。渲染阶段采用哑光金属材质模拟机械臂的臂身结构，通过调整材质的粗糙度、金属度参数还原工业机械构件的真实质感，基座部分采用深灰色硬质合金材质表现，关节铰接处的销轴部件做了金属高光处理，末端执行器采用醒目的红色材质做区分，既提升了整体视觉辨识度，也清晰划分了不同功能模块的结构边界。结构设计上采用双平行臂联动的关节构型，底部回转基座可实现周向360度旋转，两级臂杆通过铰接关节连接，可完成俯仰方向的大角度抬升与下放，末端执行器预留了功能拓展接口，可根据不同作业需求更换对应的操作部件。基座整体采用槽型承载结构，四个边角位置设置了带定位孔的安装凸台，可通过螺栓将整套机构固定在作业平台或移动载具上，基座中心位置设置了臂身安装座，内置关节转动的限位结构，避免臂身运动过程中出现超程碰撞问题。设计思路围绕应急辅助作业场景展开，整体结构兼顾了运动灵活性与结构稳定性，臂杆采用镂空减重构型，在保证结构强度的前提下降低了整体自重，减少关节驱动的负载压力，各铰接位置都预留了轴承安装位，可配套安装转动轴承降低运动摩擦阻力，提升机构运行的平顺性与使用寿命。建模过程中对所有装配部件都做了装配约束验证，确保转动副的运动行程符合设计预期，整体结构无冗余部件，各零件的加工工艺性良好，可直接用于后续的结构样机加工与功能验证。
