机柜档案柜用泷根式旋转锁止手柄结构

　　在工业柜体配套五金件的选型与结构设计工作中，这类带安装法兰的旋转锁止手柄，是户外机柜、车间档案柜、移动工具箱、嵌入式仪表箱等场景下应用极广的一类锁闭构件。不同于普通民用柜门的按压式或弹跳式锁具，这类旋转手柄的核心设计逻辑，是通过手柄绕固定转轴的90度回转动作，带动柜体内部的锁舌完成伸出与收回，实现门体与柜体框架的锁止或解锁，整套动作不需要额外的辅助工具，操作人员徒手即可完成操作，适配需要频繁开闭、同时对锁闭可靠性有一定要求的柜体场景。

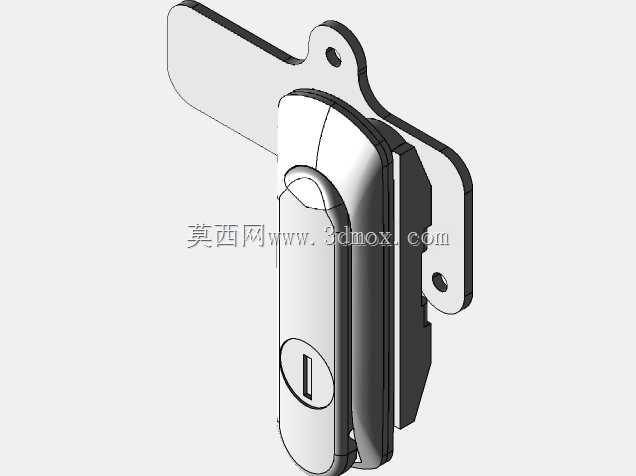

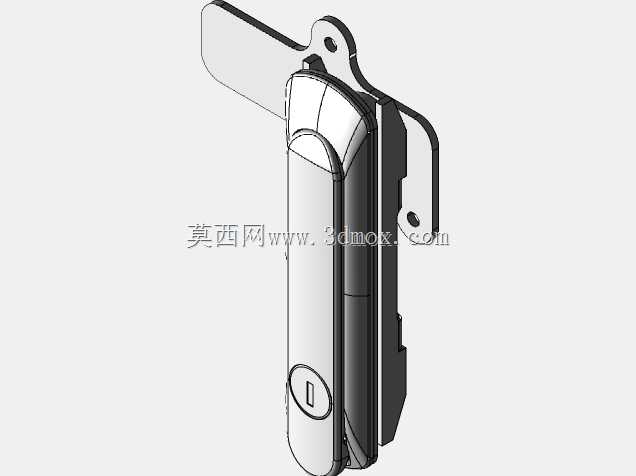

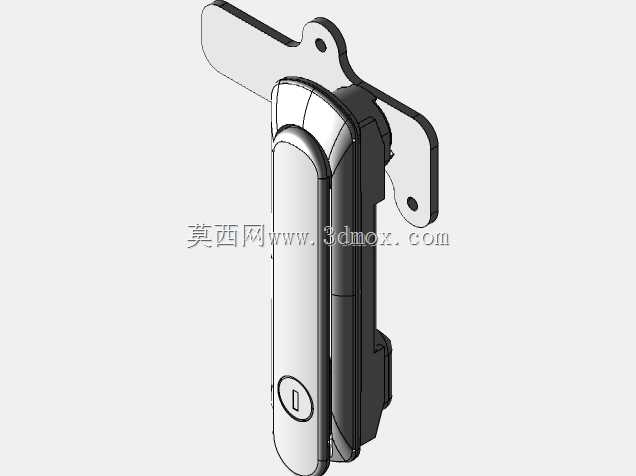

　　从实际安装边界来看，这款手柄采用外露式法兰安装结构，安装法兰上预留了两个对称的固定孔位，安装时不需要在柜门门板上做复杂的沉台加工，只需要按照孔位间距开出对应的安装过孔与锁杆穿过的中心孔，即可从门板外侧将手柄主体嵌入，通过法兰背面的定位结构贴合门板表面，再从门板内侧用紧固件锁紧即可完成固定，适配厚度在1.2mm到2.5mm之间的冷轧钢门板、绝缘板材门板或是铝合金门板，安装容错空间较大，不需要针对门板做二次精加工，适合批量柜体生产时的快速装配。

　　从功能特性层面拆解，这款手柄的锁闭状态下，手柄主体与法兰面保持齐平，没有突出的棱角结构，一方面可以避免人员在柜体周边走动时被突出部件剐蹭，另一方面齐平的外形也能减少户外场景下的积灰、积水问题，降低杂物卡滞手柄转动的概率。手柄表面做了圆弧过渡的握持区设计，操作人员转动手柄时，手指与手柄接触面的受力分布更均匀，即使戴劳保手套操作也能稳定施力，不会出现打滑的问题。手柄正面预留了锁芯安装位，可以配套通用的弹子锁芯，在锁止状态下可以锁定手柄的回转自由度，非授权人员无法随意转动手柄打开柜门，满足工业场景下的基础安防需求。

　　在结构设计的细节处理上，这款手柄的转动副做了限位结构设计，手柄的回转角度被严格限制在0到90度区间，操作人员转动到解锁位置时会有明确的到位触感，不需要额外判断锁舌是否完全收回，避免过度转动导致内部锁杆变形或是连接结构松脱。法兰与门板接触的面可以根据需求粘贴密封胶条，在户外机柜使用时可以达到IP54左右的防护等级，阻挡雨水、粉尘从安装缝隙进入柜体内部，保护柜内的电气元件或是存储的工具、档案不受潮、不积尘。手柄与内部锁杆的连接采用通用的方轴接口，可以根据不同柜门的纵深尺寸，裁剪对应长度的方轴进行配套，不需要针对不同柜体单独定制手柄主体，大幅降低了配件的备货成本。

　　从实际应用的适配场景来看，这类旋转手柄除了常规的工业机柜使用外，在移动作业的工具箱上应用时，还能承受一定的振动冲击，车辆运输过程中不会因为颠簸出现手柄自行松脱、柜门意外打开的问题；在档案柜上使用时，齐平的外形不会影响档案柜的并排摆放，不会因为手柄突出导致柜体之间留缝过大浪费存储空间；在仪表箱上使用时，手柄的金属结构具备足够的结构强度，即使频繁开闭也不会出现塑料手柄常见的断裂、变形问题，长期使用的可靠性更高。建模过程中需要重点关注转动副的配合间隙，既要保证手柄转动顺畅无卡滞，也要避免间隙过大导致手柄晃动量超标，同时法兰的安装孔位需要与行业通用的孔距标准保持一致，确保可以直接替换同类型的老旧损坏手柄，不需要重新在门板上打孔，降低现场维护的工作量。
