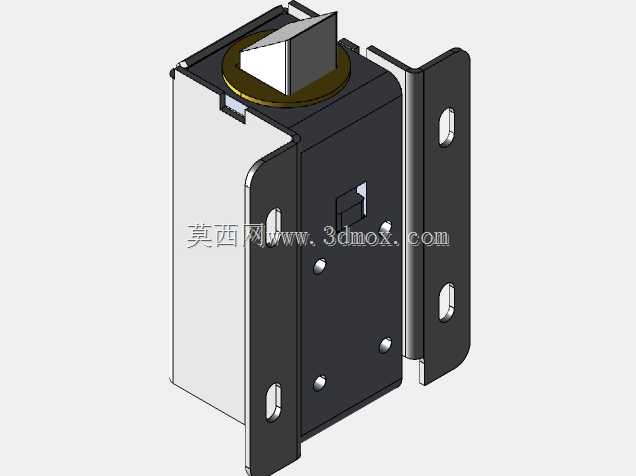

直流12V电磁驱动柜门锁具结构设计

　　在商用自助终端、智能快递柜、工业电控柜、小型仓储储物柜这类需要频繁启闭、权限管控的柜体场景里，传统机械锁具需要配套钥匙管理，运维成本高，权限追溯难，而这款直流12V电磁驱动的柜门锁，刚好适配这类低压供电场景的电控启闭需求，不需要额外配置高压供电回路，直接对接柜体内部的12V直流控制电源即可完成锁舌的驱动动作。从结构设计逻辑来看，这款锁具采用侧装式安装布局，主体为方形金属壳体，两侧延伸出带腰型安装孔的固定翼片，腰型孔的设计预留了安装时的位置调整余量，现场装配时不需要极高的开孔精度，就能完成锁体与柜体框架的对位固定，降低现场安装的加工要求。

　　锁体顶部的伸缩锁舌采用楔形导向结构，当柜门关闭时，不需要额外给电触发，锁舌接触到柜门的锁扣位置就会被压回缩，待柜门完全闭合到位后，锁舌自动弹出完成锁止，这个结构设计可以实现关门自动落锁，避免出现柜门虚掩未锁的情况，只有在给入12V直流触发信号时，锁舌才会回缩解锁，适配常规的门禁控制、权限核验后的自动解锁逻辑。锁体的壳体采用钣金折弯拼接结构，内部预留了电磁线圈、动铁芯的安装腔体，所有固定螺丝都采用沉头设计，安装后表面没有突出的紧固件，既可以避免安装后刮蹭柜体内部的走线，也能减少外力撬动时的受力点，提升锁具本身的防破坏能力。

　　在安装边界上，这款锁体的整体厚度控制在窄幅尺寸范围内，适配柜体侧壁厚度在1.2-2.5mm的冷轧钢板柜体，不需要在柜体内部预留过大的安装空间，对于内部空间紧凑的小型储物柜、自助售卖机货道柜门来说，不会占用内部的有效储物容积。锁舌的伸出行程经过匹配设计，刚好满足常规柜门与门框之间的搭接量要求，既不会因为行程过短导致锁止不牢，柜门受外力晃动时出现松脱，也不会因为行程过长导致解锁时需要更大的电磁驱动力，提升供电功耗。

　　从实际使用的可靠性角度出发，这款锁的电磁驱动部分做了全封闭的腔体设计，柜体内部的灰尘、凝露不会轻易进入到线圈与动铁芯的配合位置，避免长期使用后出现铁芯卡滞、线圈短路的问题，适合在室内常温的商用、工业场景下长期使用，不需要频繁的维护保养。在配套选型时，只需要确认柜体侧壁的安装开孔位置与锁体固定翼片的孔位匹配，供电回路的12V直流输出电流满足锁体触发时的瞬时电流要求，就可以直接替换同安装尺寸的传统机械锁，不需要对柜体结构做大规模改动，对于旧柜的智能化改造场景也十分友好。锁体侧面的接线位置预留了走线缺口，安装时可以直接将控制引线从缺口处接入柜体内部的控制板，引线不会被夹在锁体与柜体安装面之间，避免长期挤压出现线皮破损、短路的风险。锁舌的外露部分做了圆角处理，在解锁状态下不会因为尖锐边角刮蹭操作人员或者存放的物品，细节设计贴合实际使用场景的安全要求。
