DC12V电磁柜门锁结构设计方案

　　在自助售货终端、工业存储柜体、涉密文件柜这类需要受控启闭的柜体场景中，锁具的可靠性直接决定了内部物品的安全等级，这款DC12V电磁驱动柜门锁，正是针对这类需要电控启闭、同时兼顾应急解锁需求的场景开发的结构件。从实际落地的使用需求来看，这类柜体往往分布在公共区域、车间工位或者办公涉密区域，日常状态下需要保持可靠锁闭，避免非授权开启，同时在电控系统触发、或者电路出现异常断开的紧急状态下，要能快速完成解锁动作，不会出现锁舌卡滞导致的柜体无法开启的故障。

　　从功能特性上看，这款锁采用电磁驱动的伸缩式锁舌结构，日常通电状态下，电磁组件产生的磁吸力克服内部复位弹簧的弹力，将锁舌收回锁体内部，此时柜门可以自由开启；当电路断开时，电磁吸力消失，复位弹簧推动锁舌伸出，卡入柜门的锁扣位，完成自动锁闭，这种断电锁闭的逻辑刚好匹配多数柜体的安全需求——一旦出现线路故障、供电中断的情况，锁具会自动处于锁闭状态，不会因为失电导致柜门敞开引发物品遗失风险。同时设计中预留了应急解锁的机械结构，在电路完全失效的紧急情况下，可以通过隐藏的机械解锁通道拨动锁舌，完成应急开门，避免因为电控系统故障导致柜体完全无法开启的问题。

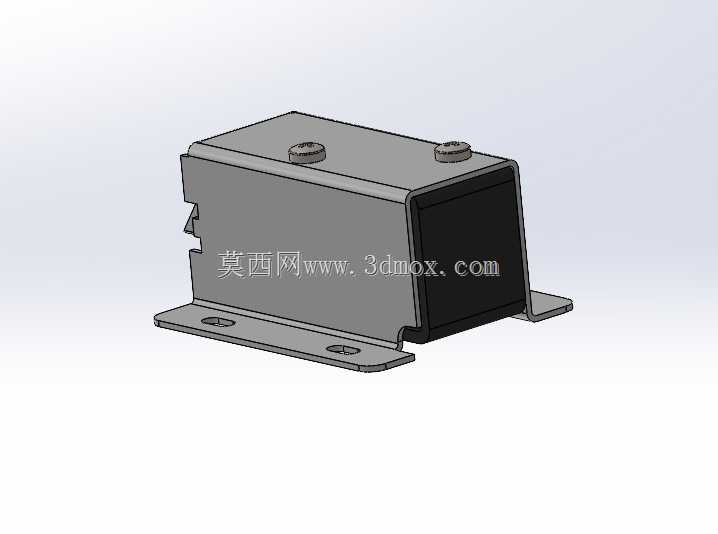

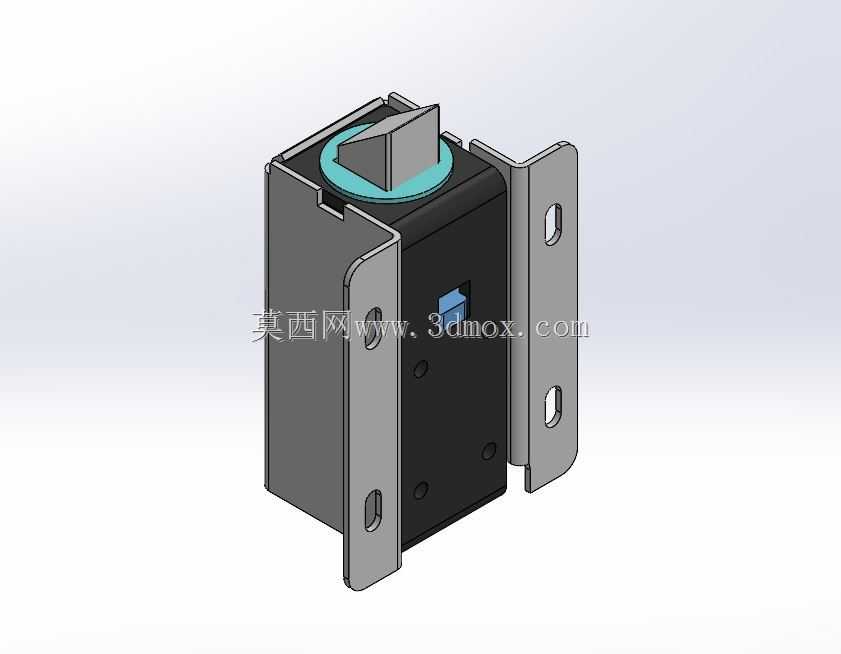

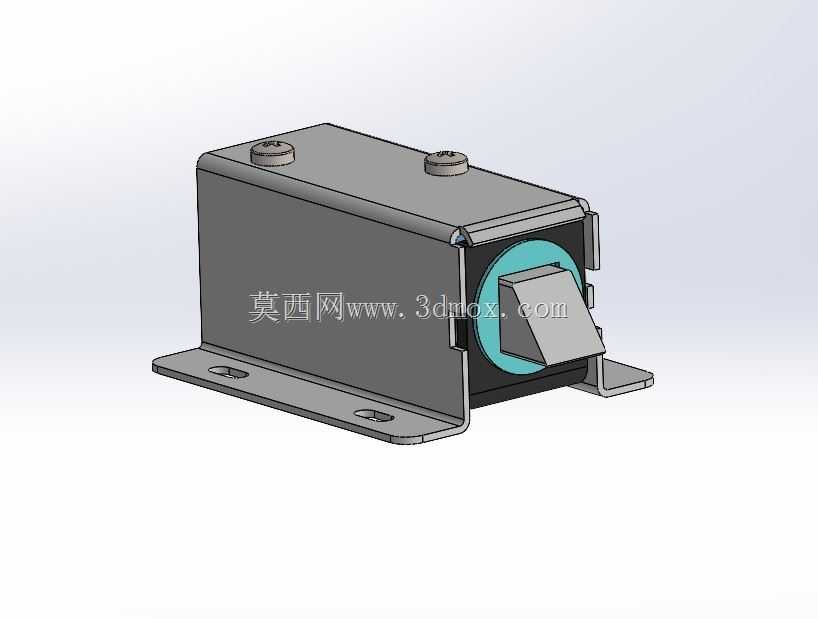

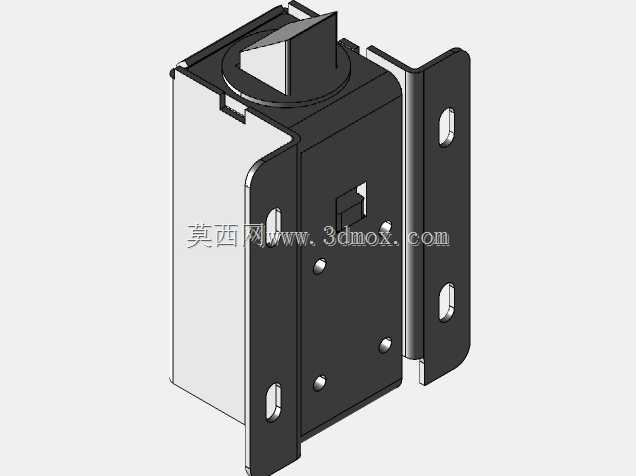

　　在结构设计思路上，这款锁的整体采用模块化的布局，核心电磁驱动组件封装在金属冲压成型的矩形壳体内，壳体底部延伸出带安装孔的折边安装脚，两个安装脚的孔位间距按照标准柜体板材的安装模数设计，不需要额外定制安装支架，直接通过螺栓就可以固定在柜体门框的内侧位置，安装时不需要对柜体做大规模的裁切改造，适配市面上多数常见的钢制柜体、自助设备柜体的门框厚度。锁舌部分采用斜角导向设计，关门时不需要额外对位，柜门推动锁舌的斜面压缩弹簧，待柜门完全闭合后，锁舌自动弹出卡入锁位，降低了关门对位的精度要求，哪怕柜体安装存在轻微的形变误差，也能保证锁舌顺利卡入。锁体前端的环形缓冲垫采用耐磨非金属材质，一方面可以抵消关门时的撞击冲击力，避免长期撞击导致电磁组件移位，另一方面可以填充锁体与柜门之间的间隙，减少柜门闭合后的晃动间隙，避免因为间隙过大导致的撬锁风险。

　　从安装边界尺寸来看，锁体主体的矩形截面宽度控制在适配常规20mm厚度柜体门框的范围内，整体高度不会突出门框安装面过多，安装后锁体完全隐藏在柜门内侧，从外部看不到锁具的安装结构，避免了外部暴力破坏锁具的可能。锁舌的伸出长度经过反复验证，既保证足够的卡入深度，不会因为轻微的外力拉扯就导致锁舌脱出，也不会因为伸出过长导致解锁时卡滞，哪怕柜体在长期使用后出现轻微的门板下沉变形，锁舌也能顺利完成伸缩动作。顶部的两个固定螺栓用于锁紧壳体上盖，后期维护时只需要拧开这两个螺栓，就可以打开壳体检查内部电磁线圈、弹簧以及锁舌的磨损情况，不需要将整个锁从柜体上拆卸下来，降低了后期运维的工作量。

　　在实际选型适配时，需要注意这款锁的驱动电压为直流12V，匹配多数自助设备、工业柜体的低压供电系统，不需要额外配置升压或者降压模块，直接接入柜体的控制电路就可以使用，控制逻辑简单，只需要控制供电回路的通断就可以完成锁具的启闭，不需要复杂的通讯协议，适配各类简单的门禁控制、柜体启闭控制场景。锁体的金属外壳采用冷轧钢板冲压成型，表面做喷塑防锈处理，在车间多尘、轻微潮湿的环境下也能长期使用，不会轻易出现锈蚀卡滞的问题，锁舌部分采用耐磨金属材质，长期反复伸缩摩擦也不会出现过度磨损导致的锁闭间隙过大问题。
