TC2030调试探针接口连接器结构设计

　　在嵌入式硬件开发、PCB板卡量产测试的场景里，这类TC2030标签连接探针是不少工程师做在线调试、程序烧录时绕不开的小部件，和传统带锁扣的排线调试接口不同，它采用的是顶针式接触设计，不需要在板卡上预留立式接插件的焊接空间，也不用额外做卡扣固定结构，靠探针的弹性压力就能和板卡上的测试焊盘形成稳定电气连接，尤其适合空间受限的微型控制板、穿戴设备主板这类没有多余空间布置标准调试座的场景。

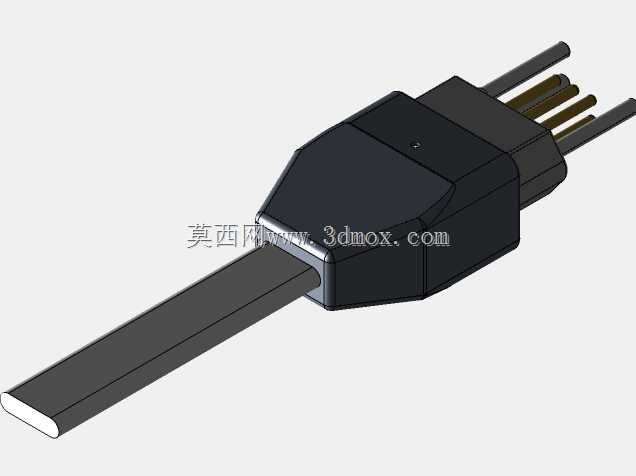

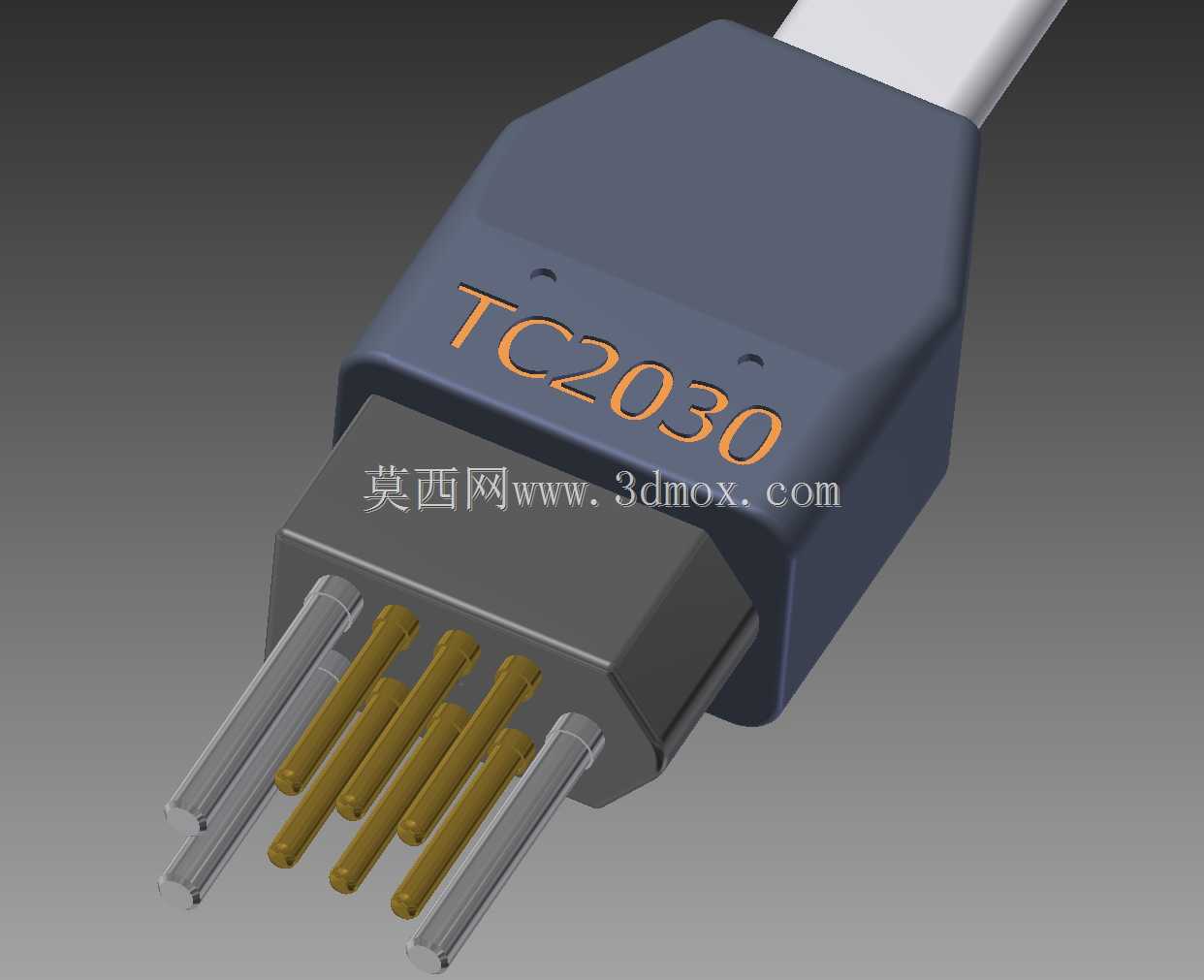

　　从结构设计来看，这个连接器的外壳采用了多边形收窄的造型，手持端做了圆弧过渡，方便调试时手指捏持发力，前端的探针排布采用了错位布局，两侧的定位针直径略大于中间的信号针，实际使用时定位针会先接触板卡上对应的定位孔，既能快速对准焊盘位置，也能避免插反导致的信号短路，中间的信号探针采用了镀金工艺，降低接触电阻的同时也能提升耐磨性能，反复插拔上千次也不会出现接触不良的问题。外壳的材质选用了耐温的工程塑料，焊接车间过回流焊时的短时高温也不会让外壳变形，日常使用中也能抵抗常用助焊剂、洗板水的轻微腐蚀，不会出现壳体开裂的问题。

　　做板卡设计的时候，这个连接器对应的安装边界需要提前预留，前端探针的伸出长度有固定公差，板卡上的测试焊盘需要按照探针的排布位置做等距布置，定位孔的直径要比定位针大0.1mm左右，既保证定位针能顺利插入，也不会因为间隙过大导致信号针对偏。连接器尾部的出线位置做了应力释放的倒角结构，调试时拉扯线材不会直接作用在探针和内部导线的焊接点上，能大幅降低内部断线的概率，不少量产测试工位上用的这类探针，每天插拔上百次，正常使用两三年都不会出现内部线芯断裂的问题。

　　和传统的牛角座、杜邦线调试接口比，这种探针式连接器不需要在每块板卡上焊接接插件，能省下不少BOM成本，尤其是小批量试产的板卡，不用额外采购调试座，也不用安排焊接工序，测试的时候直接把探针顶在预留的测试点上就能完成烧录和调试，测完直接拿走，不会在板卡上留下多余的接插件，对于最终产品需要密闭外壳的设备来说，也避免了接插件占用内部空间、影响外壳装配的问题。设计这个三维模型的时候，探针的伸缩行程做了准确还原，外壳的分型面、内部的导线走线槽都按照实际开模的结构做了建模，导入装配体的时候可以直接和板卡上的测试点做配合干涉检查，提前发现焊盘位置偏移、定位孔和结构件干涉的问题，不用等到打样回来才发现调试接口没法使用。

　　实际选型的时候还要注意，这类连接器的探针弹力有不同的规格，针对不同厚度的PCB板、不同表面处理的焊盘，要选对应弹力的探针，弹力太小会导致接触不良，烧录过程中出现数据中断，弹力太大则容易顶坏板卡上的焊盘，甚至把薄PCB顶出凹痕。模型里把探针的弹簧压缩行程也做了参数化设计，调整不同的压缩量就能模拟实际接触时的探针状态，做测试工装设计的时候，可以直接把这个模型导入工装装配里，配合下压机构的行程计算，确定工装的下压高度，保证每个探针都能稳定接触焊盘，又不会因为压力过大损坏板卡。不少做测试治具的工程师在设计工装的时候，都会先把这类连接器的模型装配到位，模拟整个下压接触的过程，提前验证工装的行程是否合理，避免治具加工完才发现探针接触不到位或者压力过大的问题。
