嵌入式双眼燃气灶具结构三维设计

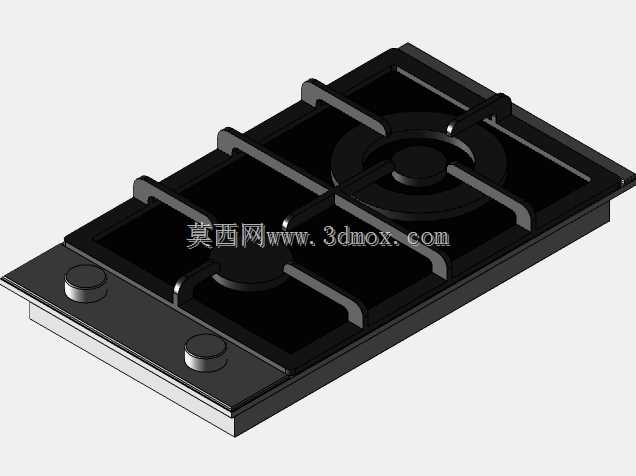

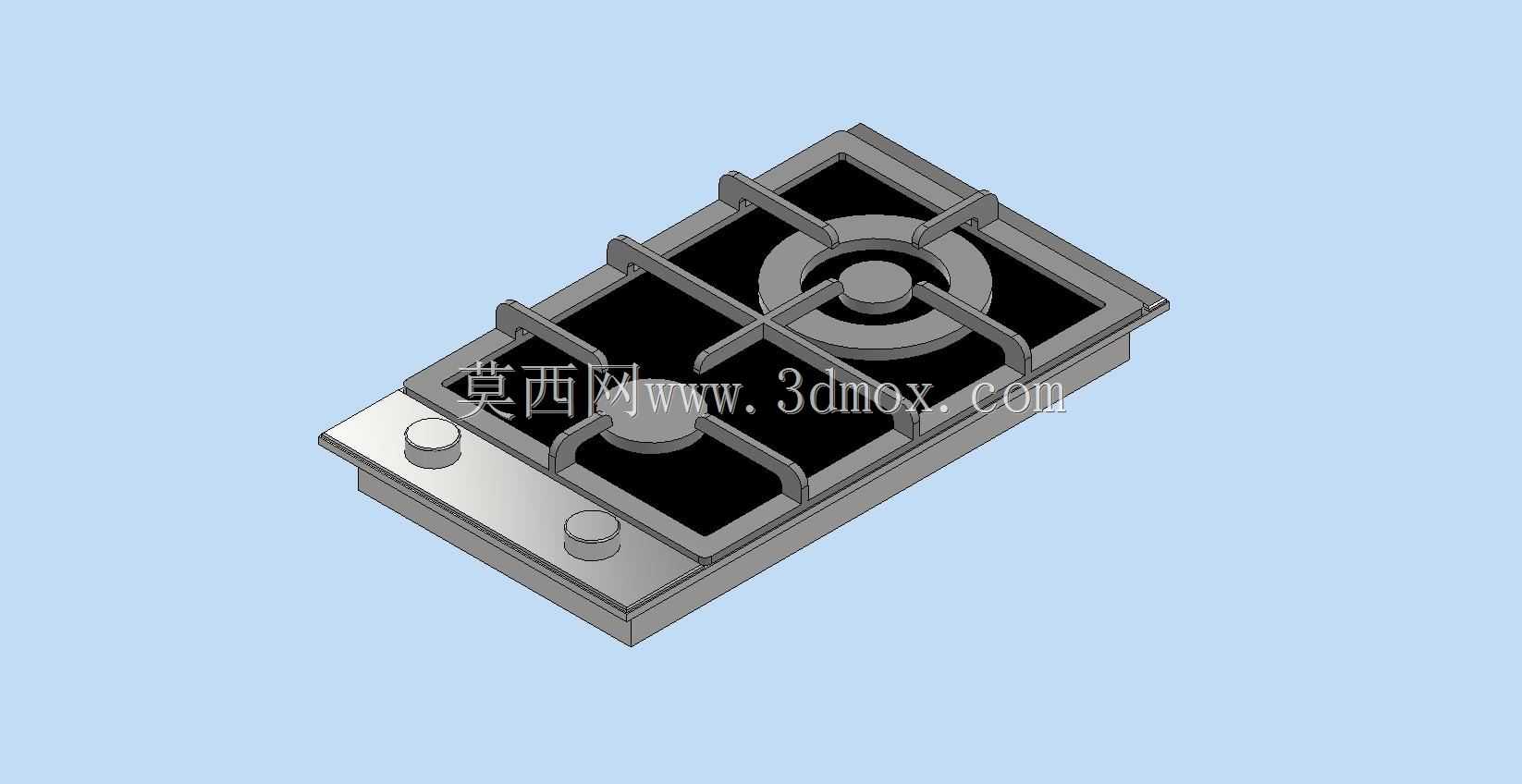

　　这款双眼燃气灶具的三维结构设计，首先要考虑的是家用厨房台嵌两用场景的实际安装需求，在做结构建模时，首先把面板的安装边界做了明确界定，整体面板采用矩形拉伸结构，边缘做了1.2mm的圆角过渡处理，既避免安装时割伤操作人员，也能适配多数家用橱柜台面的开孔尺寸，建模时预留的台面开孔余量控制在单边5mm，保证安装后不会出现晃动、漏缝的问题。炉架部分采用铸铁材质的分体式结构设计，建模时将每个炉脚的支撑面做了防滑纹理处理，同时炉架的定位凸台与面板上的定位凹槽做了间隙配合设计，单边间隙0.3mm，既方便日常拆卸清洁，也能保证放置锅具时炉架不会发生位移。

　　两个燃烧器采用大小火盖的差异化设计，左侧大火盖的热负荷适配爆炒类烹饪需求，火孔采用斜向出火的角度设计，建模时将火孔的倾斜角度设置为22度，保证火焰能够完全包裹锅底，减少热量流失；右侧小火盖适配慢炖、保温类烹饪场景，火孔分布更密集，出火更均匀，避免局部过热糊锅。旋钮部分采用金属包边的防滑结构，旋钮与阀体的连接轴采用D型截面设计，防止使用过程中旋钮打滑空转，建模时将旋钮的旋转行程做了限位结构，从关闭状态到最大火力的旋转角度为270度，每个火力档位都有对应的定位卡点，方便用户精准调节火力大小。

　　盛液盘采用一体拉伸的不锈钢结构，建模时做了1.5度的倾斜角度导向，烹饪过程中溢出的汤汁会顺着斜面汇集到盛液盘的环形凹槽内，不会流到灶具内部的阀体和管路区域，降低清洁难度的同时也提升了使用安全性。在内部结构的建模处理上，燃气引射管的长度和管径做了匹配计算，保证一次空气的引射量能够满足充分燃烧的需求，引射管与火盖的连接位置做了密封槽设计，装配时嵌入密封胶圈就能避免燃气泄漏的问题。灶具底部的进风结构采用下进风设计，建模时在底板位置预留了足够的进风通孔面积，保证燃烧时的空气供给充足，避免出现黄焰、燃烧不充分的问题。同时底部的调风板结构做了可调节的滑动设计，用户可以根据实际使用的燃气类型调节进风口大小，适配不同气源的燃烧需求。

　　在安装结构的处理上，灶具底部的固定卡扣采用可翻转的弹性结构，安装时将灶具放入台面开孔后，翻转卡扣就能卡在台面下方，不需要额外打胶或者螺丝固定，方便后期拆卸维修。建模时还考虑了管路的走线空间，在灶具内部预留了燃气软管的走线槽，避免管路与高温的火盖区域距离过近，保证管路的使用寿命。整个模型的结构拆分完全按照实际生产的装配逻辑来做，每个零部件的配合间隙都参考了实际五金加工的公差标准，不管是用于厨房设备的方案展示，还是用于灶具结构的改良设计，都能直接提取对应的结构尺寸做参考，不需要再做额外的结构修正。在外形尺寸的设定上，整体面板的长宽尺寸控制在主流家用灶具的适配范围内，厚度方向的尺寸做了压缩处理，保证嵌入式安装时不会与橱柜内部的拉篮、抽屉发生干涉，炉架的高度设置也经过了反复调整，保证锅底与火盖的距离在最佳燃烧区间内，既不会因为距离过近导致燃烧不充分，也不会因为距离过远造成热量浪费。
