24V直流隔膜助推泵结构设计

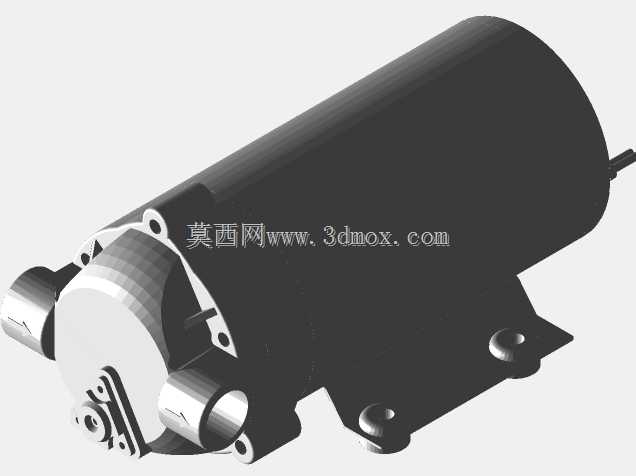

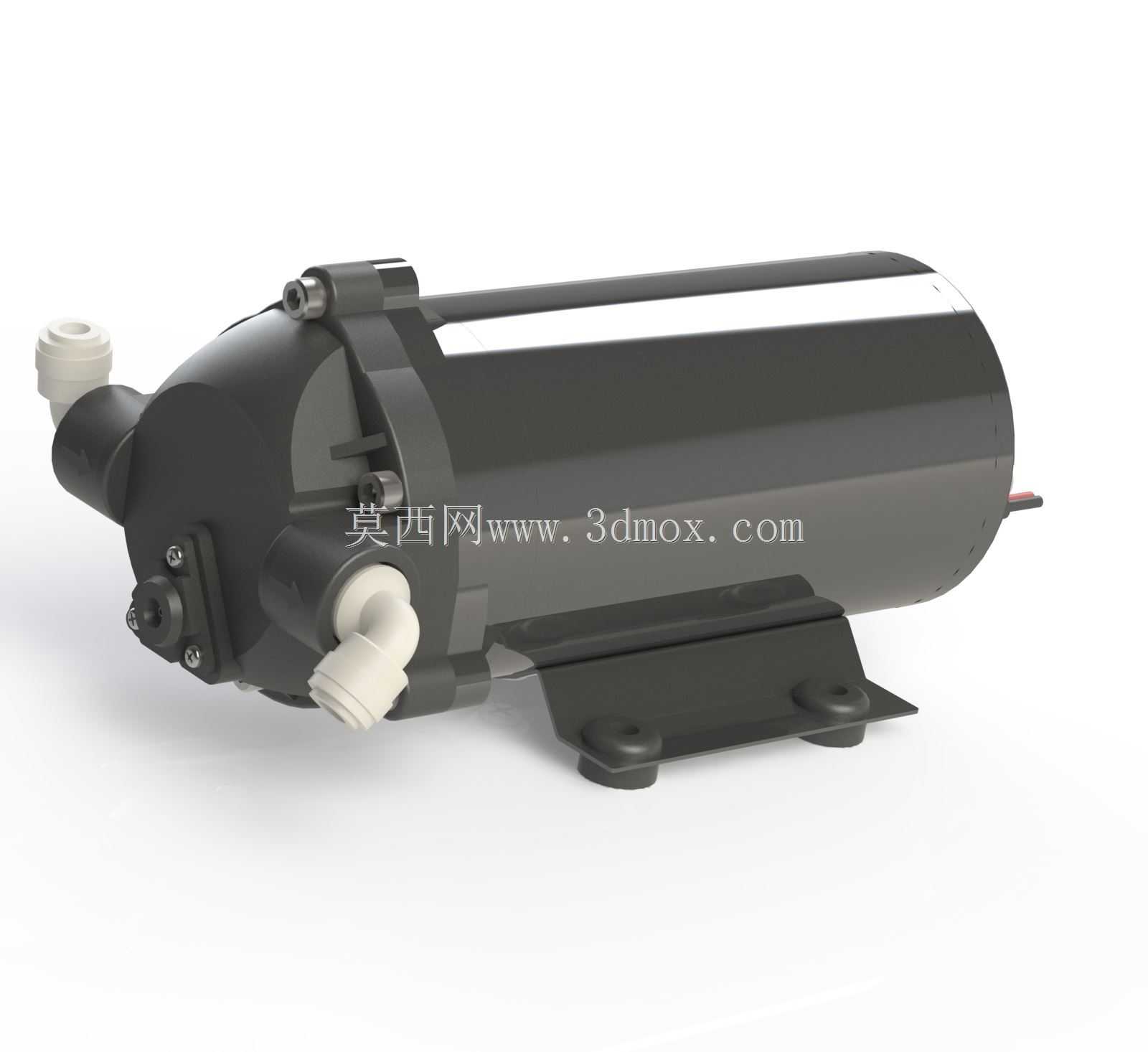

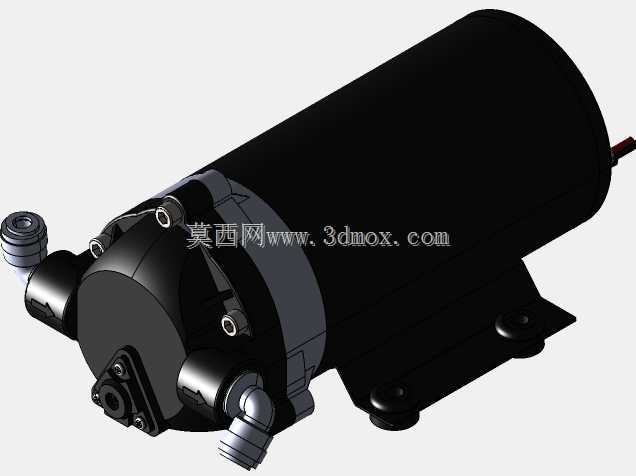

　　这款24V直流隔膜助推泵的三维结构，完全围绕小型流体增压场景的实际安装与使用需求搭建，建模过程中优先还原了设备在终端应用里的真实装配逻辑，没有做多余的理想化简化。从实际应用场景来看，这类泵体常配套在小型反渗透净水设备、房车供水系统、小型移动式喷淋装置、实验室低压流体输送回路里，核心作用是在进水压力不足的工况下，为后端管路提供稳定的增压输出，弥补前端供水压力的缺口，保证后端用水终端的流量与压力符合设计要求。

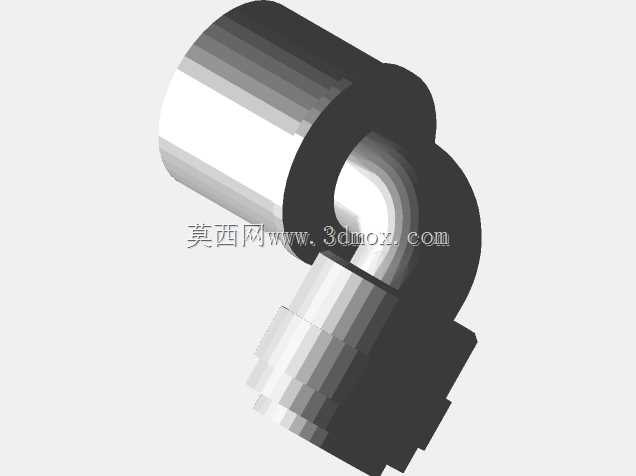

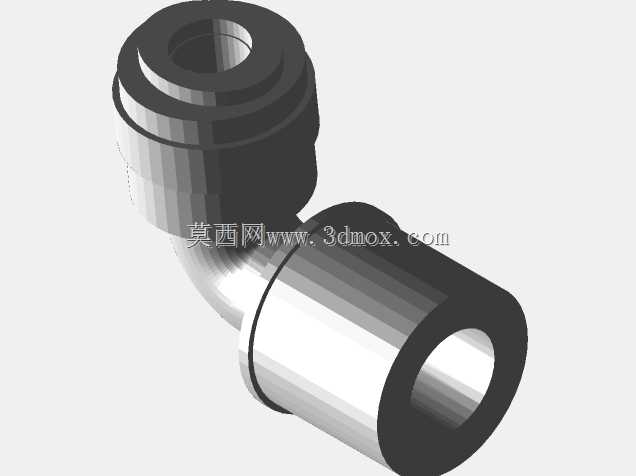

　　从功能特性来看，该泵采用隔膜式增压结构，相比叶轮式泵体，它具备自吸能力，不需要提前灌泵就能完成初始抽吸，同时隔膜结构将传动部件与过流腔完全隔离，不会出现传动润滑油泄漏污染输送流体的问题，适合输送洁净水或者轻度腐蚀性的弱酸碱流体，这也是它能在净水设备场景广泛应用的核心原因。泵体配置的两个侧向外置快插接头，采用带倒刺的竹节式结构，匹配常规的聚乙烯输水软管，安装时不需要额外加工螺纹，直接将软管插到底就能实现密封固定，配合管卡就能承受额定工况下的压力，大幅降低现场装配的工时成本。

　　设计思路上，建模时优先还原了泵体的一体化安装底座，底座上预留的两个长圆形安装孔，是为了适配不同安装支架的孔位偏差，现场安装时可以在长孔范围内微调泵体位置，降低支架的加工精度要求。泵体的电机部分与增压腔采用同轴直连结构，没有额外的传动减速机构，整体结构紧凑，轴向尺寸控制在合理范围内，不会占用过多安装空间。电机外壳采用散热筋结构？不，这款泵的电机外壳是光滑圆柱面，依靠外壳自然散热，因为24V直流供电的功率不大，连续运行时的温升在允许范围内，不需要额外的散热结构，反而光滑外壳更容易清洁，适合在净水设备这类对卫生有要求的场景使用。

　　外形尺寸与安装边界方面，建模时严格还原了泵体的实际外轮廓，两个快插接头的中心距、接头的伸出长度、底座安装面到泵体轴线的高度、出线端的位置与线缆走向都做了1:1还原，方便结构设计师在做整机布局时直接调用模型，不需要反复核对安装干涉问题。比如在做净水设备机箱布局时，可以直接将该模型导入装配体，核对泵体与周边滤芯、管路、电控板的间隙，预留出接头插拔的操作空间，避免后期打样时出现安装干涉。泵体的整体重心落在安装底座的支撑范围内，安装后不会出现偏载，配套的减震脚垫（模型里底座下方的凸台就是脚垫安装位）可以缓冲泵体运行时的振动，降低运行噪音，避免振动传递到机箱外壳产生共振。

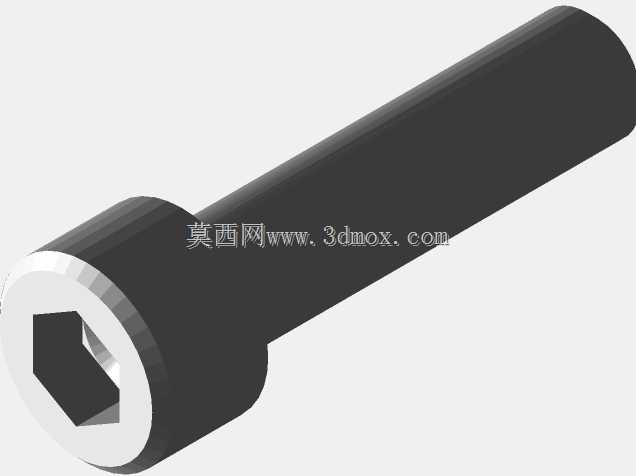

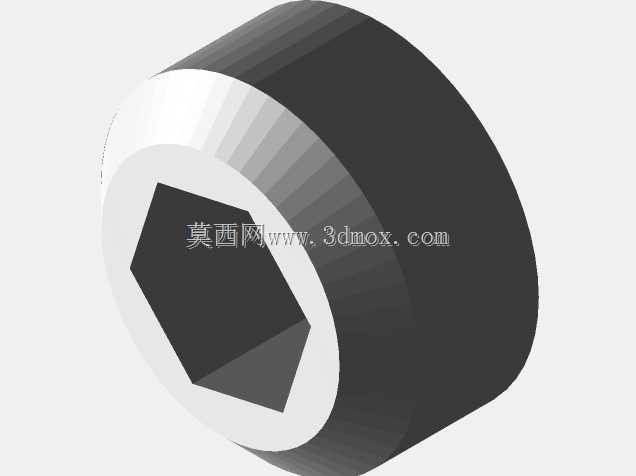

　　从结构细节来看，增压腔端盖上的固定螺栓采用内六角圆柱头螺钉，沿端盖圆周均匀分布，保证隔膜腔的密封压力均匀，不会出现局部渗漏。调压结构集成在增压腔侧方，当输出压力超过额定值时会自动回流泄压，不需要额外在管路上安装安全阀，简化了外接管路的设计。出线端从电机尾部轴向伸出，布线时可以顺着泵体轴向走线，不会和侧面的管路产生干涉，适合在紧凑的机箱内部布线。

　　在建模过程中，所有配合面的尺寸都按照实际公差要求做了还原，比如快插接头的外径尺寸、安装孔的孔径、底座的平面度要求，都参考了行业通用的泵体安装规范，设计师拿到模型后可以直接用来做安装板的开孔设计、管路走向的模拟，不需要再重新测绘尺寸。另外模型还原了泵体的实际材质区分，电机外壳为压铸铝合金表面喷塑，增压腔为增强工程塑料，接头为食品级PP材质，底座为冲压钢板喷塑，方便设计师在做BOM清单时直接对应材质选型，也能在做渲染时准确还原不同部件的外观质感。

　　这类隔膜泵的运行噪音低，因为隔膜往复运动的冲击比柱塞泵小，配合底座的减震脚垫，在额定工况下运行的噪音可以控制在民用设备允许的范围内，适合家用或者车载场景使用。24V直流供电的特性也让它可以直接配套低压直流电源，不需要额外的高压供电回路，在移动式设备、户外设备上使用时安全性更高，不会出现漏电风险。
