卧式单级电动消防供水泵结构设计

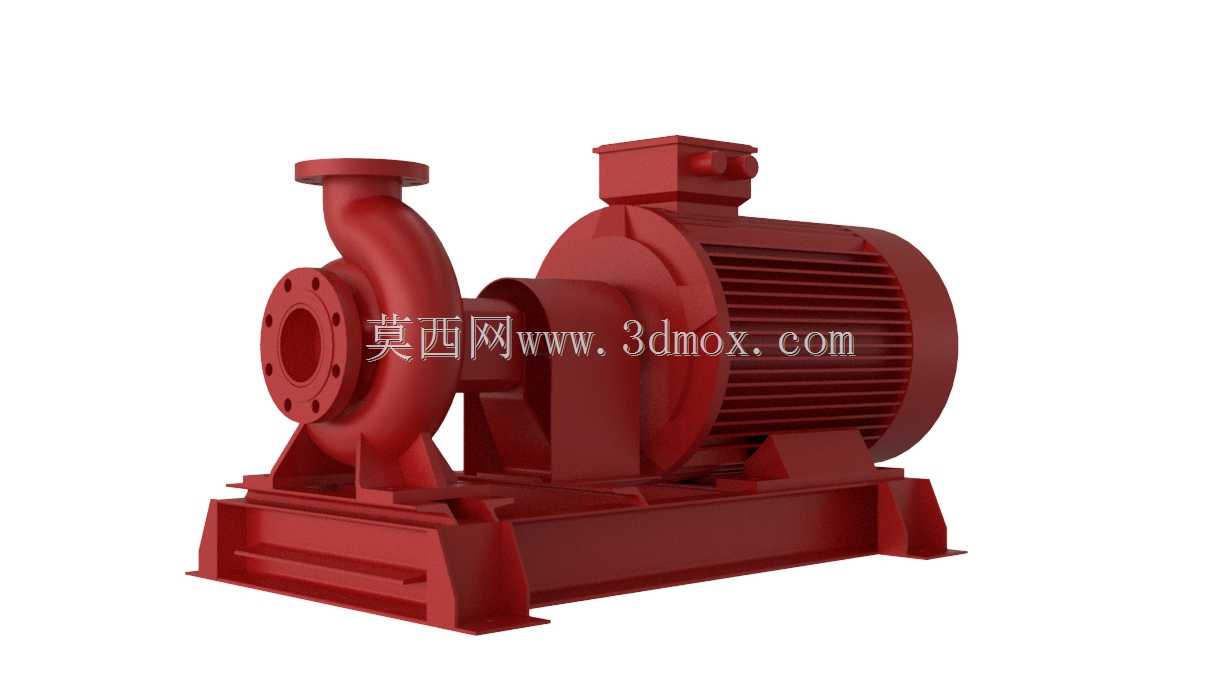

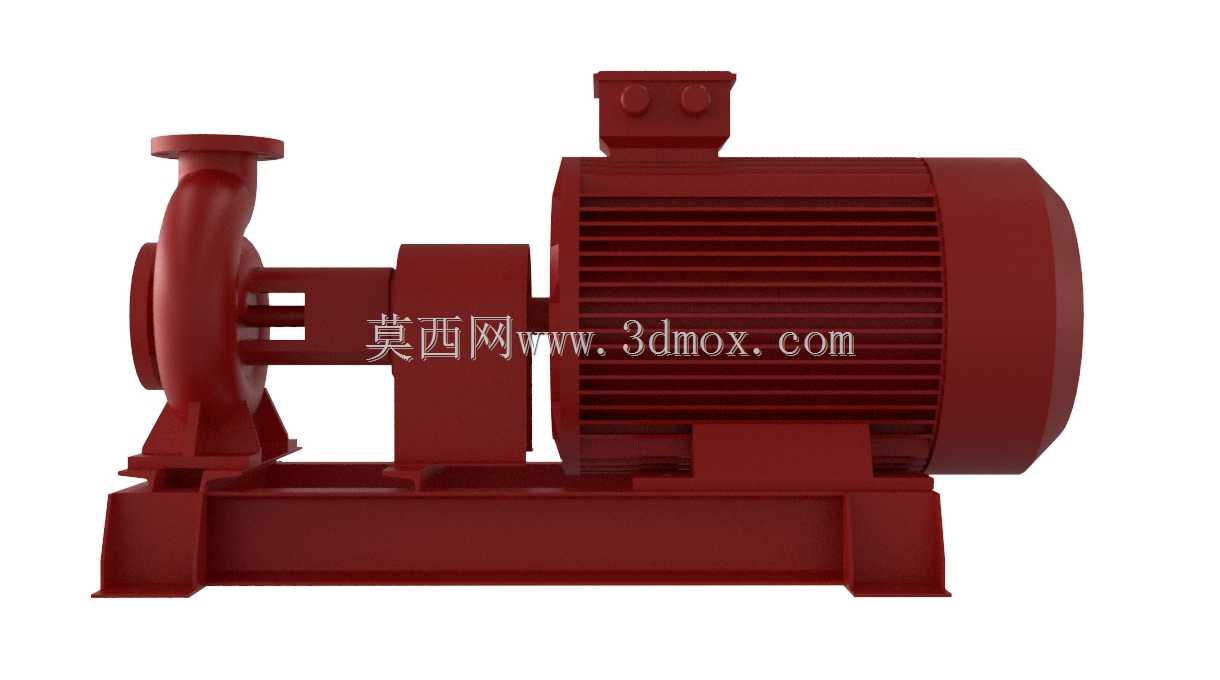

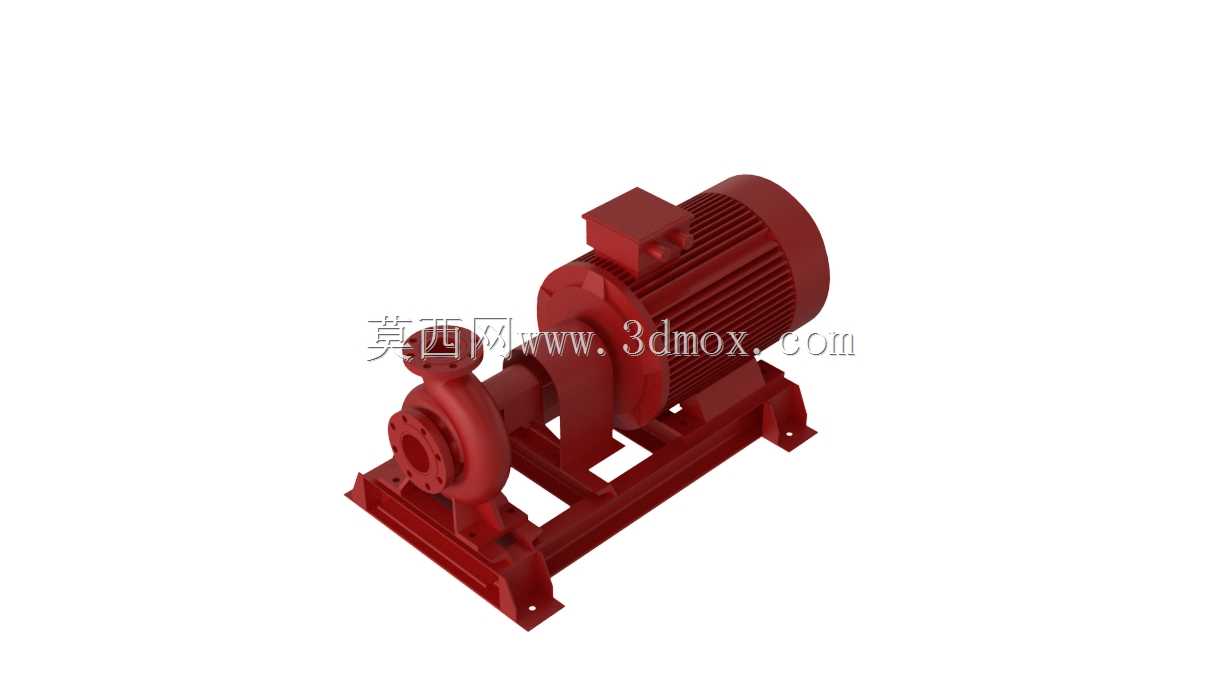

　　这款卧式电动泵的核心应用场景聚焦于民用建筑、工业厂区的固定消防供水系统，作为消防给水管网的核心增压设备，可在火情发生时为消火栓系统、自动喷水灭火系统提供稳定的高压水源，也可适配小型生产场景的循环供水、清水输送需求，输送介质为常温清水或物理化学性质与水接近的无颗粒杂质液体。从实际使用角度看，该泵采用电机与泵体直联共轴的卧式结构，相比传统分体式联轴器传动的泵组，省去了联轴器找正的复杂安装工序，整体同轴度误差可控制在0.05mm以内，运行过程中径向跳动量小，轴承负载更低，长期连续运行的故障率远低于分体结构产品。泵体的流道采用等流速变径水力设计，叶轮为闭式离心结构，叶片出口角设置为22度，兼顾大流量与高扬程的输出特性，在额定工况下运行时，泵组效率可达到78%以上，比同参数普通离心泵节能约6%。泵壳采用径向剖分结构，进出口法兰均为标准PN16压力等级，法兰密封面为突面形式，可直接与同压力等级的消防管网法兰对接，无需额外配置转换接头。进出口的中心高度差经过精准计算，泵体入口为水平轴向进水，出口为垂直向上出水，符合消防泵房管路布置的常规走向，可减少管路弯头数量，降低沿程压力损失。

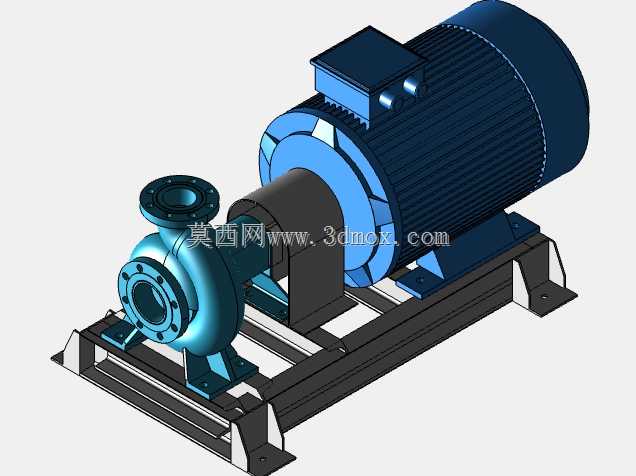

　　底座采用一体式焊接钢结构，电机安装位与泵体安装位为整体铣削加工，平面度公差不超过0.1mm/m，安装时无需额外加工垫铁调整水平，只需将底座固定在混凝土基础上，二次灌浆养护后即可接管调试。底座上预留的地脚螺栓孔为长圆孔设计，可适配±10mm的安装位置偏差，降低现场基础施工的精度要求。从设计思路上看，该泵的结构充分考虑了消防设备的备用可靠性要求，轴封采用机械密封与填料密封双备选结构，常规配置为碳化硅对石墨的机械密封，泄漏量控制在每小时5滴以内，若用于水质较差的场景可快速更换为填料密封结构，无需改动泵盖的安装尺寸。叶轮与轴的连接采用H7/k6的过渡配合，配套圆螺母止动垫圈防松，即使在启停瞬间的水锤冲击下，也不会出现叶轮松动移位的问题。

　　泵体上预留的排气螺孔位于泵腔最高位置，首次启动前只需拧开螺孔排尽泵腔内空气，即可完成引水操作，无需配置额外的真空泵引水装置，简化了泵房的配套设备配置。外形尺寸方面，该泵组的总长度控制在1200mm以内，总宽度为480mm，泵轴中心距底座底面的高度为280mm，进出口法兰的公称通径分别为100mm和80mm，安装时泵组两侧预留的检修空间不小于600mm即可满足日常维护需求，电机端预留的抽芯检修空间不小于电机本体长度的1.2倍，无需额外拆除管路即可完成轴承、机械密封的更换作业。泵体底部设置的排污螺孔位于泵腔最低位置，冬季停机时可拧开螺孔排尽泵腔内存水，避免低温冻裂泵壳。

　　在实际选型适配时，该泵可根据扬程需求搭配2极或4极电机，2极电机适配高扬程小流量场景，4极电机适配大流量低扬程场景，电机安装法兰与泵体连接口为标准尺寸，不同极数的同功率电机可直接互换，无需调整泵体安装位置。泵体上的轴承采用脂润滑深沟球轴承，注油嘴设置在轴承端盖外侧，日常维护时无需拆解泵体，直接通过注油嘴补充润滑脂即可，润滑脂的更换周期为连续运行4000小时，大幅降低了日常运维的工作量。从管路受力角度看，该泵的进出口法兰可承受的管路径向载荷不超过2000N，轴向载荷不超过1000N，现场管路安装时需在进出口附近设置独立管架，避免管路重量直接作用在泵体上导致泵轴变形、密封偏磨。整体结构的刚性经过有限元校核，在额定压力1.6倍的水压试验下，泵体变形量不超过0.02mm，无渗漏、无冒汗现象，满足消防设备的耐压强度要求。
