润滑油站双泵带管壳换热集成供油单元

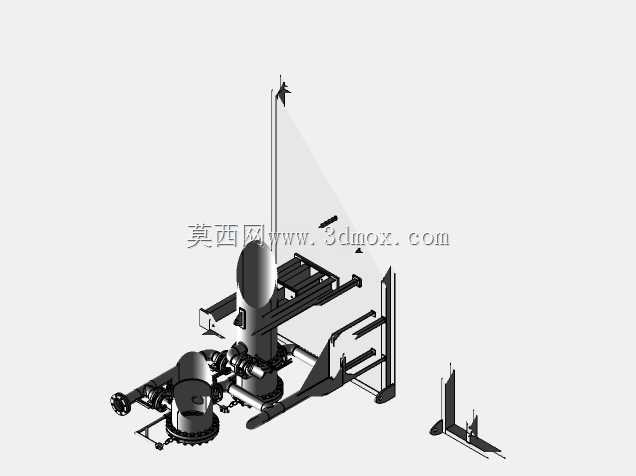

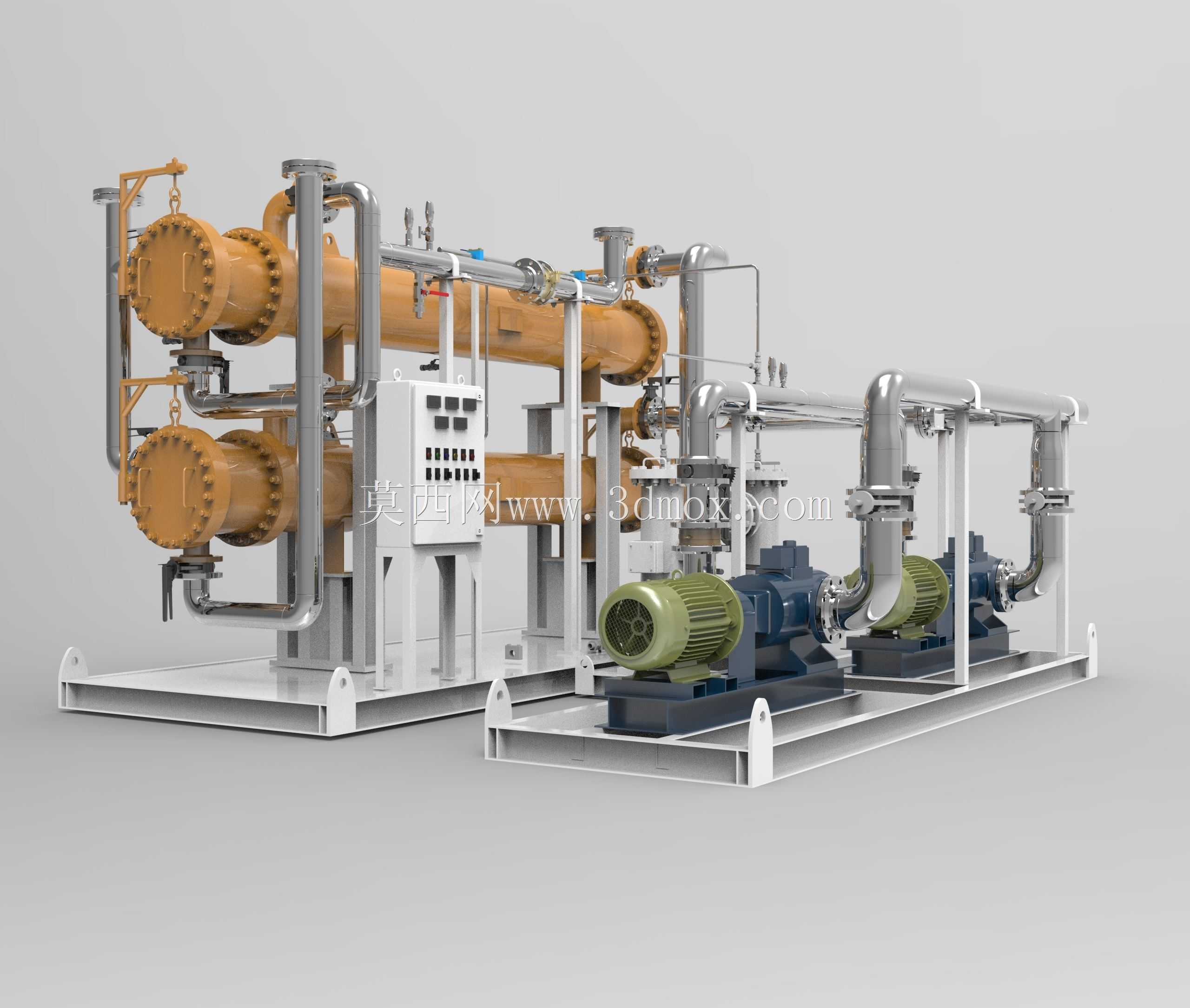

　　这套集成供油单元主要面向大型旋转设备的润滑保障场景，常见于汽轮机组、大型压缩机组、重型矿山磨机、大型电机组等需要连续压力润滑的工况，核心作用是为设备的轴承、齿轮啮合面、密封组件持续供给符合温度、压力、清洁度要求的润滑油，避免运动副出现干磨、高温烧蚀、密封失效等故障。整套设备采用撬装集成式设计，所有组件预先安装在统一的焊接钢结构底座上，现场安装时仅需要对接设备供油回油主管、冷却水进出管路、供电及控制线缆即可投入使用，大幅减少现场管路施工、设备找正的工作量，也能避免现场配管出现的应力错位、清洁度不达标等问题。

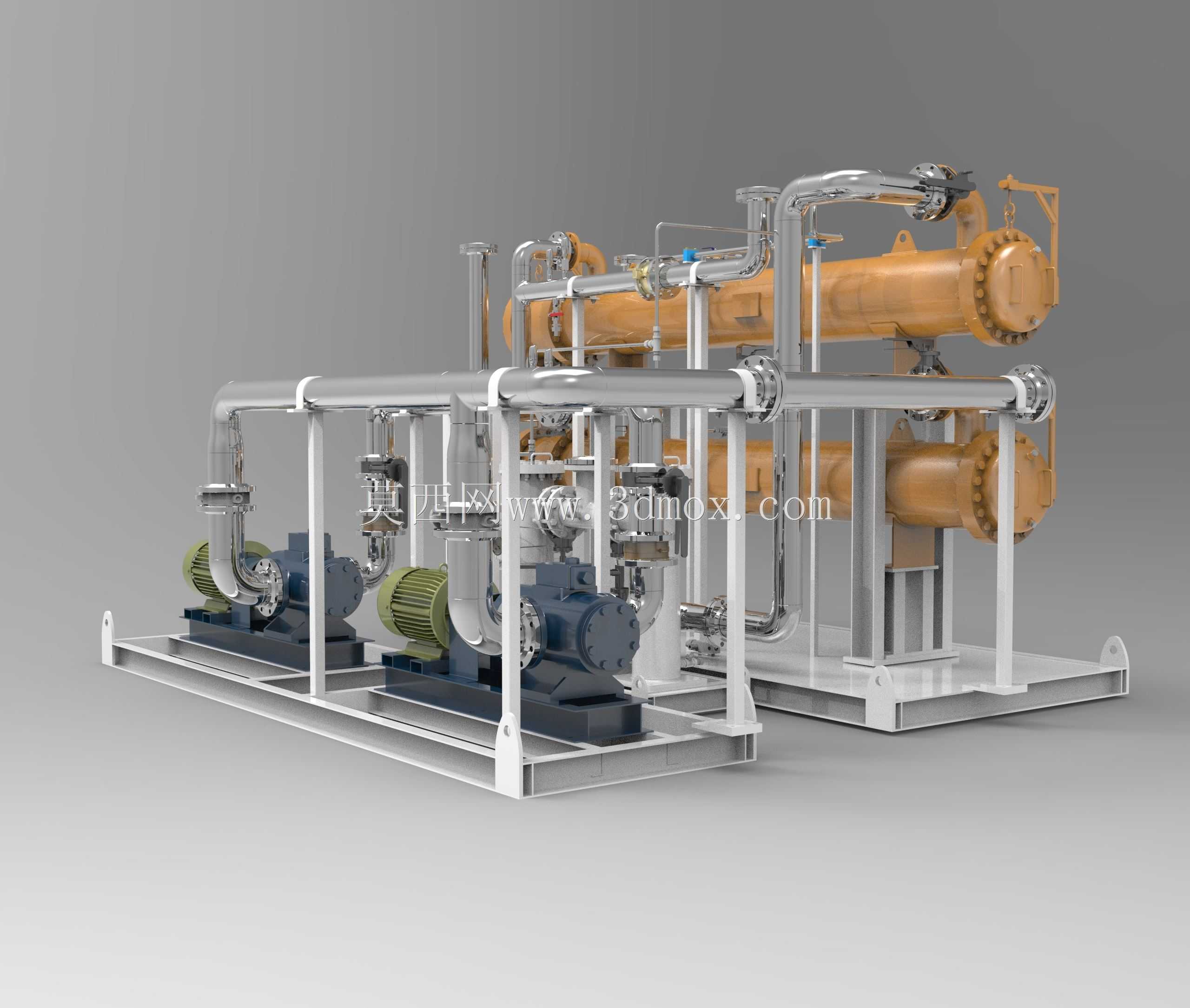

　　从功能配置来看，整套单元采用双离心泵冗余设计，两台泵的参数完全一致，进出口管路通过并联阀门组连通，正常运行时单台泵即可满足全系统的润滑油流量、压力需求，另一台处于备用状态，当运行泵出现压力不足、故障跳闸时，管路压力开关触发联锁信号，备用泵会在数秒内自动启动，保障润滑油供给不中断，避免主设备因断油出现不可逆损坏。泵组的进出口均设置了金属波纹管软连接，用于吸收泵运行时产生的振动，避免振动传递到主管路引发焊缝疲劳开裂，同时也能补偿管路安装时的微小尺寸偏差，降低安装对位的精度要求。泵的出口端依次配置了止回阀、截止阀、压力表，止回阀可以防止备用泵启动时润滑油倒流造成的压力冲击，截止阀用于单台泵检修时切断管路介质，无需排空整个系统的润滑油即可完成泵体拆检维护。

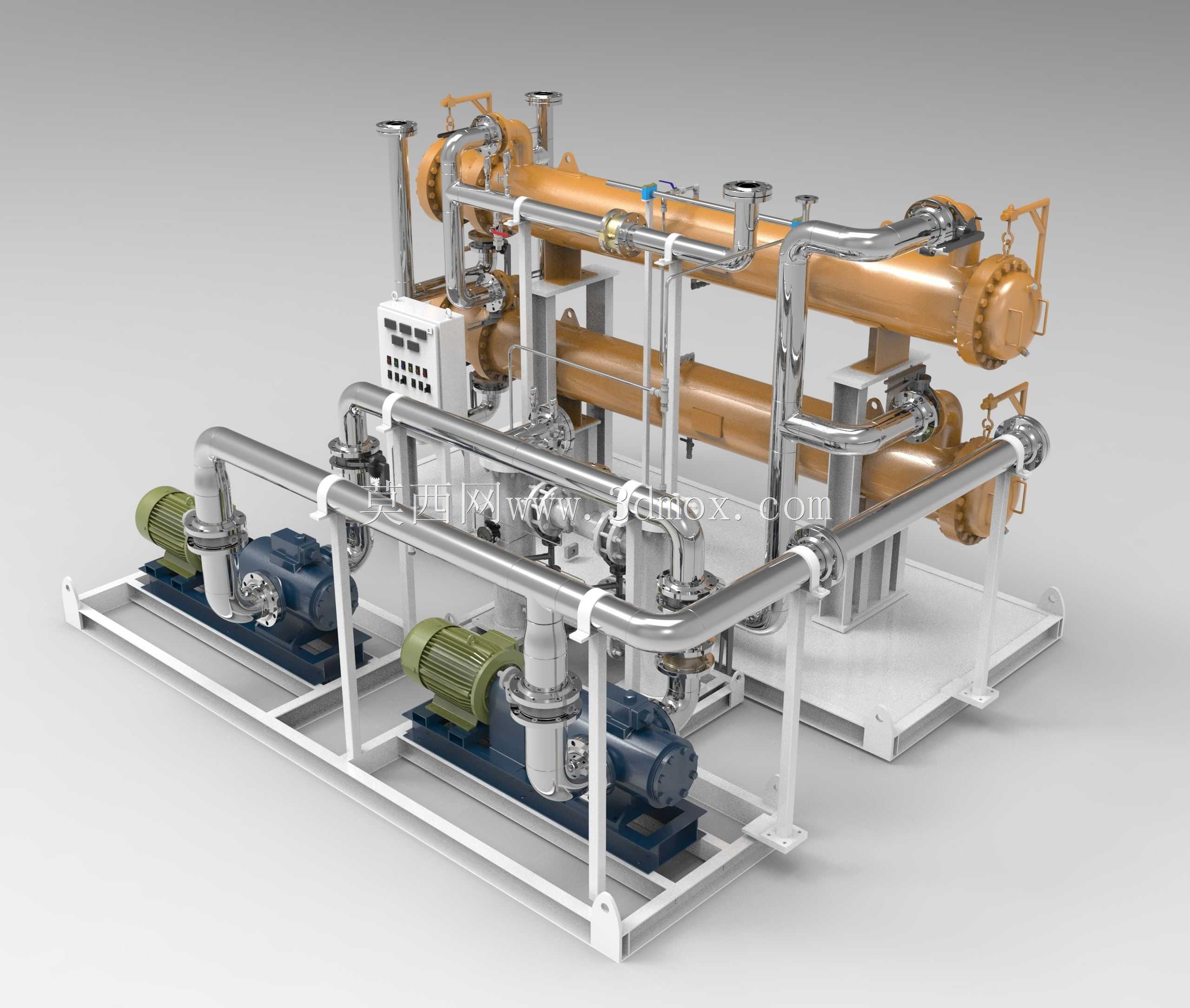

　　换热单元采用两台并联的管壳式换热器，换热管采用不锈钢材质，壳程走润滑油，管程走循环冷却水，通过逆流换热的方式将轴承、齿轮做功升温后的回油冷却到设定温度区间，避免润滑油温度过高导致粘度下降、油膜承载能力不足，也能防止油温过低时粘度太大造成泵组启动负载过高。换热器的进出口都设置了温度检测接口，可实时监测进出油、进出水的温度，根据油温变化调整冷却水的供给流量，实现油温的稳定控制。换热器端盖采用快开式螺栓紧固结构，检修时可以快速拆开端盖清理换热管内壁的水垢、油泥，无需整体拆除换热器管路。

　　整套设备的管路全部采用无缝不锈钢管弯制焊接而成，管路走向沿底座框架排布，通过管卡固定在底座的型钢支架上，所有管路弯头都采用大曲率半径的煨弯弯头，减少管路的局部阻力损失，避免润滑油在管路内出现滞流区导致杂质沉积。管路的法兰连接面都采用金属缠绕垫片密封，适配润滑油介质的密封要求，长期运行不会出现渗漏问题。底座采用型钢焊接框架结构，表面做了重载防腐涂层处理，底座上预留了地脚螺栓安装孔，同时设置了统一的接油盘，收集管路、阀门、泵体密封处渗漏的少量润滑油，避免油污污染现场地面。

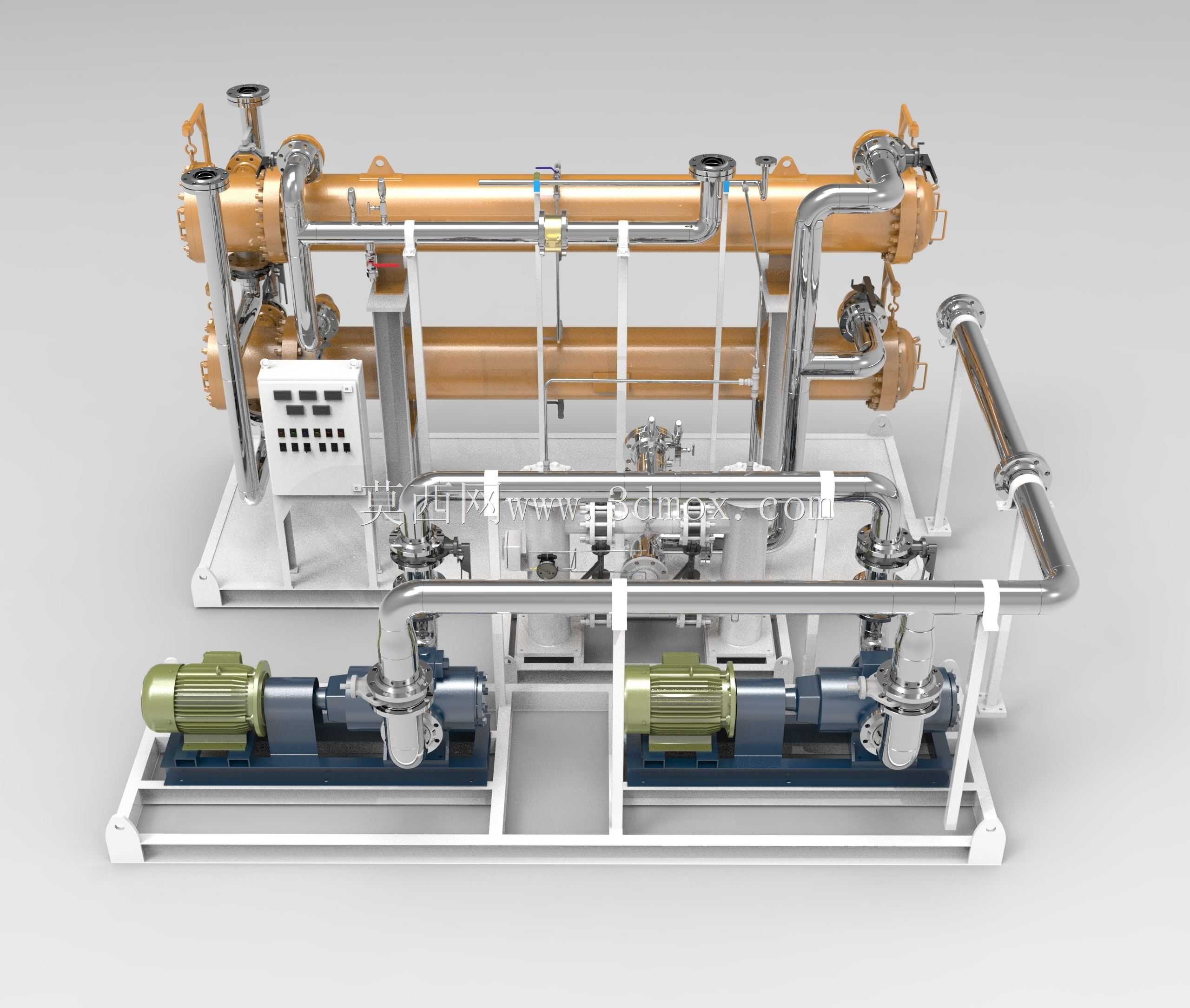

　　控制箱集成安装在撬体框架上，内部配置了泵组的启动保护元件、压力显示仪表、温度显示仪表、联锁控制模块，所有检测信号都接入控制回路，可实现油温过高报警、油压低联锁启备用泵、泵过载保护等功能，无需额外配置外置控制柜即可完成基础的运行控制。从安装边界来看，整套撬体的长宽尺寸适配常规工业厂房的设备安装通道，整体高度满足车间内吊装、运输的限高要求，所有对外连接的法兰接口都设置在撬体的同一侧，方便现场管路对接，外接管路的法兰尺寸匹配常规工业润滑系统的主管径标准，无需额外配置变径接头即可完成对接。设计时充分考虑了日常维护的操作空间，泵组、换热器、阀门的操作位置都预留了足够的检修空间，滤芯更换、泵体拆检、换热器清理等常规维护作业都可以在撬体上直接完成，不需要拆除周边其他组件。
