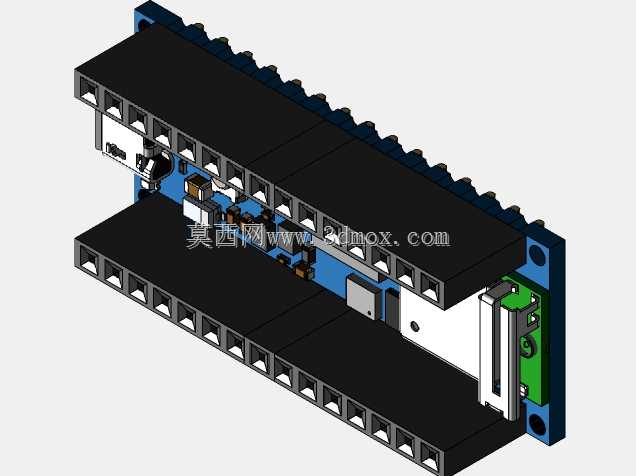

Arduino Nano RP2040开发板连接结构

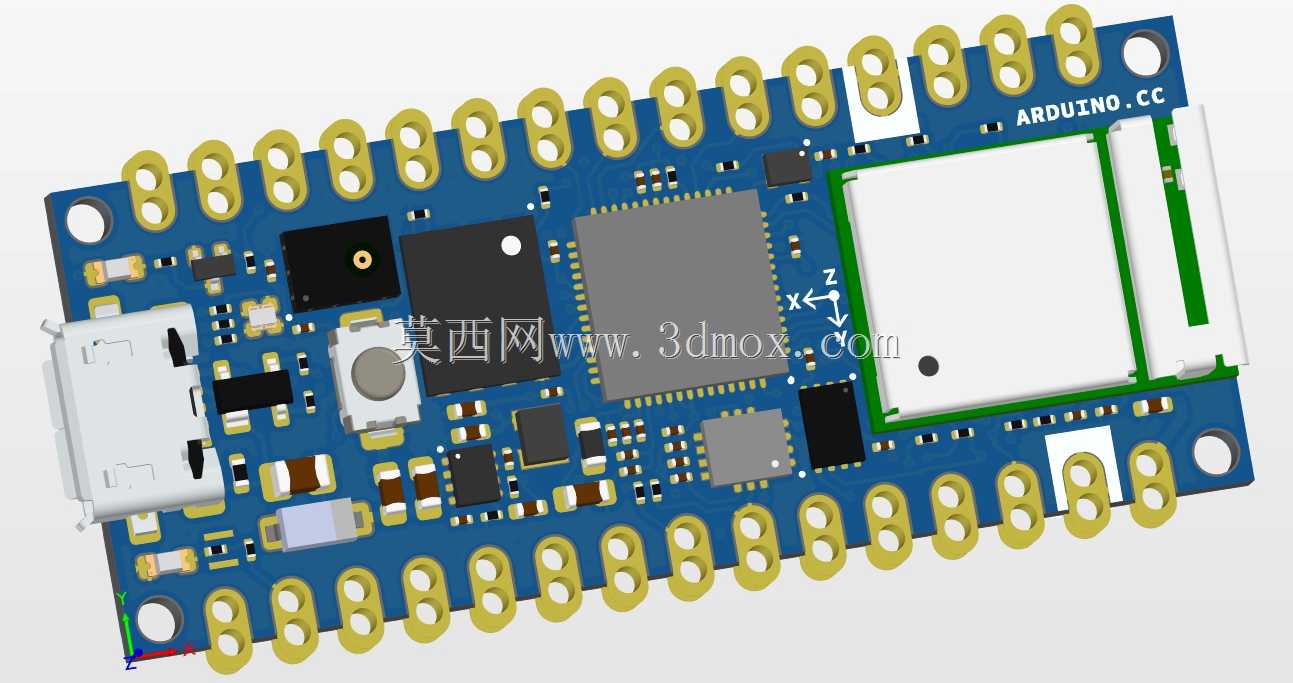

　　做嵌入式项目的结构设计时，这类微型开发板的安装适配是绕不开的环节，很多做小型智能设备、便携检测装置、桌面级创客项目的工程师，都会优先选用这类板卡作为核心控制载体，毕竟它的核心算力足够支撑常规的外设驱动、数据采集、简单逻辑运算需求，同时板载的无线通信模块还能省去外接通信模组的布线麻烦，在小型物联网终端、可穿戴原型设备、教学实验装置里的应用占比很高。从板卡本身的结构设计来看，它采用了双侧排针引出的布局，所有IO口、电源引脚都沿板体长边两侧排布，这种布局的好处是在做面包板插接、或者定制载板焊接的时候，走线可以尽可能短，减少信号干扰，尤其是高频信号引脚的引出路径没有多余的弯折，对保证通信稳定性有实际帮助。板体本身的长宽尺寸控制得非常紧凑，整体是窄长型结构，厚度控制在常规贴片元件加板基的范围内，安装时不需要预留太大的空间，哪怕是塞进狭小的手持设备外壳里，也不会和电池、显示屏、按键模块产生空间干涉。做结构建模的时候要特别注意排针的高度边界，双侧排针的伸出长度是固定的，如果是采用插装方式固定在载板上，要预留出排针穿过载板的焊接余量，同时板体上的USB接口、复位按键、板载天线区域的周边不能设计遮挡结构，尤其是天线区域的净空要求必须满足，不然会直接影响无线信号的收发效果。

　　板卡上的元件布局做了分区处理，核心主控芯片、存储芯片、电源管理芯片集中布置在板体中间区域，无线通信模块做了独立的屏蔽罩设计，既可以减少板内元件之间的电磁干扰，也能在结构设计时提前规划好散热空间，毕竟长时间运行的时候，主控和电源芯片会产生一定的热量，紧凑布局下如果外壳完全密封没有预留散热间隙，容易出现过热降频的问题。很多工程师在做这类板卡的适配结构时，容易忽略安装孔的位置，这块板的两个安装孔分别布置在板体的对角位置，孔径大小适配常规的M2铜柱，固定的时候不需要额外做压块结构，直接用铜柱加螺丝就能完成可靠固定，而且安装孔的位置避开了所有底层走线，固定时不会出现螺丝压到走线造成短路的问题。

　　在实际项目应用里，这块板卡既可以作为核心控制板直接集成到最终产品里，也可以作为原型验证板先做功能调试，等功能逻辑跑通之后再基于它的引脚定义做定制化的载板设计，它的引脚排布是完全兼容同系列Nano板卡的，之前做过的同尺寸板卡的固定结构、外接模块都可以直接复用，能大幅缩短项目的研发周期。做三维建模的时候，要把板上所有接口的突出尺寸做精准还原，比如USB接口的伸出长度、复位按键的凸起高度、排针的实际针长，这些尺寸如果出现偏差，后续做外壳开模或者3D打印样件的时候，就会出现接口对不准、按键按不到的问题。另外板体边缘的倒角处理也要还原，实际板卡的四个角都做了小圆角处理，安装的时候不会刮伤连接线，也能避免尖角造成的装配应力集中。

　　在做设备内部布线规划的时候，要注意电源进线的位置，板上的电源引脚排布在排针的固定位置，布线时电源线要尽量远离模拟信号输入引脚，减少电源纹波对采样精度的影响，结构设计时可以在对应位置预留走线槽，把电源线和信号线分开排布。对于需要经常插拔下载程序的场景，结构设计时要给USB接口预留足够的插拔操作空间，不能让外壳挡住插头的插拔路径，不然每次下载程序都要拆开外壳，会大幅降低调试效率。还有板上的状态指示灯位置，做外壳设计的时候可以在对应位置开透光孔，方便设备运行时直接观察运行状态，不用额外外接指示灯。
