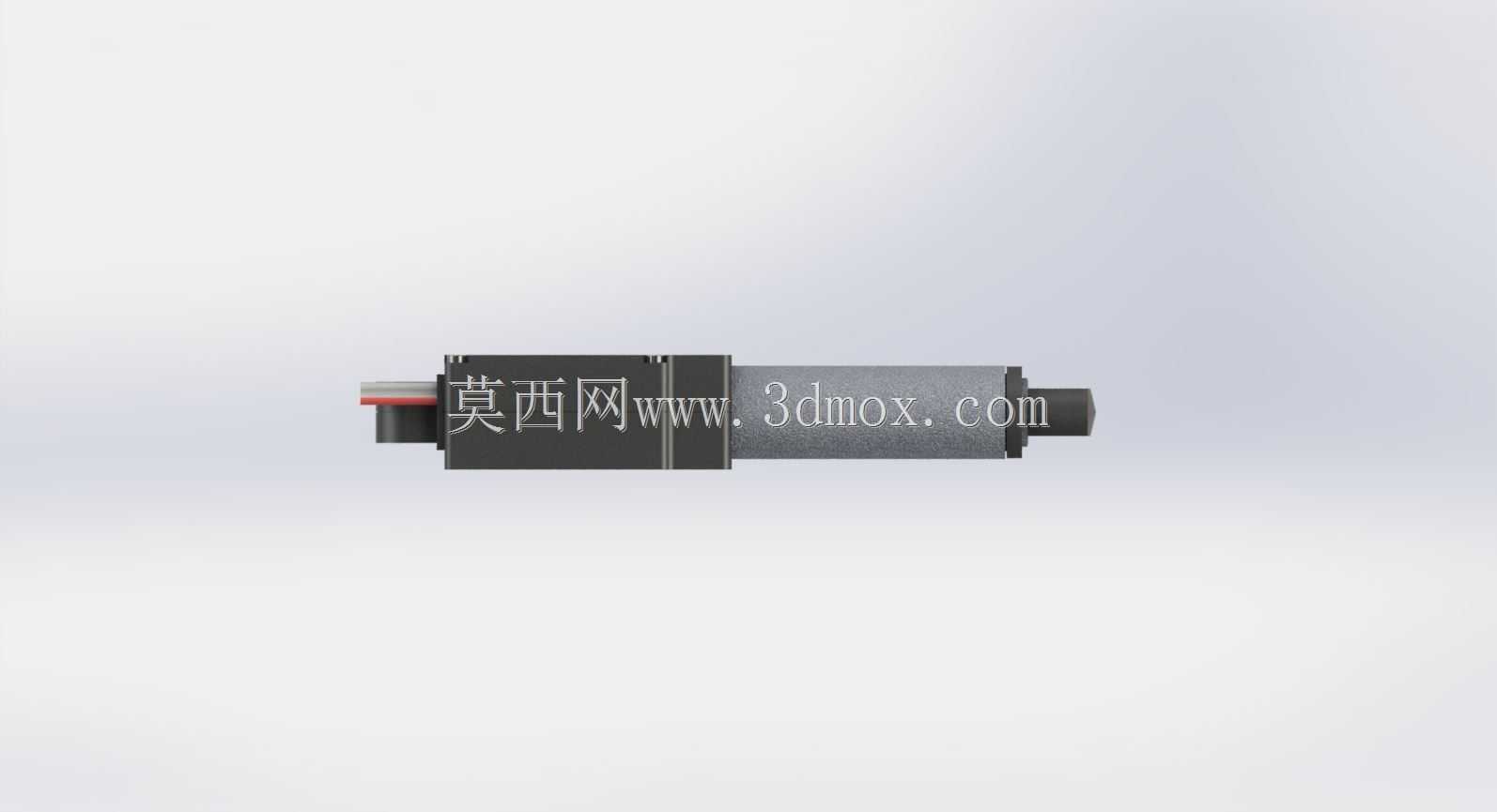

微型内置限位直流电动线性推杆结构

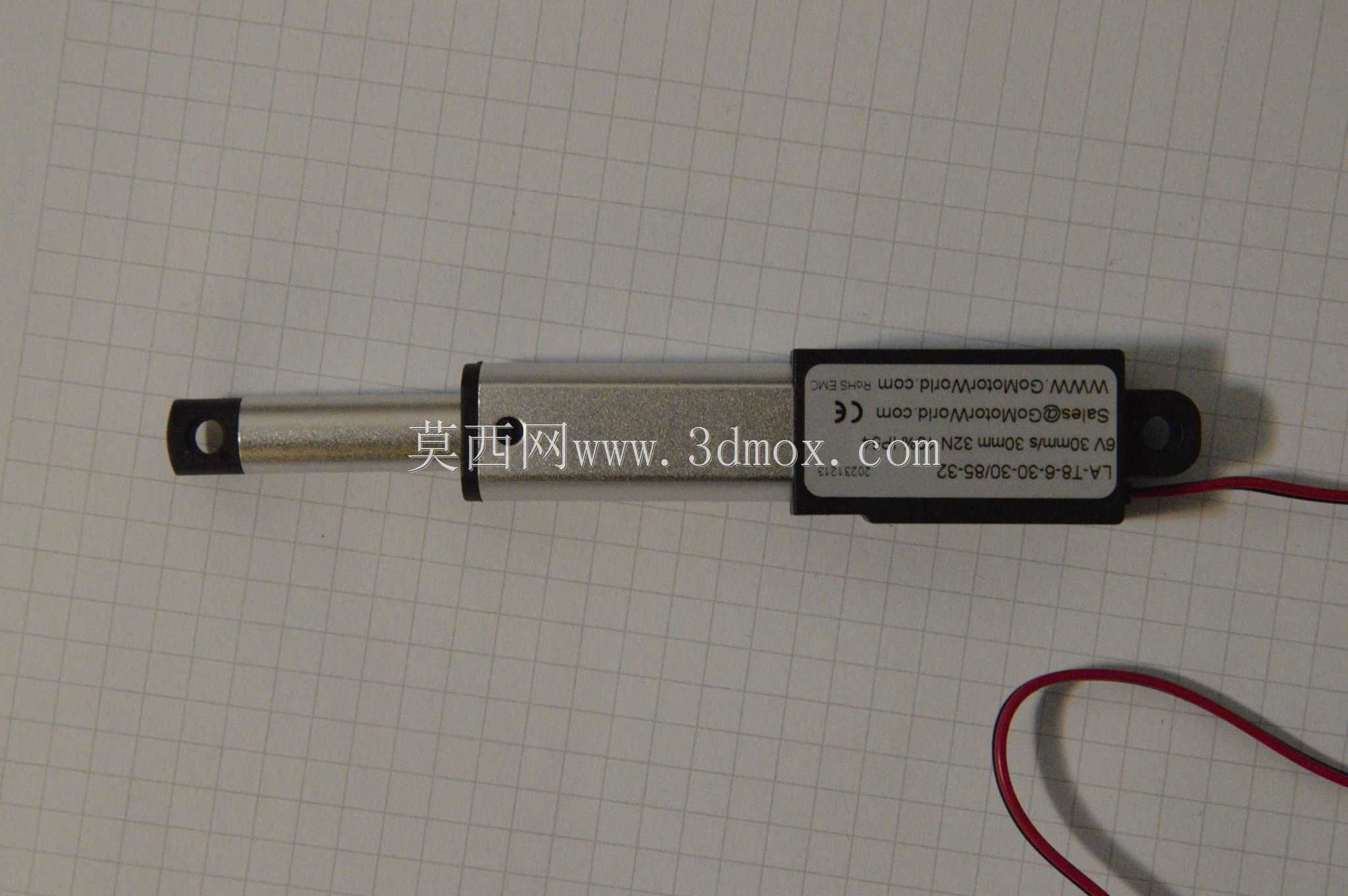

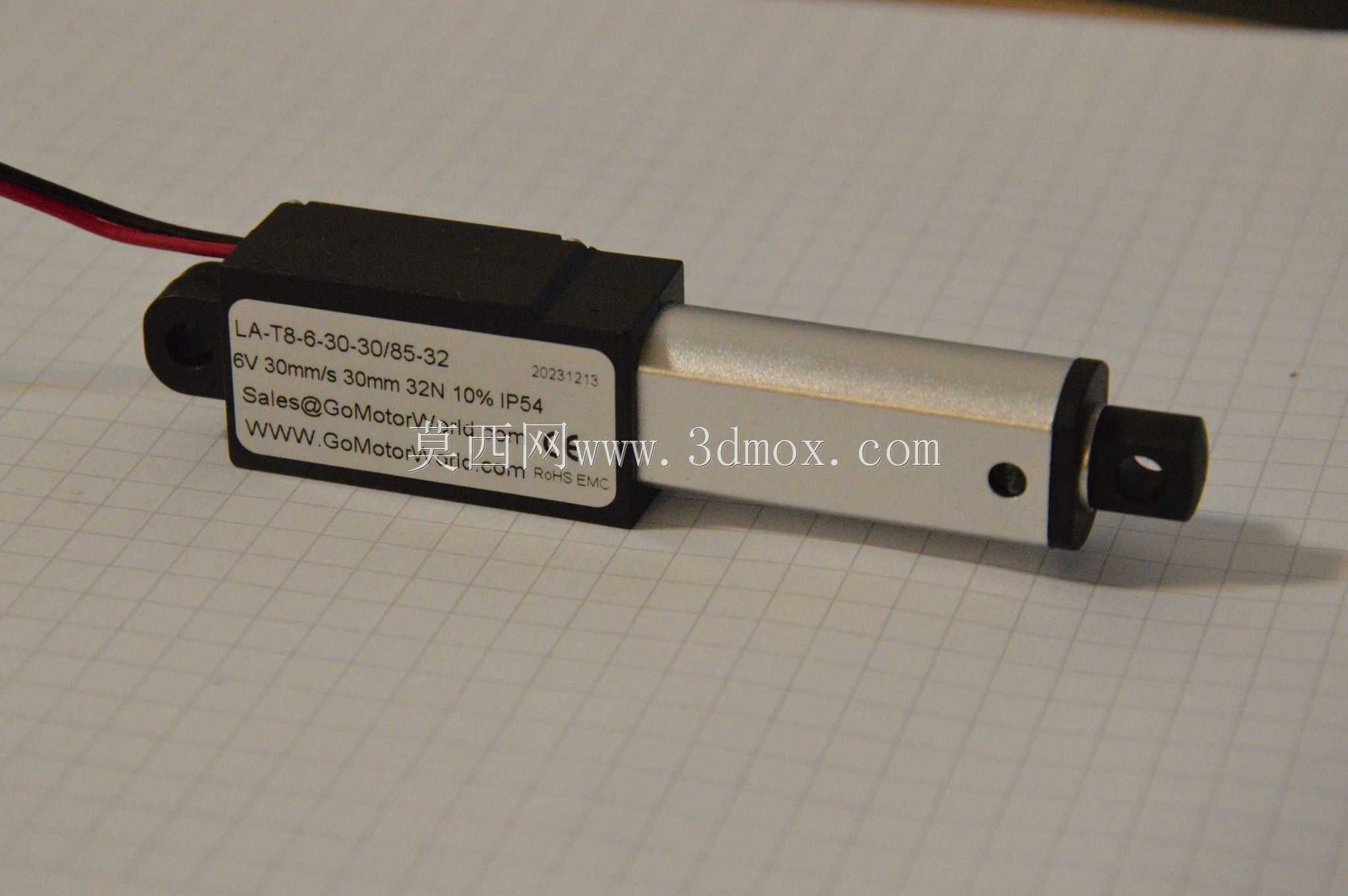

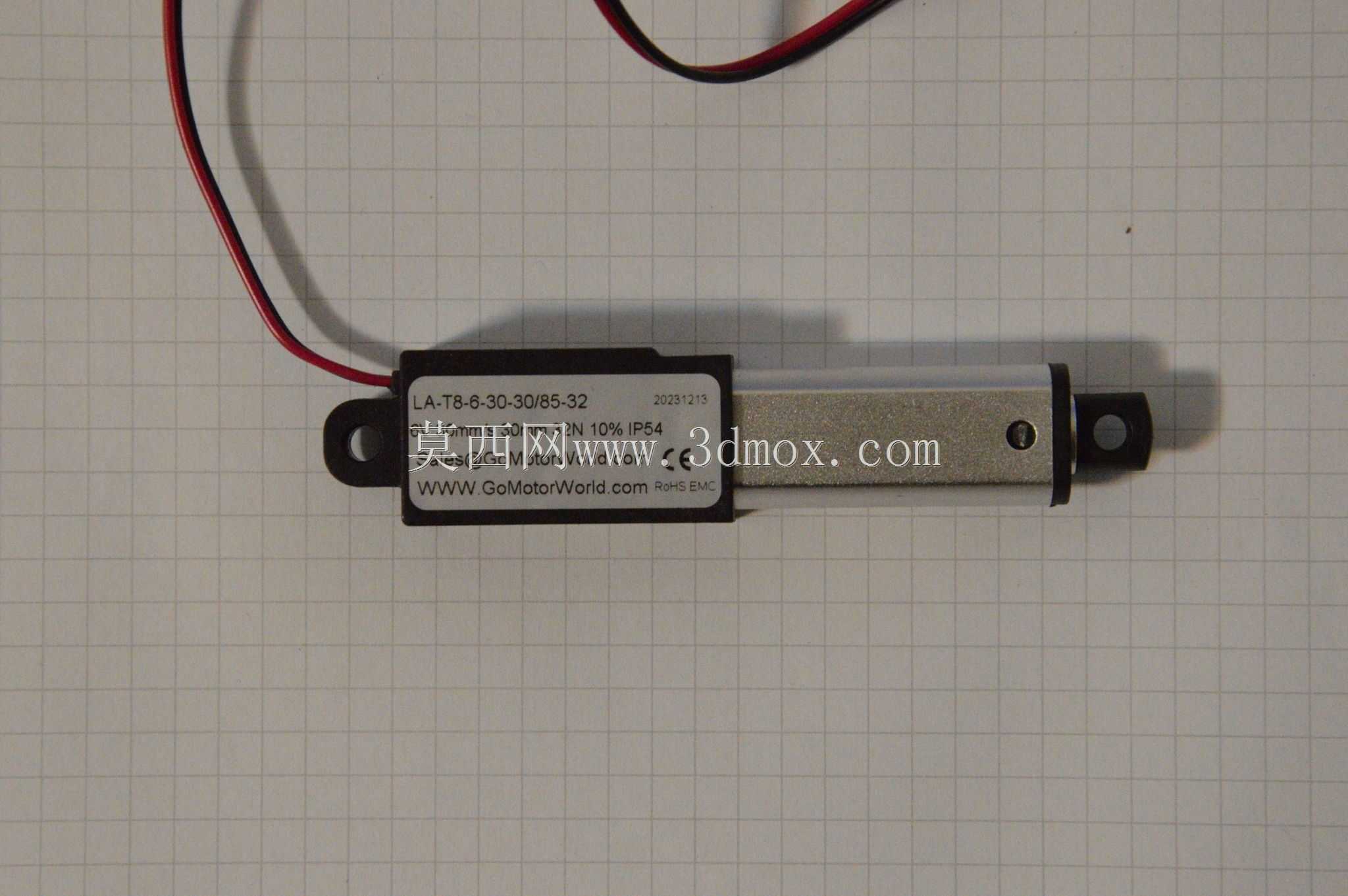

　　做小型自动化设备结构选型的时候，这类微型直流线性推杆是很常用的直线驱动元件，尤其在空间受限、负载不大的往复直线动作场景里，比气缸部署灵活，不需要配套气源管路，也比液压元件干净无泄漏风险，在桌面级机器人、小型自动化工装、智能家居调节机构、教学实验平台里都有大量应用。这款推杆本体采用分体式布局，驱动电机部分与伸缩套筒呈垂直排布，能有效压缩轴向安装长度，适合安装空间轴向尺寸受限的工况，不像同轴式推杆需要预留整根推杆缩回后的全长度空间，在狭小的设备腔体里更容易布局。从结构设计来看，这款推杆内置了行程限位开关，不需要外部额外加装位置检测元件来判断行程端点，当推杆伸出到最大行程位置、或者缩回到最小行程位置时，内置开关会直接切断驱动回路，避免电机堵转烧损，这一点在无人值守的自动运行设备里非常实用，能降低控制系统的编程复杂度，不需要额外编写端点位置的保护逻辑，哪怕控制信号持续给出，推杆到端点后也会自动切断动力，不会出现顶死机构、烧坏驱动板的问题。

　　控制层面这款推杆支持H桥驱动与PWM调速，不需要专用的伺服驱动器，用普通的直流电机驱动板就能实现伸缩方向控制，通过调整PWM占空比可以改变推杆的运行速度，适配不同工况对动作快慢的需求，比如在需要缓启动缓停止的场景，就可以通过PWM调速避免机构冲击，延长整套设备的使用寿命。外部重复定位精度可以做到±0.2mm，对于不需要微米级高精度的普通推拉、升降、开合动作来说完全够用，比如小型物料的推料机构、设备舱门的自动开合、机器人关节的辅助调节、小型升降平台的驱动，这个精度等级完全能满足使用要求。

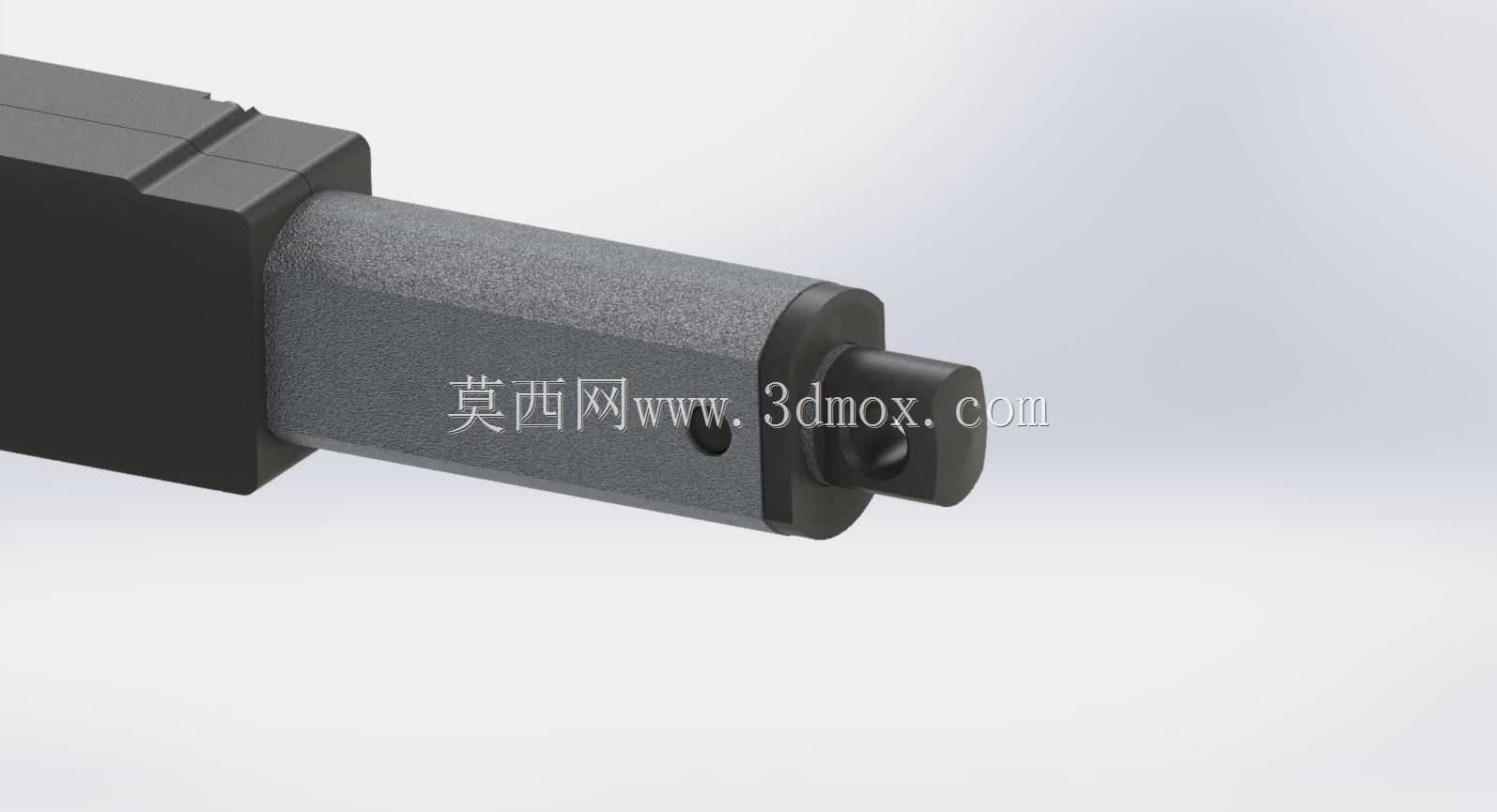

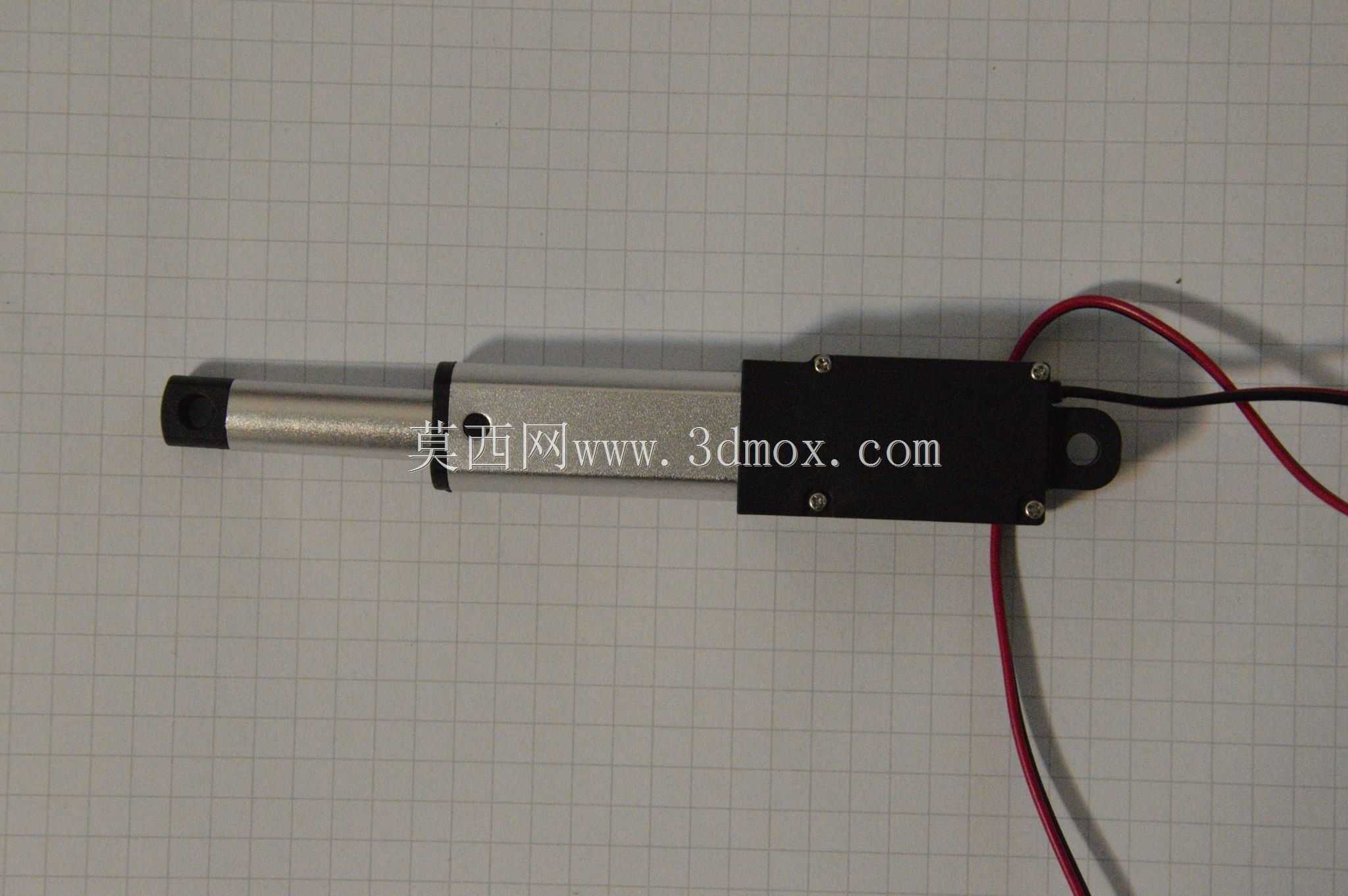

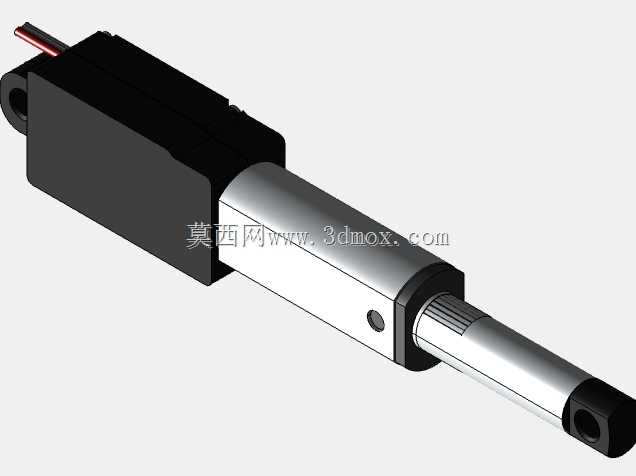

　　安装接口方面，推杆两端都设计了铰接安装孔，采用销接的安装方式，可以补偿安装过程中的少量角度偏差，不会因为安装面的平行度误差导致推杆运行卡滞，安装的时候只需要固定两端的铰接点，不需要严格保证推杆运行方向与负载运动方向完全同轴，降低了安装调试的难度。外形上伸缩套筒采用金属材质，有足够的结构强度承受径向的少量偏载，驱动模块外壳采用硬质工程塑料或者金属压铸壳体，能保护内部的减速齿轮与电路元件，日常使用中可以抵御一定的灰尘与飞溅，适合普通工业环境与民用设备场景使用。

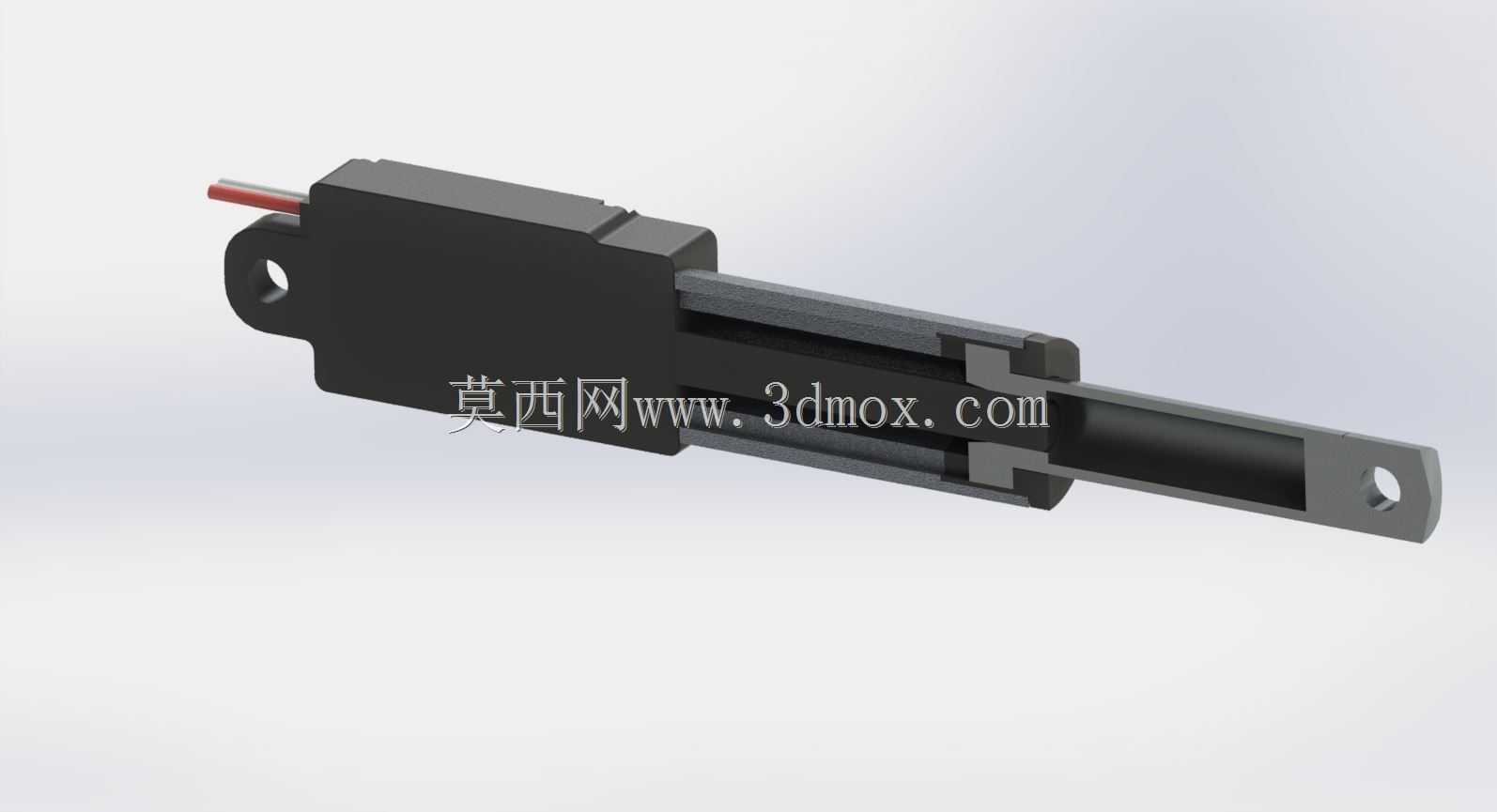

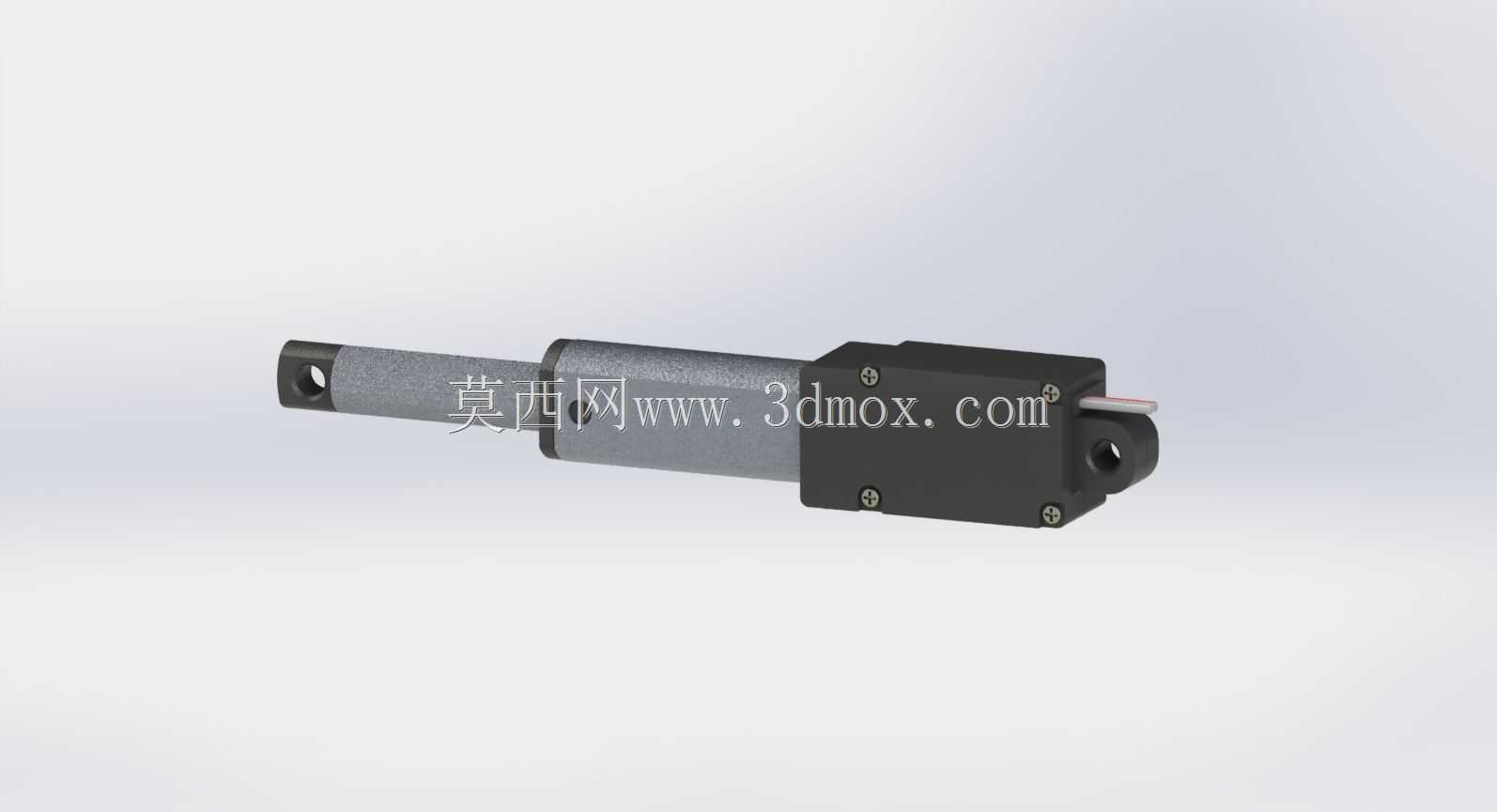

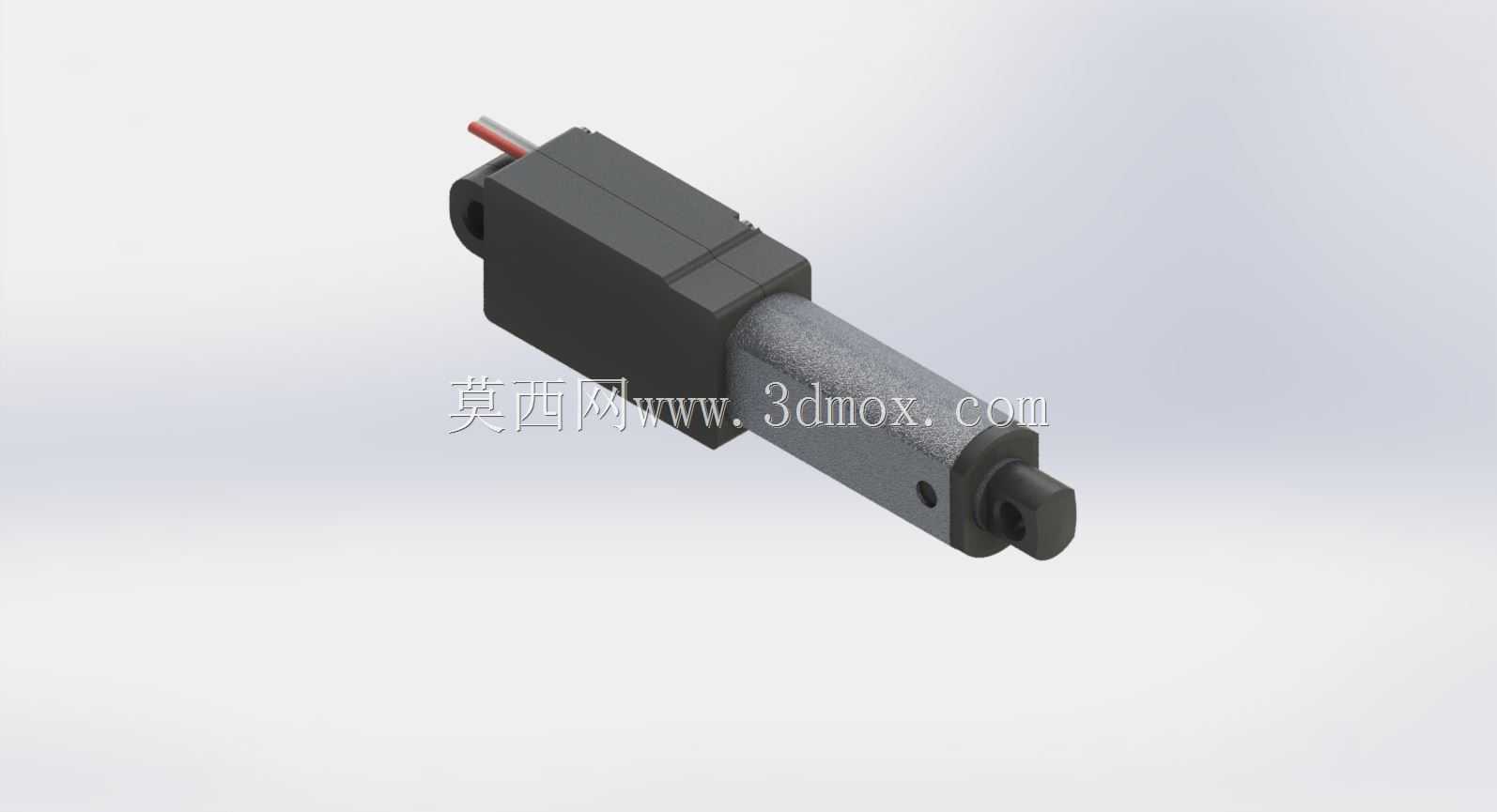

　　设计这类推杆三维模型的时候，需要重点确认几个安装边界：首先是缩回状态下的总长度与伸出后的总长度，预留足够的行程余量，避免机构运动到极限位置时推杆还没到端点，或者推杆到端点了机构还没到位；其次是两端铰接孔的孔径与孔距，要和配套的安装支架尺寸匹配，避免装配干涉；还有驱动模块的外形尺寸，要确认安装位置周边没有其他零部件和驱动块产生碰撞，尤其是推杆做摆动动作的时候，要模拟整个运动行程里驱动模块的运动轨迹，留出足够的安全间隙。另外建模的时候要还原内部限位开关的安装位置，在做机构运动仿真的时候，可以准确模拟行程端点的停止位置，避免仿真的时候出现机构过行程的错误判断。这类微型推杆因为体积小、供电简单、控制方便，在很多轻量化的直线驱动场景里正在逐步替代小型气缸，尤其是在没有气源配套的便携式设备、移动机器人、户外小型设备上，只需要给直流供电就能工作，部署成本更低，维护也更简单，不需要处理气源漏气、管路结冰之类的问题。
