HS50系列50W底盘安装高功率电阻器

　　在工业控制回路、电源整流模块、伺服驱动系统以及各类大功率电子设备的电路设计中，功率电阻是承担限流、分压、负载匹配以及浪涌能量吸收的核心无源器件，这款HS50系列50W功率电阻正是针对中小功率耗散场景开发的成熟器件，在自动化设备配电、变频器制动回路、测试仪器假负载等场景中有着极为广泛的应用。不同于普通小功率碳膜电阻仅能应对毫瓦级的信号回路耗散，该款电阻额定功率达到50W，能够在持续通过大电流的工况下稳定维持阻值精度，避免因过热导致的阻值漂移甚至器件烧毁问题，很多设备研发人员在做制动回路选型时，会优先考虑这类带金属散热外壳的功率电阻，相比陶瓷封装的同功率电阻，它的散热效率更高，持续工作的温升控制表现更优。

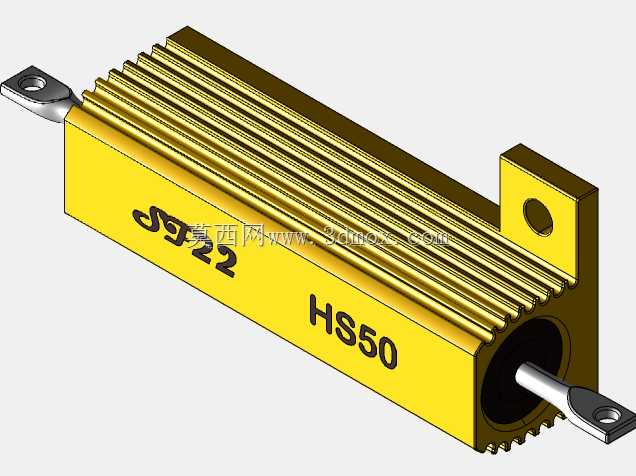

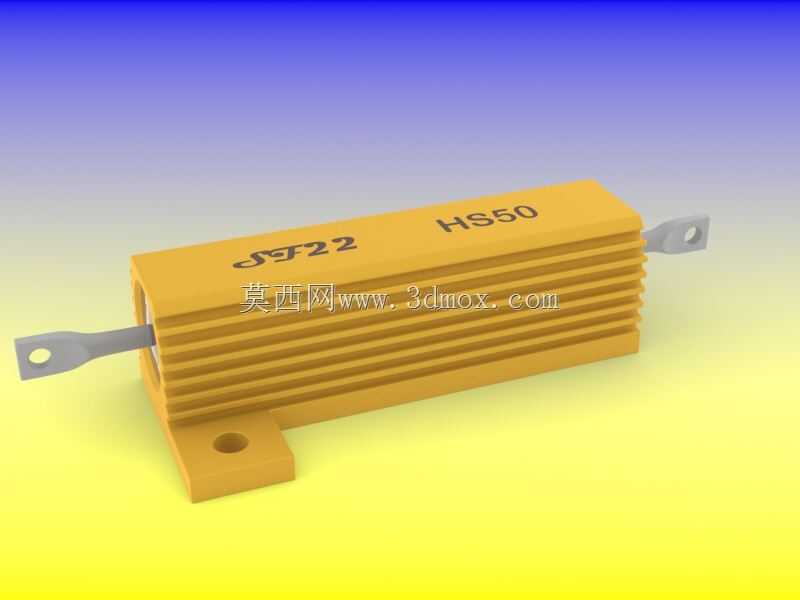

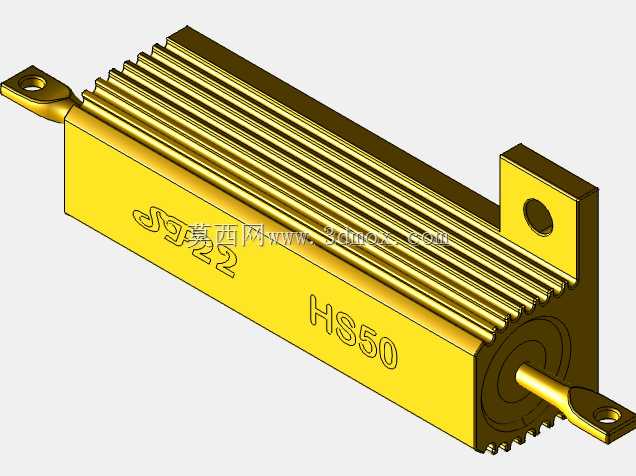

　　从结构设计来看，这款电阻采用了带安装底座的铝壳封装结构，外壳表面做了平行的散热鳍片冲压处理，能够在不额外增加器件整体体积的前提下，有效扩大与空气的接触散热面积，这一设计思路完全是围绕大功率电阻的核心散热需求展开的——电阻在工作时的耗散功率会全部转化为热能，如果热量不能及时导出，电阻内部的合金电阻丝温度会快速超过耐受阈值，轻则出现阻值偏移影响电路参数，重则出现电阻丝熔断、外壳碳化的故障。外壳采用金黄色的耐高温绝缘涂层处理，既可以保证金属外壳与内部电阻芯之间的绝缘性能，避免安装后出现电路短路风险，同时涂层本身具备良好的导热能力，不会阻碍内部热量向外壳鳍片的传递。

　　安装结构上，电阻本体的底座预留了圆形安装孔位，能够通过M4或者M5规格的螺丝直接固定在设备的金属安装板、机箱内壁或者专用散热片上，这种底盘安装的方式可以让电阻底座与安装面紧密贴合，进一步将热量传导到设备的金属结构上，借助设备整体的大表面积提升散热能力，这也是很多工程人员俗称这类电阻为“金鱼”的原因，方正带鳍片的黄色外壳搭配两端伸出的安装引脚，外形确实有几分相似。电阻两端的引出端采用了镀锡处理的金属焊片，焊片上预留了接线孔，既可以通过螺丝压接的方式连接大线径的动力线，也可以直接焊接在PCB板的功率回路位置，能够适配不同的设备装配工艺需求，不需要额外做接线端子的转接，减少了回路中的连接点，也就降低了大电流工况下接触电阻发热的隐患。

　　在实际选型应用中，需要重点关注该电阻的安装边界尺寸，它的本体长度、宽度以及高度都属于标准的50W功率电阻规格，在做设备结构布局时，需要在电阻周边预留至少10mm的散热空间，不要将热敏感器件比如电解电容、温度传感器紧贴电阻外壳布置，避免电阻工作时的高温影响周边器件的使用寿命。如果是在密闭机箱内使用多只该型号电阻，还需要考虑机箱的整体通风散热设计，必要时增加强迫风冷的风道，保证电阻表面的工作温度不超过额定上限。在电路参数匹配上，该系列电阻可以根据实际需求选择不同的阻值规格，覆盖从毫欧级到千欧级的常用阻值区间，精度等级能够满足绝大多数工业控制回路的参数要求，不需要额外做校准补偿。

　　很多刚接触功率回路设计的工程师容易忽略功率电阻的安装方式对实际承载能力的影响，这款电阻标称的50W额定功率是指在底座安装到足够散热面积的金属板上、环境温度25摄氏度的工况下能够长期稳定承载的功率，如果是悬空安装没有贴合散热面，它的实际可承载功率会下降到标称值的40%左右，很容易出现过热损坏的问题，这一点在三维建模做结构布局的时候就需要提前考虑，不仅要把电阻的安装孔位、引脚位置的尺寸做准确，还要在BOM备注以及装配说明中标注清楚安装面的平整度要求、螺丝的锁紧扭矩，以及安装面是否需要涂抹导热硅脂来降低接触热阻。另外在建模的时候还要注意，电阻两端的引出焊片是可以承受一定角度弯折的，但弯折位置不能太靠近电阻本体的封装位置，避免在装配或者后期设备震动的过程中出现引脚断裂、内部电阻芯受损的问题，所以在结构设计时要给接线预留足够的走线空间，不要强行拉扯引脚来适配接线位置。

　　从长期运行的可靠性角度来看，这种铝壳功率电阻的抗震动、抗冲击性能要远优于普通的陶瓷骨架功率电阻，在有一定震动的工业设备、移动设备上使用时，不容易出现电阻丝震断、封装开裂的问题，这也是它在工业领域得到广泛应用的重要原因。在做三维模型装配干涉检查的时候，要特别注意电阻上方的鳍片位置不要和其他结构件接触，一方面避免刮伤外壳的绝缘涂层导致绝缘性能下降，另一方面也不要遮挡鳍片之间的散热间隙，影响空气对流的散热效果。
