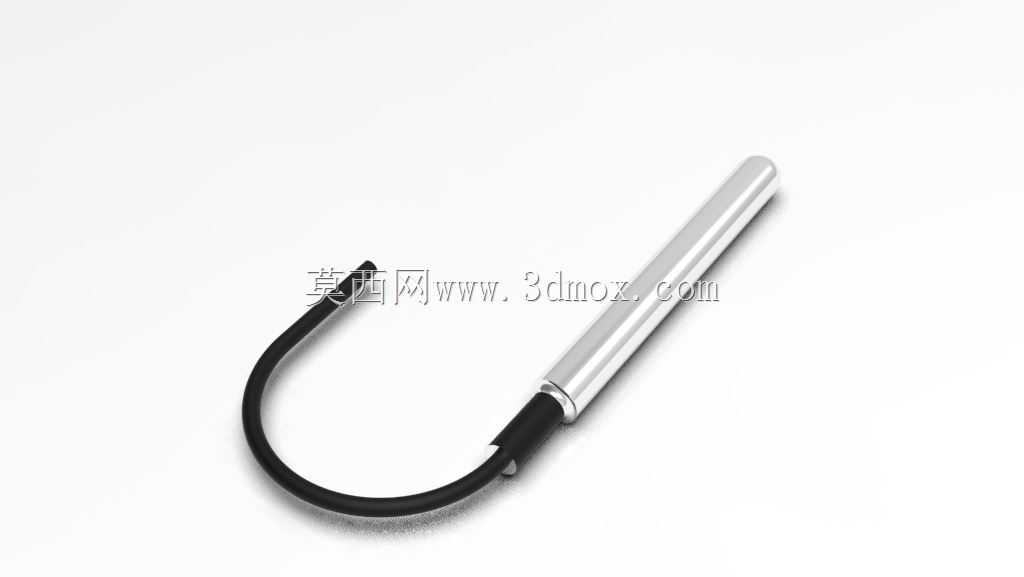

防水型DS18B20温度探测传感组件

　　在工业测温、民用温控类项目的结构设计阶段，选型适配的接触式温度传感部件时，防水型DS18B20探头是很多场景下的优先选项，这类探头的三维建模精度，会直接影响后续设备装配、走线布局的合理性。从实际工程应用来看，这类防水温度探头的覆盖场景极广，小到家用即热式热水器的出水温度采集、水族箱恒温控制系统的水温监测，大到工业冷却循环水路的管路测温、户外气象站的环境温度采集、农业大棚的土壤温度检测，甚至是小型冷链运输箱的内部温度监控，都能见到这类探头的身影，核心原因是其封装结构自带防水属性，不需要额外做密封防护结构，能大幅降低终端设备的结构设计复杂度。

　　从产品功能特性来看，这款探头采用不锈钢金属外壳作为感温端的保护结构，金属壳体的导热效率远高于塑料封装件，能让内部的感温芯片更快感知被测介质的温度变化，减少测温滞后带来的控制误差；尾部引出的黑色柔性线缆可以根据实际安装需求弯折走线，不需要额外配置硬质走线槽就能适配狭窄空间内的布线要求，线缆与金属壳体衔接的位置做了密封灌封处理，能阻止水汽、液态介质从衔接缝隙渗入内部损坏感温芯片，满足浸水、高湿度环境下的长期使用要求。

　　做这款探头的三维建模时，首先要明确实际安装的边界约束：感温端的不锈钢圆柱壳体直径通常控制在6mm左右，长度根据测温深度需求有不同规格，常规款的感温段长度在30mm-50mm区间，建模时要严格还原圆柱的同轴度，避免后续做安装孔配合时出现过松或者过紧的装配问题；线缆部分采用柔性体建模逻辑，还原其可弯折的物理特性，布线弯折半径不能小于线缆外径的5倍，避免模拟装配时出现线缆折损的不合理结构；衔接位置的密封过渡段要做圆角过渡处理，还原实际生产中灌封后的圆滑外形，避免出现尖锐棱角导致安装时割伤周边线束或者操作人员手部。

　　建模过程中还要考虑实际装配的公差配合：不锈钢壳体的外径公差要按照h7级精度设定，和设备安装位的密封橡胶圈配合时，能保证压缩量在合理区间，既不会因为公差过大导致密封失效漏水，也不会因为公差过小导致装配时压坏橡胶圈；线缆的外径要和常用的防水格兰头匹配，方便用户在做设备结构设计时直接选型标准件固定线缆，不需要额外开模定制固定件。另外，感温端的头部做了圆弧收边处理，不是尖锐的直角切口，安装时顺着安装孔推入就能完成装配，不会刮伤安装孔内壁的密封层。

　　从结构设计思路来说，这款探头的模型没有做多余的装饰性结构，所有外形特征都服务于实际功能：不锈钢壳体的光滑外表面既方便清洁，也能减少被测介质中的杂质附着在探头表面影响测温精度；柔性线缆的外皮采用耐温耐腐的橡塑材质，建模时还原了外皮的哑光质感，和金属壳体的亮面质感做明确区分，方便结构工程师在装配体中快速识别不同部件；整体结构没有可拆卸的零散零件，一体化的封装结构能提升长期使用的可靠性，减少后期维护的成本。

　　在不同场景的安装适配性上，这款探头的模型可以直接嵌入到管路的测温盲孔中，也可以通过固定支架安装在水箱、水池内部，甚至可以直接埋入土壤或者浇筑到混凝土结构中做长期温度监测，建模时预留的线缆长度可以根据实际项目需求灵活调整，不需要重新绘制探头主体结构，只需要调整线缆段的长度和弯折路径就能适配不同的安装距离，能大幅提升结构设计阶段的选型效率。做装配干涉检查时，要重点确认探头安装后，金属壳体不会和周边的管路、电路板、结构件发生硬接触，避免设备运行过程中的振动导致探头外壳被磨损失去防水能力，同时线缆的走线路径要远离高温部件、运动部件，防止线缆被烫坏或者拉扯断裂。
