VL53L0X飞行时间测距传感器模块结构

项目分类:传感器 发布时间:2025-02-09 ID:919636
  • VL53L0X飞行时间测距传感器模块结构
  • VL53L0X飞行时间测距传感器模块结构
  • VL53L0X飞行时间测距传感器模块结构

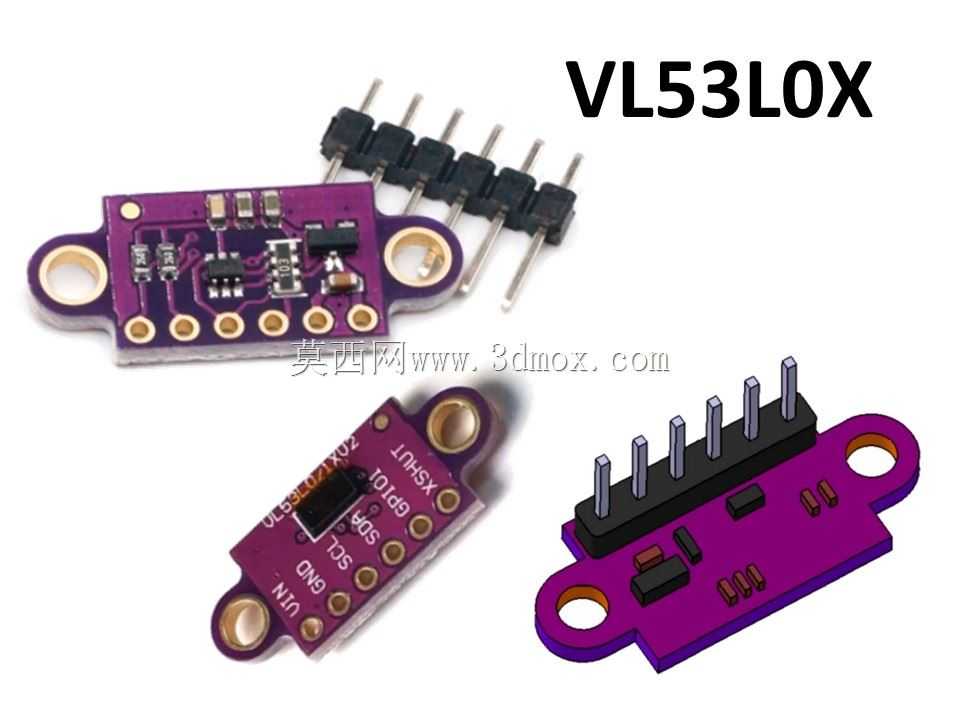

  这款VL53L0X飞行时间测距传感器模块,在工业自动化、消费电子、智能硬件领域的应用覆盖度极高,小到桌面级智能设备的近距离避障,大到工业产线的物料到位检测、仓储设备的货位高度识别,都能见到同类型模块的身影。不同于传统红外测距依赖反射光强度换算距离的原理,该模块基于飞行时间测距原理,通过测量光子发射到接收反射光的时间差计算目标距离,不受目标物体表面颜色、反光率的干扰,在深色吸光材质、高反光镜面材质的检测场景下,测距稳定性远优于普通红外对射模块。

  从结构设计来看,模块采用紫色FR-4玻纤基板作为承载主体,基板厚度控制在1.2mm,兼顾结构强度与轻量化需求,整体外形为带安装耳的长条状结构,两个对称布置的安装孔位于基板两端,孔径为3.2mm,适配M3规格的螺丝固定,安装孔中心距为25.4mm,刚好匹配通用面包板、标准传感器安装支架的孔位规范,不需要额外做转接板就能直接固定在常规设备安装位上。基板一侧布置了标准2.54mm间距的直插排针,一共6个引脚,分别对应电源、地、I2C通讯、中断输出、使能控制等功能,排针高度为11mm,既可以直接插在面包板上做原型验证,也可以通过杜邦线连接到主控板,排针焊接位置做了阻焊层开窗处理,焊盘尺寸加大到1.8mm,能承受多次插拔的应力,避免焊盘脱落的问题。

  模块核心的VL53L0X芯片位于基板中部,芯片上方覆盖了一层透明的光学保护盖,保护盖高出基板表面2.3mm,既不会遮挡激光发射与接收的光路,又能阻挡生产、使用过程中的灰尘、碎屑落到光学窗口上,避免光路污染导致测距精度下降。芯片周边布置了去耦电容、电平转换芯片等外围器件,所有贴片元件都采用回流焊工艺焊接,元件布局紧凑,在25mm*10mm的基板面积内完成了所有功能电路的布置,没有多余的空间浪费。电平转换电路的存在让模块可以兼容3.3V与5V的主控系统,不需要用户额外搭建电平转换电路,直接对接Arduino、STM32、树莓派等常用主控板就能工作,适配性覆盖绝大多数嵌入式开发场景。

  在实际使用的安装边界上,模块的光学窗口需要正对检测目标,安装时要注意窗口前方不能有透明遮挡物,同时要避开强红外光源的直射,比如阳光直射、大功率红外补光灯的近距离照射,否则会干扰内部光子计数器的正常工作。模块的测距范围覆盖2cm到2m的区间,在10cm以内的近距离检测场景下,测距精度可以控制在±3mm以内,完全满足小型智能设备的避障、手势识别、液位检测等需求。在产线检测场景中,这类模块常被安装在传送带两侧,用来检测传送带上的物料是否到位,相比光电开关,它可以输出连续的距离值,不仅能判断有无物料,还能检测物料的堆叠高度,给后端的分拣机构提供更丰富的位置信息。在消费电子领域,这类模块常被集成在智能投影仪、扫地机器人内部,用来实现自动对焦、悬崖检测、壁障等功能,小体积的优势让它可以嵌入到空间极其紧凑的产品结构中,不会占用过多的内部安装空间。

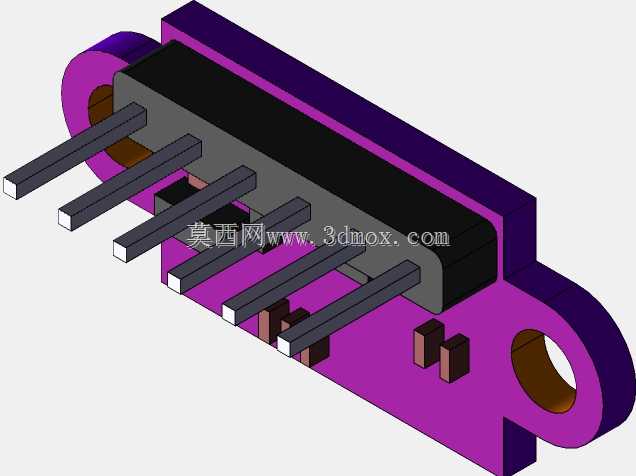

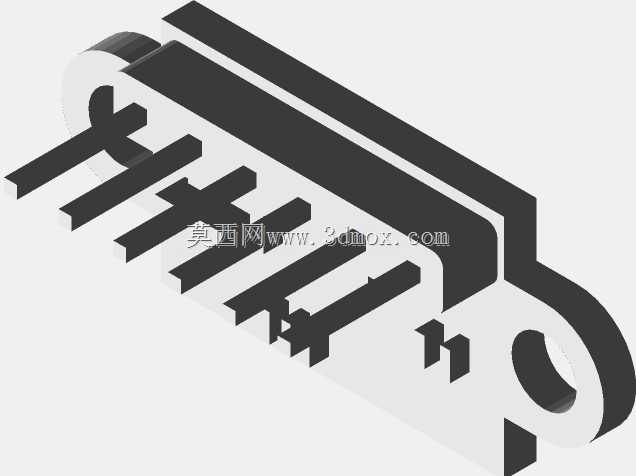

  建模过程中,对模块的各个结构细节都做了还原,包括排针的每一根插针、基板上的丝印标识、安装孔的倒角、光学窗口的透光结构,甚至连基板上每个焊盘的位置、贴片元件的高度都按照实物尺寸做了1:1复刻,在做设备整体装配的时候,可以直接把这个模型导入到装配体中,检查安装位的干涉情况,提前排异安装时排针和周边结构件的冲突、光学窗口被遮挡的问题,减少实际打样后的结构修改次数。模块的所有棱角都做了0.2mm的圆角处理,和实物的加工工艺保持一致,基板边缘的V-CUT加工痕迹、丝印层的字符标识都做了对应呈现,保证模型和实物的外观一致性,在做产品渲染、结构验证的时候都能达到足够的精度要求。
