3.5*1.3mm规格DC002直流电源插孔连接器

　　在消费类电子、小型工控板卡、便携检测设备的板级电源输入设计中，DC电源插座是应用频次极高的板载接插件，其中3.51.3mm规格的DC002插孔，是小功率直流供电场景的常用选型。这类接插件主要承担外部直流电源与设备内部电路的物理连接与电力传输作用，适配外径3.5mm、内径1.3mm的公头DC电源插头，常见于路由器、小型开发板、手持检测仪器、桌面小型外设等额定电流不大的直流供电设备上，能够在频繁插拔的使用场景下保持稳定的接触性能，避免出现接触不良导致的供电中断、电压跳变等问题。

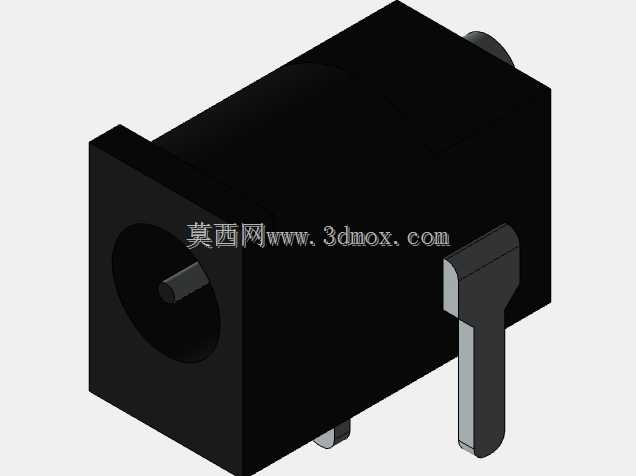

　　从结构设计逻辑来看，这款DC002插座采用卧式侧插的板载安装形式，主体绝缘基座采用耐高温工程塑料注塑成型，能够满足波峰焊、回流焊等常规PCB焊接工艺的温度要求，不会在焊接过程中出现基座变形、插针移位的问题。内部导电接触件采用弹性铜材加工，表面做镀镍处理，兼顾导电性能与抗氧化能力，中心插针对应电源正极，外围环形接触弹片对应电源负极，插拔过程中环形弹片能够产生均匀的抱紧力，保证公头插入后接触电阻稳定，不会因为设备轻微晃动出现供电瞬断的情况。插座一侧设计有带定位凸点的卧式固定插脚，焊接到PCB对应焊盘后能够提升插座与板卡的结合强度，避免多次插拔后插座出现松脱、焊盘脱落的问题。

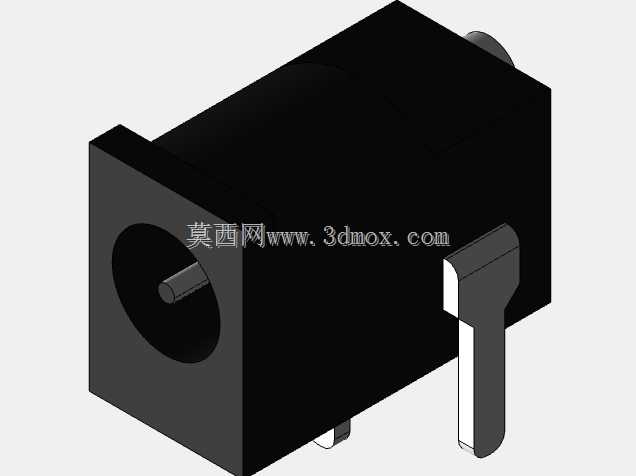

　　从安装边界与尺寸适配角度，这款插座的主体为方块状绝缘壳体，前端为圆形插孔开口，安装时需要在PCB板上对应位置预留匹配的插脚焊盘与定位孔，壳体突出PCB板面的高度需要匹配设备外壳的开孔位置，保证公头插头能够顺利从外壳开孔插入插座，不会出现壳体干涉导致插头无法插到底的情况。设计建模过程中需要重点关注插孔中心轴线与PCB板面的平行度公差，插脚的位置度公差需要控制在常规板级焊接的允许范围内，避免出现焊盘对不上、插脚过孔无法穿过的加工问题。同时要考虑插座尾部与周边板上元器件的安全距离，避免焊接过程中焊锡流淌导致相邻焊盘短路，也要预留足够的插拔操作空间，方便用户在使用时顺利插拔电源插头，不会被周边较高的元器件挡住操作空间。

　　在实际选型应用中，这类DC插座的额定电流、耐压参数需要匹配设备的供电需求，3.51.3mm规格的DC002通常适配12V及以下电压、1A以内电流的小功率供电场景，不能用于大电流供电设备，避免接触件过热导致绝缘基座融化、接触失效。建模时除了还原插座本身的结构尺寸，还需要模拟公头插入后的配合状态，检查插拔行程内是否存在结构干涉，固定插脚的长度要匹配常规PCB板厚，伸出焊盘的长度满足波峰焊的吃锡要求，保证焊接后的固定强度。绝缘基座的边角做了小圆弧过渡处理，避免生产组装过程中尖锐边角划伤操作人员或者损坏周边线材，外壳的安装定位面设计平整，能够紧贴PCB板面，焊接后不会出现歪斜翘起的情况。
