0.25W四频段10K碳膜直插电阻

　　做消费类电子、工控板卡三维布局的时候，直插电阻的安装避让是很多新手容易踩坑的点，不少人直接调用标准件库的简化模型，忽略引脚成型后的实际占位，等到打样回来才发现引脚和周边焊盘、接插件、结构件干涉，轻则飞线返工，重则整板报废。这套10K阻值0.25W功率的四频段直插碳膜电阻模型，就是针对板级三维布局的实际需求做的全参数还原，覆盖了电子装联里最常用的几种引脚成型间距，不用设计师再手动调整引脚弯折角度、伸出长度，直接拖进装配体就能用。

　　从实际应用场景来说，这类0.25W碳膜电阻是通孔插装工艺里用量最大的无源元件之一，小到DIY手工焊接的实验电路板、学生课程设计的洞洞板作品，大到工业控制板卡、电源模块、老式家电的主控板，只要是采用波峰焊、手工焊的通孔工艺板卡，几乎都能见到它的身影。和贴片电阻相比，直插电阻的功率冗余更大，手工更换更方便，抗机械振动能力更强，在一些对可靠性要求高、维修频率高的设备里，至今还是不可替代的选型方案。

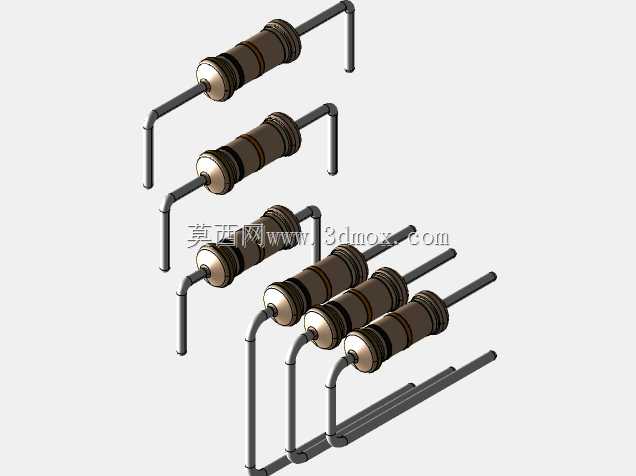

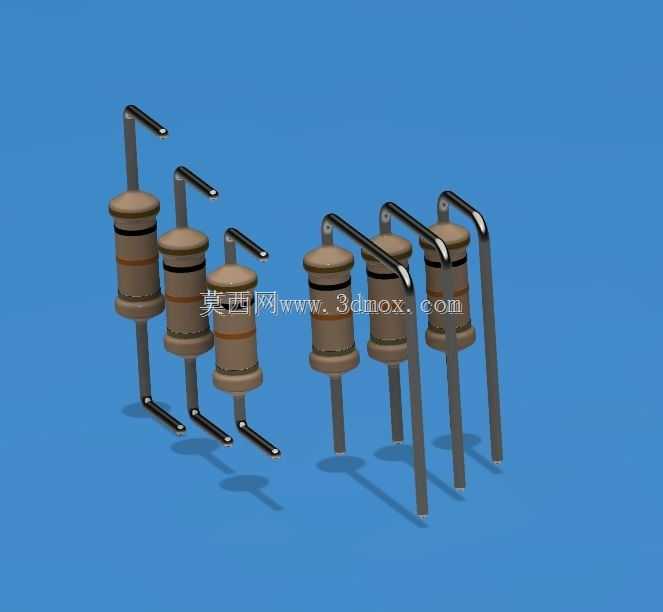

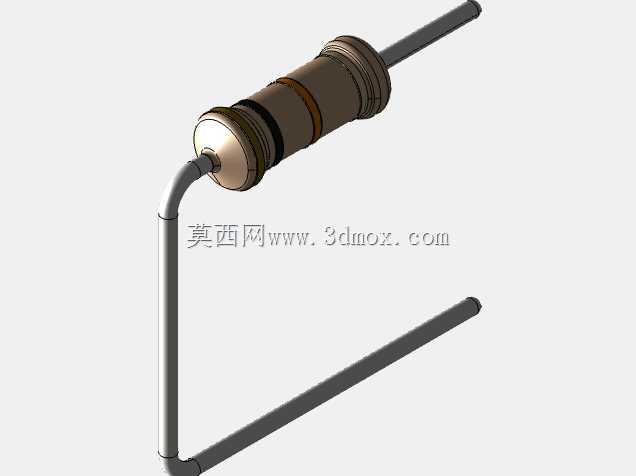

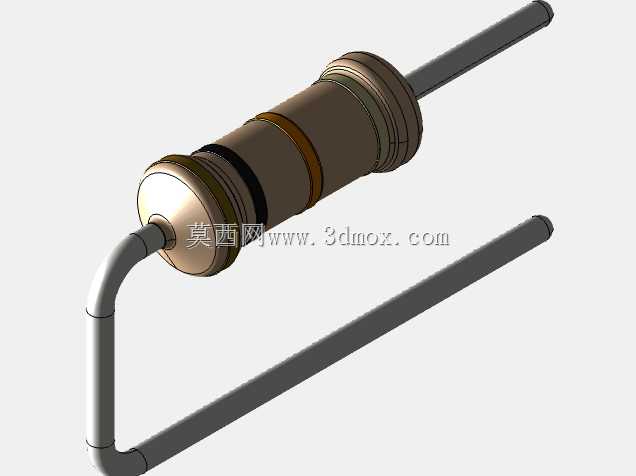

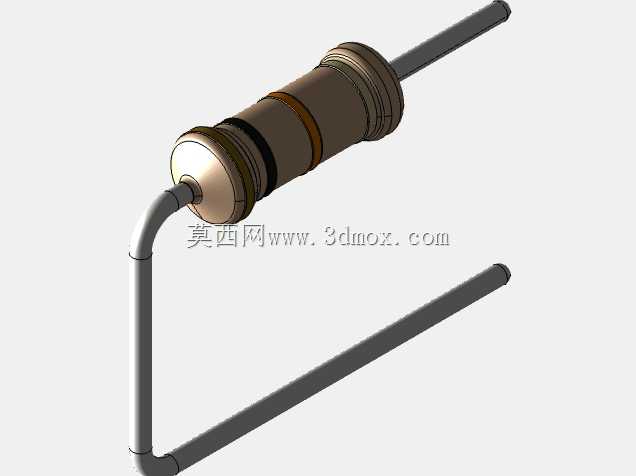

　　这套模型还原了六种最常用的引脚成型规格，分别对应不同的安装场景：轴向5mm间距适合高密度排布的信号处理电路，能在有限的板卡面积里排布更多元件；轴向7.5mm间距是民用消费电子里最通用的规格，兼容大多数标准焊盘间距设计，不管是自动插件机还是手工焊接都有很好的适配性；7mm轴向间距多用于小尺寸电源板的局部信号采样位置，能避开板上的小型贴片电容、二极管的安装高度；10mm间距分轴向和水平两种成型方式，轴向10mm间距多用于大电流回路的限流位置，拉大引脚间距能避免高压下的引脚爬电问题，水平10mm间距则是卧装电阻的标准规格，能降低元件整体安装高度，适配外壳内部空间局促的薄型设备；水平12mm、15mm间距的成型方案，多用于跨接在板上走线、小型贴片元件上方的场景，不用额外在PCB上开槽避让走线，能简化PCB布线难度，这两种大间距卧装的电阻，在老式电视机、收音机的射频板上非常常见，也就是模型标注的四频段适配场景，不同的引脚长度对应不同频段电路里的安装位置，避免引脚过长带来的寄生参数影响高频信号稳定性。

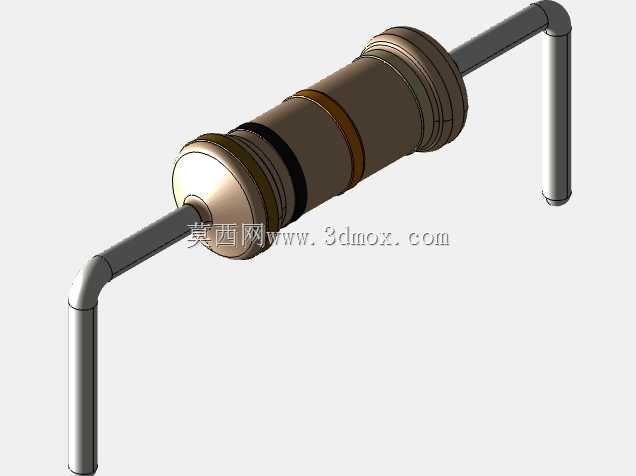

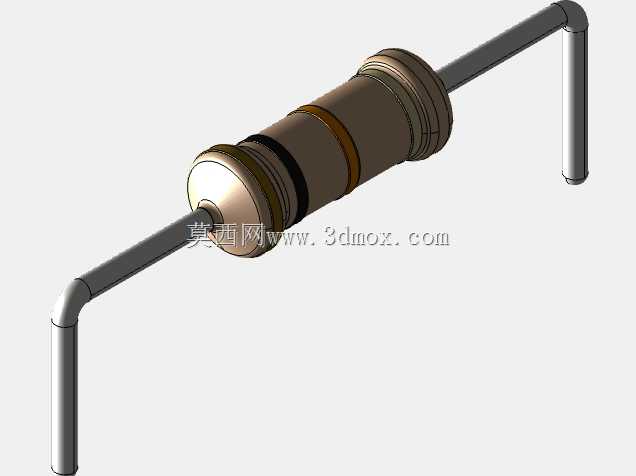

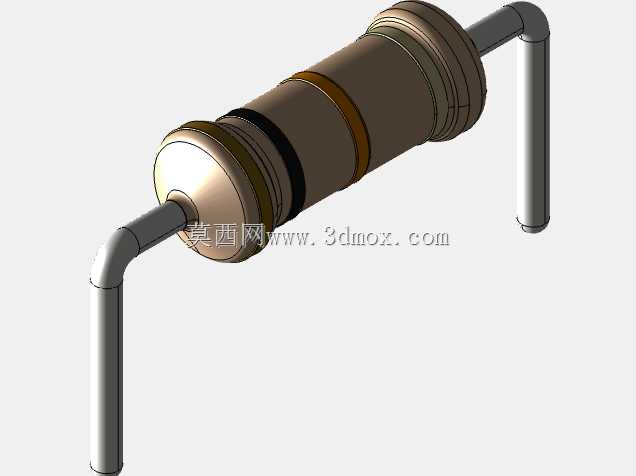

　　模型本体还原了碳膜电阻的典型结构：两端的金属压帽、环氧塑封的电阻本体、表面印刷的色环标识都做了等比例还原，默认的色环配色对应10KΩ阻值5%精度的通用规格，设计师可以根据自身选型需求，在三维编辑器里直接修改色环颜色，快速匹配不同阻值、精度的同封装电阻，不用重复建模。引脚部分还原了实际生产中的弯折弧度，不是生硬的直角折弯，和工厂自动插件机加工出来的引脚成型效果一致，引脚末端的切角也做了还原，能准确模拟插件时引脚穿过焊盘后的伸出长度，方便设计师核对引脚伸出焊盘的长度是否符合波峰焊的工艺要求——一般来说直插元件引脚伸出焊盘1-2mm是最优长度，太长容易在焊接时连锡，太短则容易出现虚焊。

　　安装边界方面，这套模型把每个规格的电阻实际占用空间都做了准确还原：立装状态下，电阻本体距离PCB板面的高度、引脚弯折后的横向占位、引脚之间的最小安全间距都和实物一致，设计师在做板卡布局的时候，可以直接用模型做干涉检查，不用再给电阻预留多余的安全余量，能最大化利用板卡空间。比如在排布电源输入回路的限流电阻时，可以直接核对电阻本体和周边电解电容、整流桥的安装高度差，避免外壳装配时压到元件；在做射频电路布局时，可以通过模型准确核对电阻引脚的长度，评估引脚寄生电感对高频信号的影响，提前调整布线走向。

　　很多工程师在做三维布局的时候，觉得直插元件结构简单，随便画个圆柱体加两根直线当引脚就行，实际上这种简化模型带来的设计隐患非常多：比如忽略引脚的弯折半径，会导致设计的焊盘间距和实际引脚成型间距不匹配，生产时插件工人需要手动掰动引脚才能插装，长期下来会在电阻引脚和压帽的连接位置产生应力，容易出现引脚断裂、接触不良的问题；再比如忽略电阻本体的实际直径，把两个电阻排布得太近，过波峰焊的时候两个电阻的本体容易因为高温挤压靠在一起，留下安全隐患。这套模型完全按照实物的尺寸公差做了还原，本体直径、引脚线径、弯折半径、引脚伸出长度都和量产元件的参数一致，能直接用于生产前的布局校验，减少设计迭代次数。

　　另外模型包含了完整的步骤特征，设计师可以根据自己的设计需求，修改引脚的弯折角度、本体长度，快速衍生出其他功率等级、其他阻值的同类型直插电阻模型，不用从零开始绘制草图、做特征，能大幅提升建模效率。比如需要用到0.5W的同类型电阻时，只需要修改本体的直径和长度参数，调整引脚的线径，就能快速生成符合要求的模型，适配不同的设计场景。
