齿轮箱盖腔与核心组件结构设计

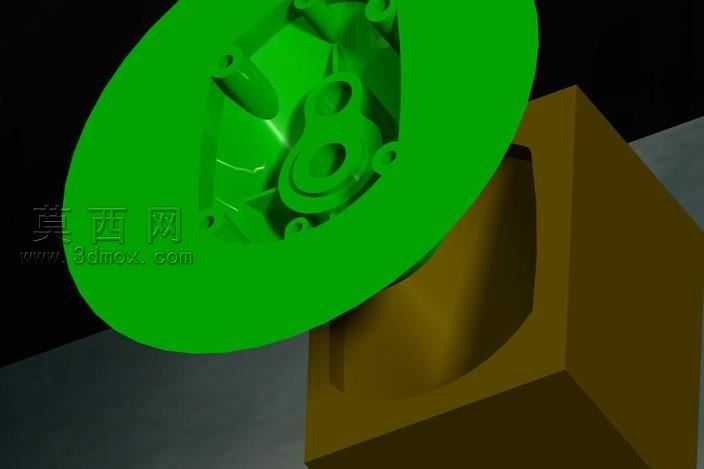

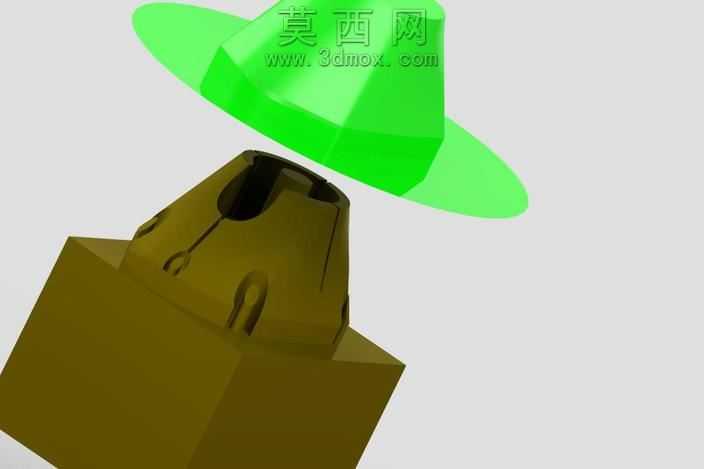

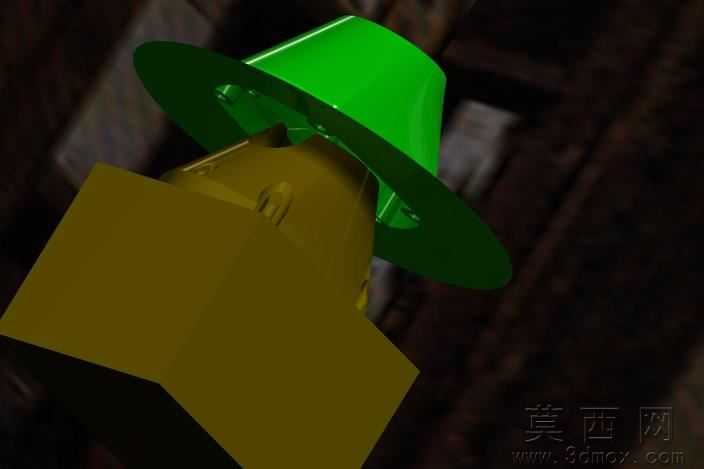

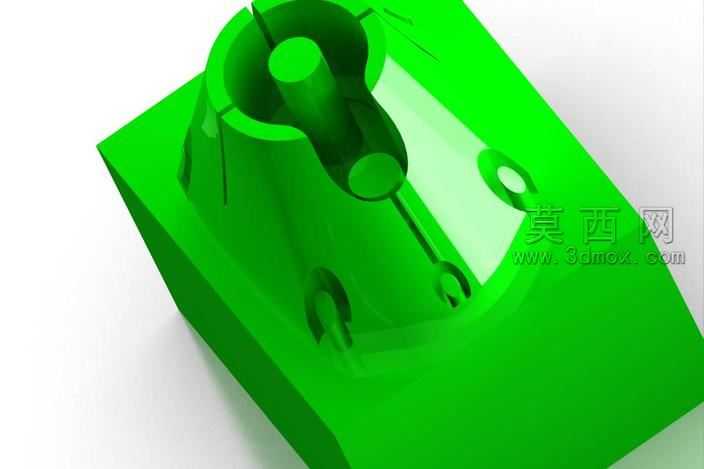

本作品采用Pro/Engineer Wildfire平台完成全参数化三维建模，整体围绕齿轮箱的盖腔结构与核心传动配合部件展开设计，建模过程严格遵循机械传动部件的装配逻辑与尺寸配合规范，从基础草绘阶段就对盖腔的安装定位基准、核心部件的同轴度要求做了全约束定义，避免后续特征生成出现装配错位问题。盖腔部分采用实体拉伸结合拔模特征构建主体轮廓，针对安装法兰边做了均匀厚度的薄壁处理，同时在腔体内部预留了齿轮啮合的避让空间、润滑介质的流道间隙，对腔体与核心部件配合的止口位置做了精确的公差预留建模，保证虚拟装配时能够实现无干涉的贴合效果。核心部件部分采用旋转切除、阵列特征完成齿形配合结构的搭建，对部件上的定位卡槽、安装孔位做了与盖腔安装位的一一对应匹配，建模过程中对所有圆角过渡、加强筋结构都做了符合铸造工艺要求的参数设置，避免出现尖锐棱角、壁厚不均等不符合实际加工要求的结构。渲染阶段针对不同部件赋予了差异化的材质属性，盖腔部分采用橄榄绿色的工程塑料质感材质，核心部件采用军黄色的铸钢哑光材质，通过环境光漫反射参数调整，清晰呈现出盖腔的外轮廓曲面、法兰边的平整安装面，以及核心部件上的卡槽、加强筋等细节结构，通过爆炸视角的渲染排布，直观展示了盖腔与核心部件的装配对应关系，能够清晰观察到两个部件的配合接触面、定位结构的对应位置。整个设计过程从齿轮箱的实际功能需求出发，既保证了盖腔的密封防护、安装定位功能，也兼顾了核心传动部件的支撑、配合需求，所有特征建模均保持参数可编辑状态，可根据实际传动参数、安装尺寸要求快速调整对应特征尺寸，适配不同规格的齿轮箱设计需求，模型结构完整，细节还原度高，可直接用于装配验证、结构校核以及后续的工程图导出工作。
