电机侧装固定安装支座结构设计

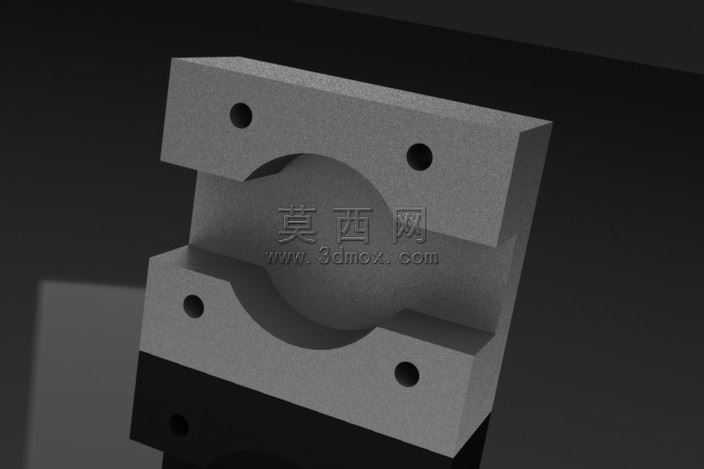

本作品为电机侧装固定支座的三维设计模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工工艺规范，所有特征均采用草图驱动、参数关联的方式构建，确保模型可根据实际安装的电机尺寸进行快速参数调整，适配不同规格的侧装式电机安装需求。模型整体为方块式分体夹持结构，中部设置半圆形夹持容腔，上下两部分结构通过对称分布的四个安装孔实现锁紧固定，可紧密包裹电机侧部的圆柱安装面，保证电机安装后的同轴度与稳定性，避免电机运行过程中出现晃动、偏移的问题。建模阶段对所有棱边做了符合工艺要求的倒角处理，既消除了锐边带来的装配安全隐患，也还原了实际机加工零件的真实细节。渲染环节采用哑光金属材质模拟实际铸铁支座的质感，调整材质粗糙度、反光度参数还原铸铁件的表面肌理，搭配暗调背景与定向打光，清晰呈现支座的结构层次、孔位分布与夹持面的形态，直观展示产品的实际外观效果。设计过程中充分考虑安装使用的实用性：上下分体的结构设计降低了装配难度，无需将电机沿轴向穿入支座即可完成侧装固定，适配安装空间受限的使用场景；四个安装孔采用对称式分布，保证锁紧力均匀分布在夹持面四周，避免局部应力集中导致的支座变形或电机外壳损伤；中部半圆形容腔的尺寸公差经过合理预留，可保证与电机外壳的配合精度，同时兼顾装配的便利性。整体结构简洁紧凑，无冗余设计，所有结构特征均服务于电机侧装固定的核心功能，既满足结构强度要求，也兼顾了加工工艺性与装配便捷性，可直接用于相关电机安装结构的设计参考、装配模拟以及工程图纸的生成。
