异步电动机用感应式转子轴结构设计

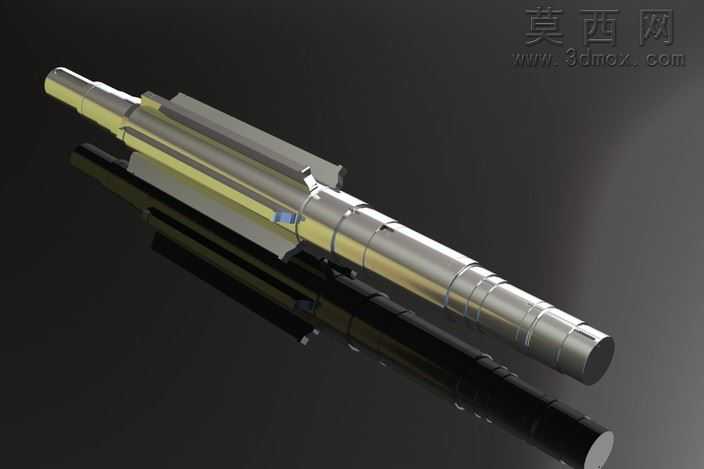

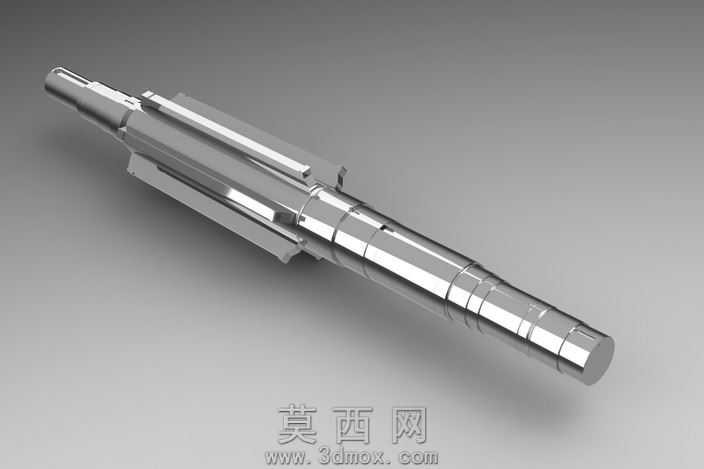

本模型为异步电动机配套的感应式转子轴三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，全程以实际电机转子轴的加工装配逻辑为核心依据，先通过旋转凸台指令生成轴体的基础回转基体，严格匹配不同轴段的直径差、长度尺寸公差要求，依次完成轴承配合段、铁芯安装段、轴伸端、锁紧定位槽等核心结构的特征搭建。建模过程中对轴肩过渡位置做了精细化处理，所有变径处均设置符合机械设计标准的圆角过渡，避免应力集中问题，同时精准还原了轴体上用于铁芯定位的卡槽、用于轴承轴向固定的卡簧槽、用于传递扭矩的键槽等细节结构，每一处特征的尺寸都参照中小型异步电机的通用设计规范设定，保证模型结构符合实际生产的工艺要求。材质渲染阶段，针对轴体的金属材质特性，调整了金属材质的反射率、粗糙度参数，还原了合金钢加工后的金属光泽与机加工纹理质感，渲染时采用暗调背景配合定向打光，清晰呈现轴体各段的阶梯结构、表面加工细节与轮廓特征，让模型的结构层次一目了然。设计思路上，该转子轴作为感应电机的核心传动部件，整体采用阶梯轴的经典结构布局，从轴伸端到非传动端的直径依次变化，既满足不同位置的零件装配需求，又能优化轴体的受力分布，提升轴的整体刚性与运行稳定性；铁芯安装段的直径与长度匹配对应规格的转子铁芯内孔尺寸，保证铁芯压装后的同轴度，轴承位的尺寸精度按照IT6级公差要求设定，确保与滚动轴承内圈的过盈配合要求，轴端的倒角设计既方便装配时的零件导入，又能去除加工毛刺提升装配安全性。整个模型的结构完全遵循电机转轴的设计规范，无冗余特征，各部分结构的位置、尺寸都经过合理性校验，既可以作为电机设计的参考方案，也可用于相关机械课程的结构教学演示，清晰展现感应电机转子轴的典型结构与设计逻辑。
