LM2596直流降压转换模块结构设计

项目分类:变压器 发布时间:2025-02-09 ID:919665
  • LM2596直流降压转换模块结构设计
  • LM2596直流降压转换模块结构设计

  在嵌入式设备开发、小型工控终端搭建、车载电子改装以及实验室原型电路验证场景中,直流电压转换是绕不开的基础环节,不同功能模块的供电电压往往存在差异,比如主控板常用5V供电、传感器阵列可能需要3.3V稳定输入,而前端供电常取自12V车载电源、24V工业总线或者锂电池组,这就需要可靠的降压转换单元完成电压匹配,LM2596架构的降压转换模块正是这类场景下应用极广的成熟方案。

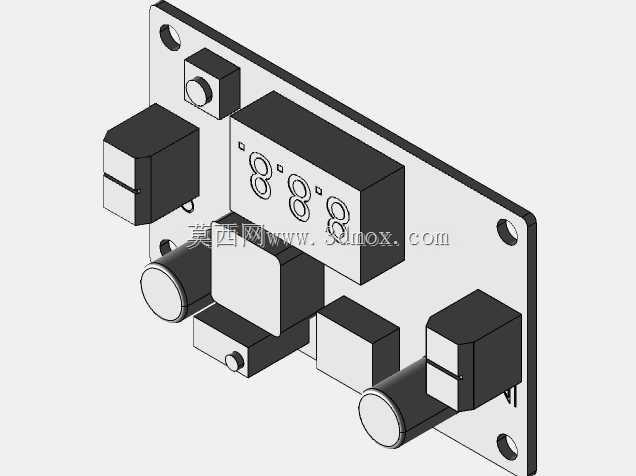

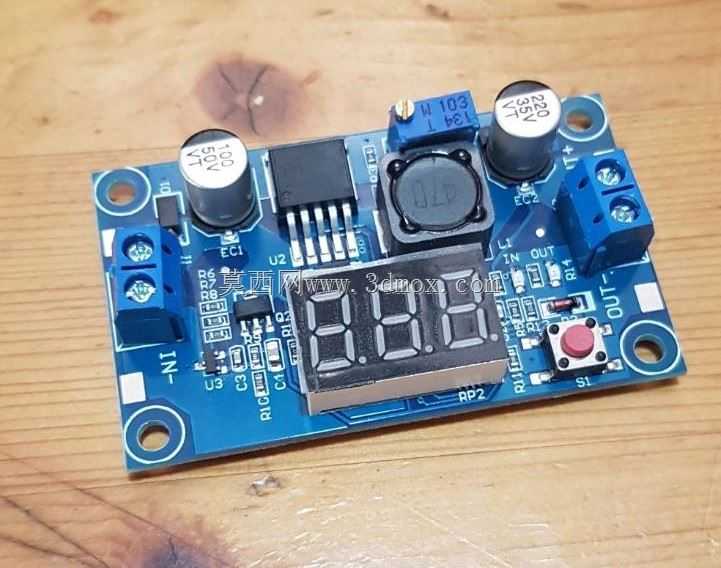

  从结构设计角度看,这款模块采用标准安装板布局,基板为矩形环氧玻纤板,四个角预留了标准通孔安装位,安装孔位间距适配通用电子安装槽、导轨卡扣以及3D打印定制安装座的固定需求,安装时可通过M3螺丝直接固定在设备内部的安装平面上,也可配合铜柱实现层叠安装,充分利用设备内部的立体空间,避免与其他板卡产生干涉。板上元件布局遵循电源类电路的设计逻辑,功率电感、输入输出电解电容、整流肖特基二极管这些发热元件与调压电位器、接线端子做了分区排布,大电流走线路径短而宽,尽可能降低线路压降与寄生参数影响,同时发热元件之间预留了足够的散热间隙,在自然对流条件下即可满足额定功率下的散热需求,无需额外加装散热片即可在常规工业环境温度范围内稳定工作。

  模块的输入输出端采用立式接线端子设计,接线方向垂直于基板平面,接线操作时无需倾斜工具,在设备内部紧凑空间里也能顺利完成导线压接,端子的额定电流匹配模块最大输出能力,压接后导线拉脱力满足工控设备抗振动要求,不会因为设备运行中的持续振动出现接线松脱、接触不良的问题。板载的多圈精密调压电位器布置在板边易操作位置,调试时用小号一字螺丝刀即可旋转调节输出电压,调节过程平滑无跳变,电压调整范围覆盖常用的低压直流供电区间,可适配不同负载的电压需求。

  从实际使用的边界条件来看,这款模块的整体外形厚度控制在常规直插元件的高度范围内,板上最高元件为电解电容,整体高度不超过15mm,对安装空间的竖向尺寸要求很低,即使是厚度有限的塑料外壳设备,也能轻松容纳。安装时需要注意输入输出端的极性标识,反接会直接造成模块损坏,实际结构设计中可在安装位周边增加防呆凸台,避免组装时出现接线方向错误。模块的输出纹波控制经过布局优化,在额定负载下可满足多数数字电路、模拟小信号电路的供电要求,无需额外增加过多滤波元件即可直接给敏感负载供电,减少外围电路的元件数量,缩小整体设备的PCB占用面积。

  在做整机结构设计时,这类电源转换模块的位置通常要远离高频信号处理电路,避免开关电源的工作频率对弱信号产生干扰,这款模块的开关频率为固定值,在结构布局时可针对性地在模块与敏感电路之间增加简单的金属屏蔽挡板,进一步降低电磁干扰的影响。模块的基板边缘做了圆角处理,没有尖锐毛刺,组装操作时不会划伤操作人员的手部,也不会刮伤设备内部的其他导线绝缘层,提升组装过程的安全性。对于需要做三防处理的户外使用设备,这款模块的元件排布间隙足够,三防漆可以均匀覆盖所有焊点与元件引脚,不会出现积液、遮盖不到位的问题,满足潮湿、多粉尘户外场景的使用要求。

  在原型开发阶段,这款模块的标准化尺寸可以直接适配市面上通用的面包板供电接口、洞洞板安装位置,开发者无需单独设计电源转换电路,直接选用该模块即可快速搭建供电系统,缩短开发周期。批量应用时,模块的安装孔位、接线端子位置固定,可直接在整机的结构件上预留对应的安装柱与走线槽,无需针对不同批次的模块做结构调整,降低整机结构的设计迭代成本。模块上的所有直插元件均采用工业级常规封装,后期维护时替换元件非常方便,不需要特殊的焊接工具即可完成故障元件的更换,降低设备后期的维护成本。
