带HMI人机交互的工业设备操作面板

　　在工业电控系统的现场部署环节，操作面板是操作人员与设备核心控制单元建立交互的核心物理载体，这款集成HMI显示屏的操作面板，主要适配中小型工业电控柜、电源配套控制单元、小型产线本地控制站点的安装需求，可直接嵌入标准电控柜的柜门安装位，无需额外定制开孔转接件，能大幅缩短现场电控集成的施工周期。从结构设计逻辑来看，这款操作面板采用了盒式一体化壳体结构，主体壳体采用冷轧钢板折弯焊接成型，表面做哑光喷塑处理，既可以抵御车间环境内的粉尘、少量切削液飞溅，也能避免金属壳体反光对操作人员观察屏幕造成的干扰，壳体的安装法兰边预留了均匀分布的固定孔位，可适配厚度1.5mm到3mm之间的标准电控柜柜门，安装时仅需在柜门开出对应尺寸的矩形开孔，将面板嵌入后从背部拧紧固定压片即可完成安装，不需要额外的支撑结构。

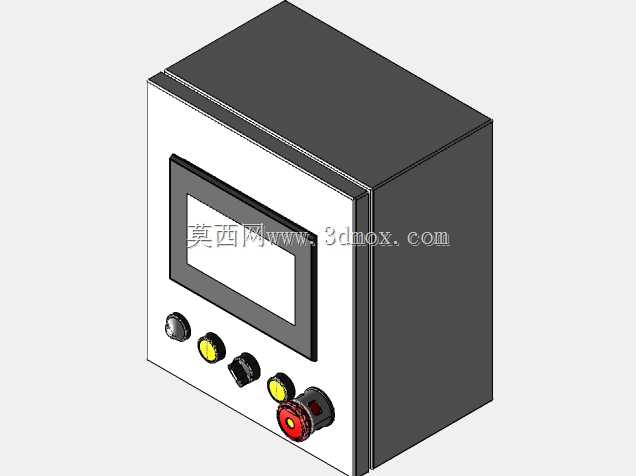

　　面板正面的布局经过实际操作场景的反复验证，上方区域嵌入一块工业级HMI显示屏，屏幕周边做了凸起的防护边框，可避免现场搬运、操作过程中硬物直接磕碰屏幕表面，屏幕下方的操作区域按照操作频率排布控件：最左侧为黑色旋钮式选择开关，用于设备的手动/自动模式切换，旁边依次排布黄色带灯状态按钮、黑色功能调节旋钮、黄色带灯启动按钮，最右侧为红色带防护座的急停按钮，急停按钮采用旋转复位结构，防护座高出面板表面8mm，可有效避免误触触发急停，所有按钮与旋钮的安装间距均预留了足够的手指操作空间，即便操作人员佩戴劳保手套也能准确完成操作，不会出现相邻控件误触发的问题。

　　从功能实现层面，这款操作面板的内部预留了HMI模块的安装槽位、按钮接线端子排的固定位置，走线槽沿着壳体内壁排布，强电与弱电走线区域做了物理分隔，可避免控制信号与动力线路之间的电磁干扰，壳体背部预留了标准的格兰头安装孔，方便外部线缆接入壳体内部完成接线，同时壳体的接缝处都设计了密封胶条安装槽，安装密封胶条后可达到IP54的防护等级，能够满足多数普通工业车间的使用环境要求。

　　在实际应用场景中，这类操作面板常配套用于电源控制单元、小型单机设备的本地控制端，操作人员可通过HMI屏幕实时查看设备的运行参数、电压电流数值、故障报警信息，通过下方的按钮与旋钮完成模式切换、参数微调、启动停止等常规操作，急停按钮可在设备出现异常状况时第一时间切断控制回路，保障设备与操作人员的安全。设计过程中充分考虑了不同场景的安装兼容性，壳体的深度尺寸控制在合理范围内，不会因为面板深度过大挤占电控柜内部的元件安装空间，同时所有控件的安装位置都符合人体工程学要求，当面板安装在距离地面1.2米到1.5米的标准操作高度时，操作人员站立状态下视线可自然落在HMI屏幕中心区域，手部操作按钮时无需过度抬臂或者弯腰，长时间操作也不易产生疲劳感。另外，面板的表面涂层选用了耐油污的哑光材质，车间环境内沾染的油污、灰尘可直接用中性清洁剂擦拭，不会出现涂层脱落、表面留痕的问题，所有外露的控件都选用工业级标准件，后期维护更换时可直接采购同规格标准配件，无需定制专用零件，能有效降低设备后期的维护成本。
