音频设备用RCA同轴插孔连接结构

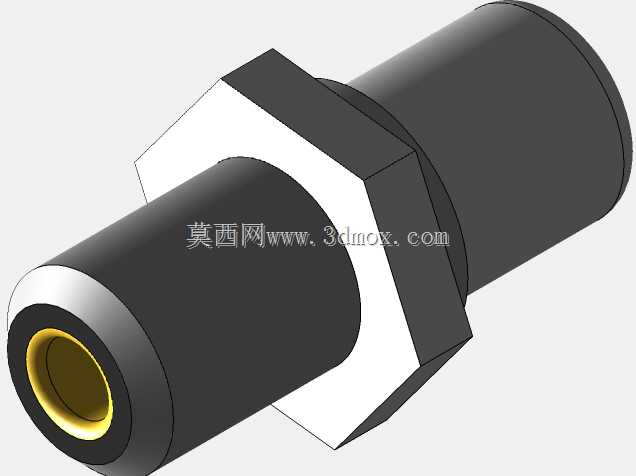

　　日常做消费类电子、专业音视频设备的结构设计时，RCA类同轴插孔是绕不开的基础接插件，这类接口最早用于无线电设备的射频信号接驳，后来凭借同轴结构的抗干扰特性，成为模拟音频、复合视频信号传输的通用接口，在功放、调音台、老式影碟机、机顶盒、车载影音单元甚至部分工业测控设备的模拟信号端口上都能见到。这款插孔的结构设计完全围绕同轴信号传输的核心需求展开，从端部看过去，中心的铜质内芯是信号正极，外围的金属壳体既是信号负极回路，也承担电磁屏蔽的作用，能减少外界杂散电磁信号对弱模拟信号的干扰，避免音频传输出现底噪、视频传输出现水波纹这类常见问题。

　　从安装适配的角度看，这款插孔采用了外螺纹加六角定位台的结构，和常见的卡扣式面板安装插孔不同，螺纹结构可以让插孔在金属或塑料面板上实现更牢固的固定，六角台可以配合扳手拧紧，避免设备频繁插拔接口时插孔跟着转动，扯坏内部的焊接引脚。设计这类接插件的时候，首先要匹配标准RCA公头的插拔公差，内芯的直径、插合深度，还有外圈的抱紧力度都要卡在通用规范里，不然会出现插不进去、插合过松接触不良、或者插拔过紧磨损公头镀层的问题。实际选型时要注意安装边界，螺纹段的长度要适配面板的厚度，六角台的对边尺寸要给面板开孔留足够的限位空间，尾部的焊接端要预留足够的走线空间，避免焊好线之后尾部和设备内部的其他结构件干涉。

　　在不同的应用场景里，这类插孔的细节设计会有区别，比如专业音频设备上用的插孔，内芯会采用镀金镀层减少氧化，降低长期使用后的接触电阻，避免信号衰减；车载场景用的插孔会在壳体和面板之间增加橡胶密封圈，提升防尘防水的能力，应对车内复杂的温湿度环境；工业设备上用的插孔则会加厚壳体的壁厚，提升抗振动的能力，避免设备运行中的振动导致接触瞬断。做三维建模的时候，要重点还原几个关键配合面：内芯的插接圆柱面、外螺纹的牙型轮廓、六角台的定位面、尾部焊杯的结构，这些尺寸直接和后续的面板开孔、公头适配、线束焊接相关，不能有偏差。很多新手建模的时候容易忽略插孔内部的绝缘衬套结构，这个部分是隔开中心信号极和外壳屏蔽极的关键，既要保证绝缘性能，也要有足够的耐热性，应对波峰焊时的高温不会变形移位。

　　实际生产中，这类插孔的金属外壳一般采用锌合金压铸或者黄铜车削加工，表面做镀镍处理，兼顾防锈和屏蔽性能，中心接触件采用黄铜车制后做镀层处理，内部绝缘件常用PBT或者PA66材质，满足耐温、绝缘的要求。在设备整机组装时，这类插孔一般是先固定在设备面板上，再把内部的PCB或者线束焊接到尾部引脚，设计时要考虑组装的工艺性，焊接端的位置要方便烙铁操作，不要被周边的电容、接口等元器件挡住。另外要注意，RCA接口属于非平衡信号传输接口，布线时要让插孔的接地端和设备的信号地可靠连接，走线尽量远离电源变压器、高频信号线这类干扰源，才能发挥出同轴结构的抗干扰优势。很多入门设计者做影音设备结构时，只关注接口的外形尺寸，忽略了接插件的屏蔽接地和布线避让，最后做出来的设备音频底噪大，视频有干扰，排查问题的时候往往要花很多时间在接口匹配上，提前在建模阶段把插孔的结构细节、安装边界、周边避让空间都确认好，能大幅减少后期试产的整改工作量。
