在边缘端AI推理部署场景中,外接式计算加速模块是补足终端设备算力短板的核心外设,这类设备长期处于插拔使用、随主机移动的工况,外壳结构的防护设计、散热效率、安装适配性直接决定设备的使用寿命与运行稳定性。本次呈现的结构针对谷歌Coral USB加速器的实际使用需求设计,完全围绕硬件本身的物理尺寸与运行特性展开,没有冗余的装饰性结构,所有造型特征都服务于功能实现。
从实际使用场景来看,这类USB加速器常被部署在嵌入式开发板、工业边缘网关、便携AI检测设备上,使用环境涵盖实验室桌面调试、工业机柜内固定安装、户外便携设备搭载等多种场景,外壳首先要满足的就是基础防护需求:整体采用带安装耳的一体式框体结构,四个角位预留的沉头安装孔可以直接配合M2螺丝将加速模块固定在设备壳体、安装支架或者PCB预留位上,避免长期使用过程中USB接口受插拔力、设备振动出现松脱接触不良的问题。壳体边缘做了均匀的圆角过渡,没有尖锐的棱角,既避免组装过程中划伤操作人员,也能在设备受磕碰时分散应力,减少壳体开裂的风险。

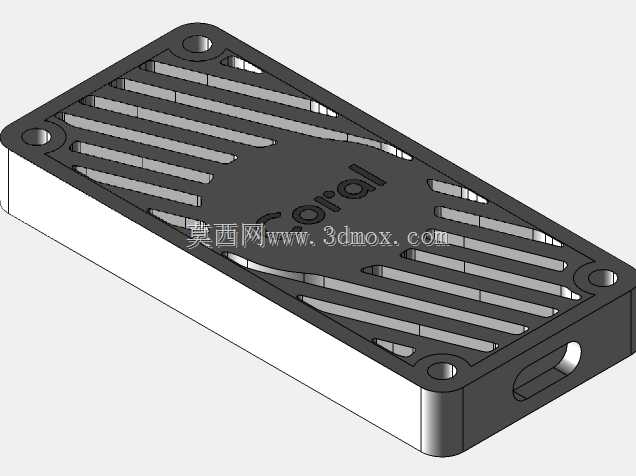

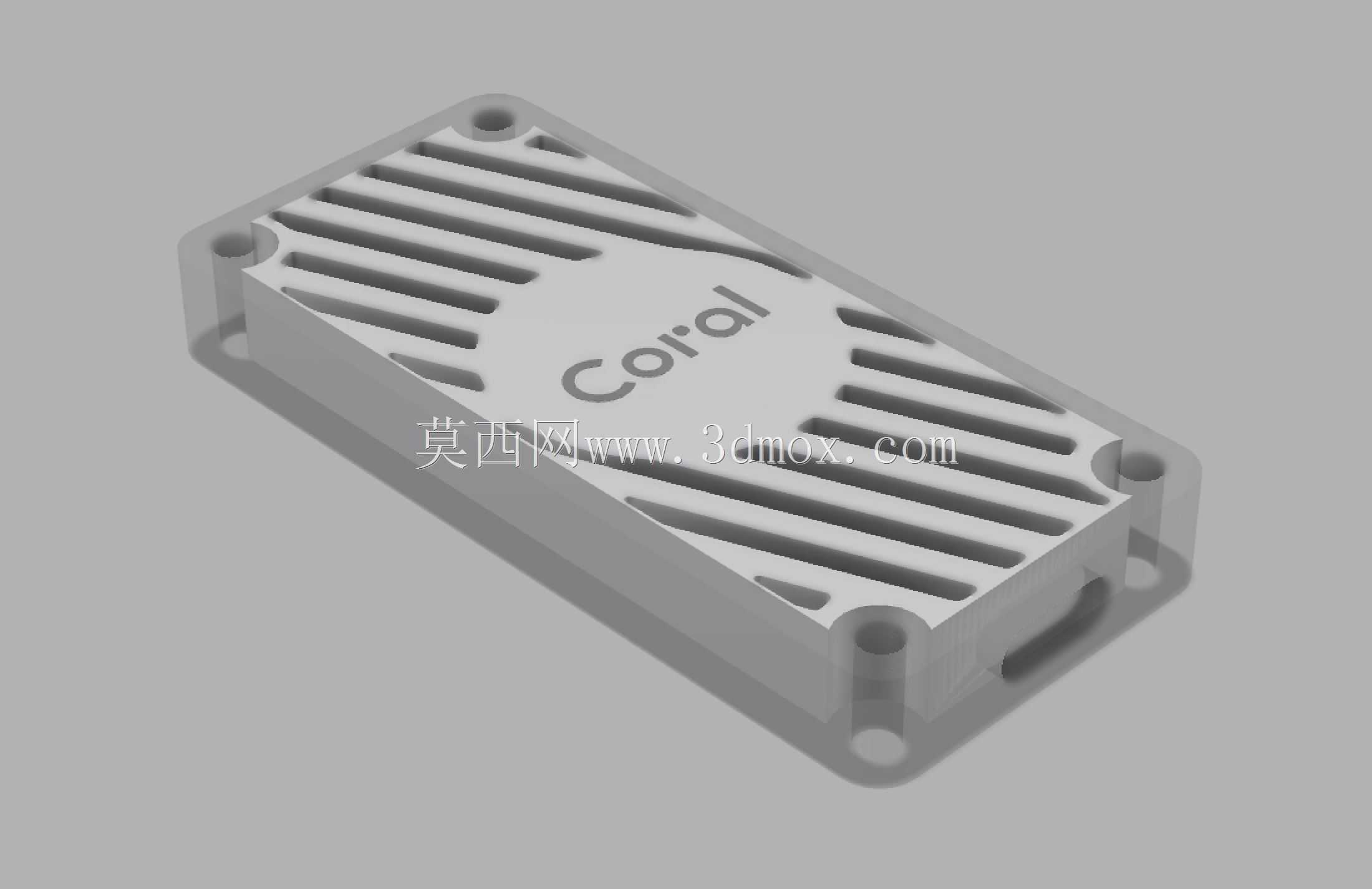

散热结构是这款外壳设计的核心考量,Coral USB加速器内置的TPU推理芯片在持续运行高负载AI模型时会产生稳定的热流,若热量无法及时散出,会触发芯片降频机制,直接导致推理帧率下降、延迟升高。壳体上表面采用了等间距排布的斜向格栅式散热槽,开槽方向顺着设备插入USB接口后的空气流动方向设置,当设备处于水平插接状态时,热空气可以顺着格栅槽自然向上流通,形成被动散热的风道,不需要额外加装散热风扇就能满足持续满负载运行的散热需求。格栅的开槽宽度经过反复校核,既保证足够的通风面积,又能阻挡日常使用环境中的灰尘、细小金属碎屑直接落到核心电路板上,降低电路短路的风险。壳体内部预留了精准的限位筋位,对应PCB板上的定位孔与接口位置,组装时只需要将电路板顺着筋位推入,就能让USB接口精准对准壳体端部的开孔,不需要额外打胶或者加装复杂固定件,装配效率高,后期维护拆解也十分方便。
安装边界方面,壳体整体尺寸严格控制在硬件本身的外围尺寸基础上,单边预留的壁厚不超过1.5mm,不会额外增加过多的安装占用空间,适配绝大多数紧凑空间内的安装需求。端部的USB接口开孔做了0.2mm的公差余量设计,既能保证公头顺利插入,又不会出现接口晃动间隙过大的问题。壳体下表面做了微磨砂的平面处理,当不需要螺丝固定、直接平放使用时,可以增加与接触面的摩擦力,减少设备被连接线拖拽移位的可能。考虑到部分场景下会给加速模块粘贴散热硅胶片,壳体内部对应芯片位置预留了0.8mm的间隙,刚好可以容纳标准厚度的导热硅胶片,让芯片热量可以通过硅胶片传导到壳体上,进一步提升整体散热效率。
从结构强度角度来看,壳体的安装耳位置做了局部加厚处理,螺丝锁附时的压力可以通过加厚的筋位分散到整个框体上,不会因为锁附力过大导致安装耳开裂。格栅条的厚度设置为1mm,既保证开槽的通风率,又有足够的结构强度,日常按压、轻微磕碰不会出现格栅断裂的问题。壳体上下盖的配合采用卡扣式结构,卡扣位置均匀分布在壳体两侧,扣合后上下盖之间的缝隙均匀控制在0.1mm以内,既不会出现松动异响,也能避免缝隙过大进入灰尘。对于需要经常插拔使用的场景,壳体端部的接口周围做了一圈凸起的防护边,当USB插头插入时,防护边可以承受插头插拔时的侧向力,避免力量直接传递到内部电路板的接口焊盘上,长期使用也不会出现焊盘脱焊的问题。
在实际的设备集成场景中,这款外壳结构可以直接适配各类边缘计算项目的硬件集成需求,不需要二次修改结构就能直接用于小批量的设备组装,所有的尺寸公差都按照通用注塑件的精度标准设计,开模量产时的成品率高,不需要复杂的后处理工序。对于三维建模从业者来说,这个结构的建模逻辑也具备参考价值:所有特征都围绕实际功能需求出发,没有为了造型美观添加无用的曲面或者结构,每一处壁厚、每一个开槽、每一条筋位都有对应的工程考量,完全服务于硬件的实际运行需求,是典型的功能性优先的工业外设外壳设计。
