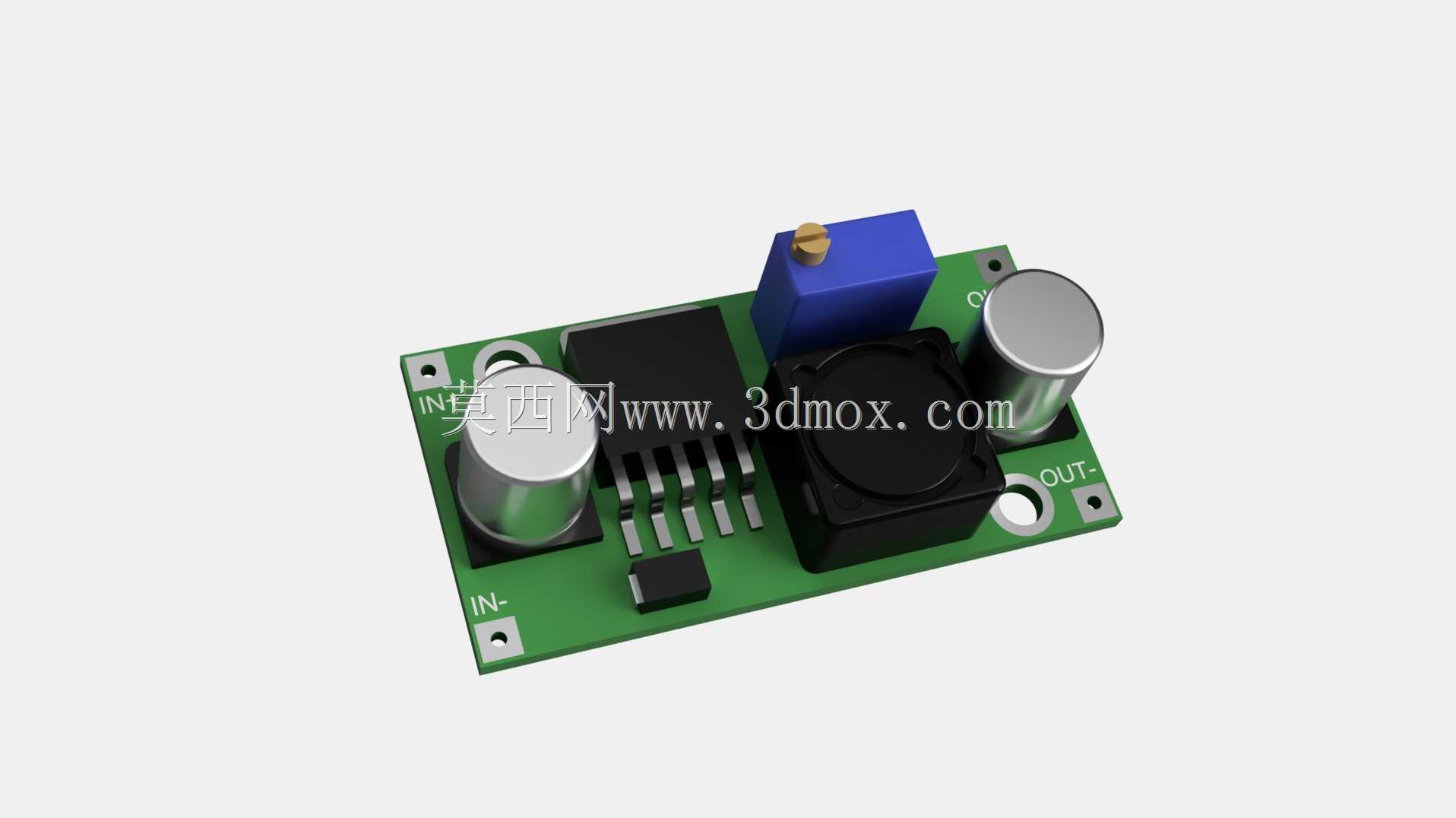

在嵌入式设备开发、小型工控终端供电、DIY电子项目改造、车载电子加装这类场景里,经常会遇到输入输出电压不匹配的问题,比如车载12V电源需要给5V单片机供电,24V工业传感器支路需要取3.3V控制电,这时候就需要一款稳定可靠的降压转换模块来完成电压匹配,本次建模还原的LM2596架构可调DCDC转换器,就是这类应用里普及率极高的一款器件。

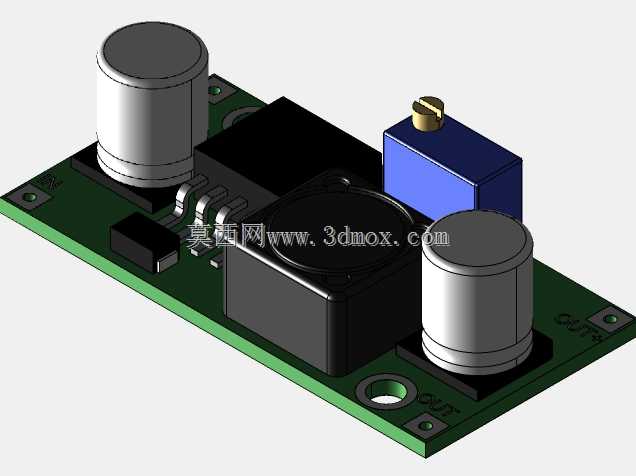

从实际使用的功能特性来看,这款模块采用非同步降压拓扑架构,核心控制芯片为LM2596-ADJ可调版本,支持宽范围直流电压输入,通过板载的多圈精密电位器可以连续调节输出电压,覆盖常用的3.3V、5V、12V等直流输出档位,能够满足绝大多数低压直流负载的供电需求。板载的两颗铝电解电容分别布置在输入、输出端口侧,输入端电容负责滤除输入电源的纹波与尖峰电压,避免前端供电的浪涌冲击损坏核心芯片,输出端电容则用来平滑降压后的输出波形,降低输出纹波系数,给后端负载提供更纯净的直流供电。功率电感采用屏蔽式封装,能够降低工作时的电磁辐射,避免对周边的敏感器件比如无线通讯模块、高精度传感器造成电磁干扰,续流二极管采用大电流肖特基器件,保证大负载下的续流可靠性,降低导通损耗。
在设计思路的还原上,建模过程完全参照市售量产模块的实际布局逻辑,PCB板采用FR-4玻纤板材质,板边做了圆角处理避免安装时划手,输入输出端分别标注IN、OUT丝印,防止使用者接反电源造成器件烧毁。电位器布置在板边位置,方便使用者在模块安装完成后,用螺丝刀伸入调节输出电压,不需要拆卸模块即可完成电压校准。两个固定安装孔布置在PCB板的对角位置,孔径适配M3螺丝,既可以用铜柱将模块固定在设备壳体内部,也可以配合尼龙扎带将模块绑扎在设备走线槽旁,适配多种安装场景。
从安装边界与外形尺寸来看,这款模块的整体外形为长方形布局,板上最高器件为顶部的铝电解电容,整体安装高度控制在15mm以内,能够轻松塞进绝大多数设备的内部预留空间,不会和周边结构件产生干涉。输入输出端采用焊盘式接线设计,既可以直接焊接导线完成接线,也可以自行焊接接线端子,适配不同的接线需求。模块的散热设计依靠PCB板上的覆铜区域完成,核心芯片的散热焊盘与PCB大面积覆铜连接,在额定负载下不需要额外加装散热片即可稳定工作,当负载电流接近额定最大值时,也可以自行在芯片表面粘贴小型散热片提升散热能力。
在实际工程选型过程中,这类模块常被用于老旧设备的供电改造、学生电子竞赛作品的电源部分设计、小型物联网终端的集成供电,因为其外围电路简单,转换效率高,外围器件少,不需要复杂的外围参数计算即可直接使用,相比分立元件搭建的降压电路,集成模块的一致性更好,故障率更低,能够大幅缩短项目的开发周期。建模过程中对板上每一个器件的位置、尺寸都做了1:1还原,包括电容的高度、电位器的调节槽位置、电感的外形尺寸、芯片的引脚排布,都和实物保持一致,能够直接用于设备结构设计阶段的装配干涉检查,提前确认模块在设备内部的安装空间是否足够,接线位置是否和周边结构冲突,避免后期打样后出现装配问题。
需要注意的是,这类模块属于非隔离型降压转换器,输入输出端共地,在需要隔离供电的场景下不能直接使用,同时在大电流负载下要注意输入输出的线径选择,避免线路压降过大导致输出电压不足,接线时要严格区分正负极,反接会直接造成模块烧毁,甚至连带损坏后端的负载设备。模块的电位器调节有一定的范围限制,调节时不要超过器件的输出电压范围,避免造成芯片工作异常。
