轮毂集成式电磁制动系统结构设计

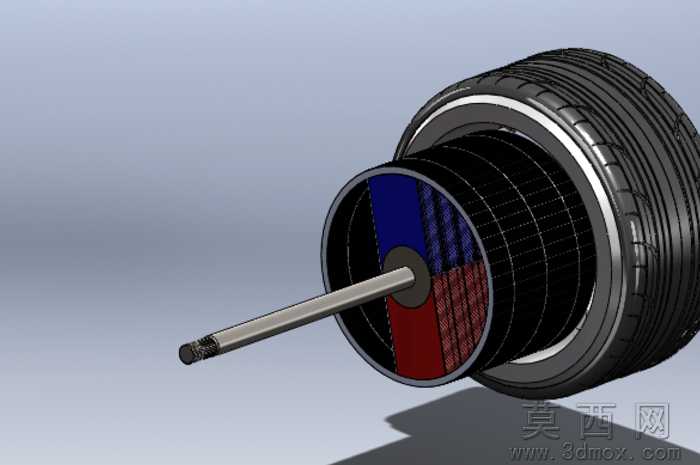

本模型采用三维参数化建模方式完成轮毂集成式电磁制动系统的全结构搭建，建模过程中严格遵循机械装配的尺寸配合逻辑，对轮轴、制动鼓、电磁线圈组件、轮胎总成、轮毂支撑结构等核心部件逐一进行特征建模，通过拉伸、旋转、切除、阵列等基础建模命令完成各零件的基础轮廓构建，针对线圈绕组的分层结构、制动摩擦面的纹理特征、轮胎胎面的防滑沟槽等细节做了精细化的特征处理，保证各部件的几何尺寸符合实际原型的装配公差要求。渲染阶段采用哑光金属材质模拟轮轴与轮毂壳体的金属质感，为橡胶轮胎赋予高粗糙度的深色橡胶材质，还原轮胎的真实触感表现，电磁线圈部分分别用红蓝两色区分绕组的正负极区域，搭配半透明的线圈封装材质直观展示内部绕组排布结构，场景内添加柔和的环境漫反射光源与定向投影光源，通过光影对比突出制动系统的层级装配关系，清晰呈现各部件的装配位置与连接逻辑。结构设计上采用轮毂内置式的布局方案，将电磁制动组件集成在轮毂内部空腔，轮轴贯穿制动组件中心作为支撑与传动载体，制动摩擦副贴合轮毂内侧壁面，电磁线圈通电后产生磁吸力驱动摩擦副压紧实现制动动作，整体结构紧凑，省去了传统液压制动的复杂管路布局，有效缩减了制动系统的占用空间。设计过程中优先考虑部件的装配可行性，对各连接部位的配合间隙做了模拟校验，避免出现装配干涉问题，同时通过剖面视角的展示方式，将内部线圈、摩擦组件、支撑结构的排布关系直观呈现，便于理解电磁制动的工作原理与动力传递路径，模型整体还原了原型磁制动系统的核心组件构成，清晰展现了集成式轮毂制动的结构优势与装配逻辑。
