多缸联动液压制动装置结构三维设计

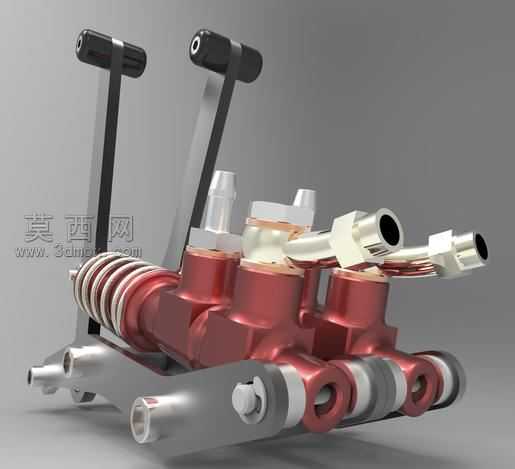

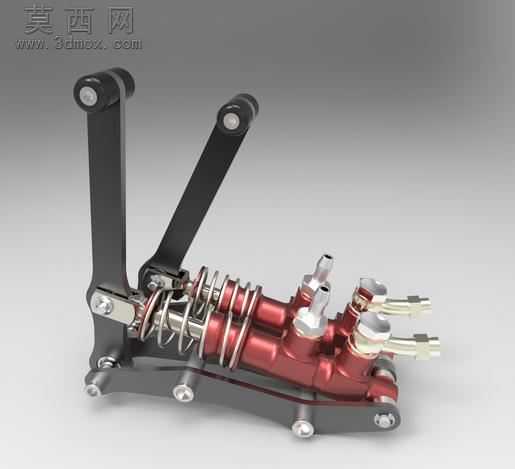

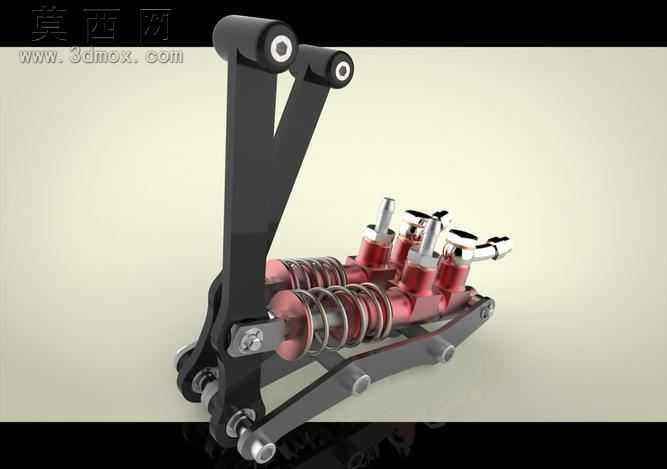

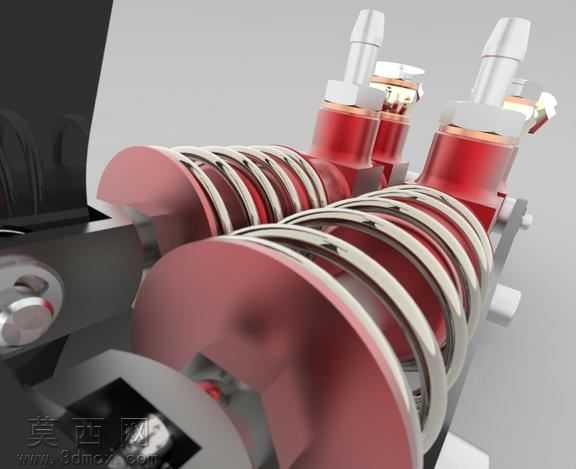

本作品为多缸联动液压制动装置的三维建模设计成果，建模阶段以实际制动系统的功能逻辑为核心依据，先完成整体装配基准轴与安装底座的搭建，底座采用一体化铸铝结构的建模思路，预留出各缸体、操纵杆、管路接口的精准安装定位孔位，确保各部件装配公差控制在合理范围内。缸体部分采用三缸并列布局设计，每个缸体单独建模出进油腔、压力输出腔与密封安装槽，外部做阳极氧化红铜质感的材质分区，还原金属部件的真实表面处理效果，缸体之间的连接管路采用硬管与柔性油管结合的建模方式，硬管部分做金属镀铬材质处理，弯折处做平滑圆角过渡避免应力集中的结构表达，柔性油管部分做半透明橡胶材质，还原管路内部压力传输的视觉表现。操纵机构部分采用双操纵杆独立控制设计，杆身做哑光黑金属材质，顶部握持处做防滑橡胶纹理建模，杆体与底座的连接部位做铰接结构的细节还原，清晰展示操纵力的传递路径。复位弹簧部分采用螺旋扫描建模方式，精准还原弹簧的螺距、线径与两端并圈磨平的结构细节，表面做镀锌防锈的金属质感处理。渲染阶段采用影棚级布光方案，主光源从侧上方打亮装置主体结构，辅助光源补全底部与管路缝隙的暗部细节，添加柔和的环境反射效果，让金属材质的反光、橡胶材质的哑光、透明管路的折射效果都得到真实呈现。设计过程中重点考量了制动系统的压力分配逻辑，三个缸体可独立输出制动压力也可联动输出，适配多回路制动的使用需求，所有接口都采用标准化快插结构建模，便于后续的装配调试与部件替换，整体模型完整还原了液压制动装置的全部结构细节，可用于制动原理演示、结构优化参考与相关教学场景使用。
