手动操纵式旋转制动装置结构设计

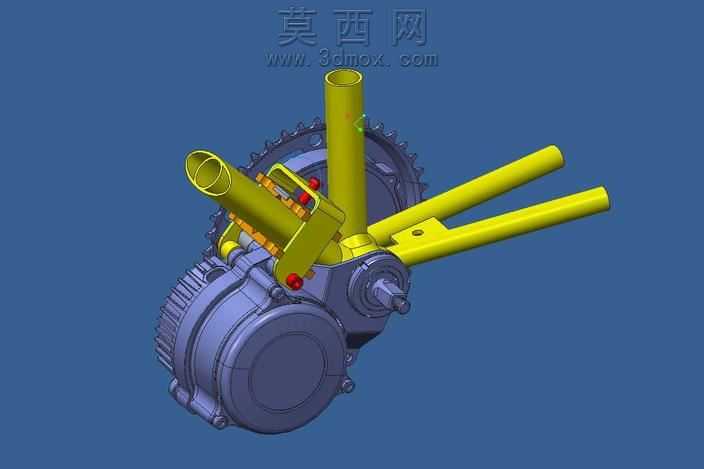

本作品为手动操纵式旋转制动装置的三维参数化模型，整体建模过程严格遵循机械设计的装配逻辑与公差配合要求，在主流三维CAD软件中完成全零件的特征建模与虚拟装配，通过真实渲染还原装置的金属材质质感与结构细节。模型主体分为减速传动壳体、手动操纵手柄组、制动执行组件、传动齿轮组四个核心模块，建模阶段首先完成壳体的基础特征绘制，通过拉伸、旋转、抽壳等基础特征构建壳体的容纳腔结构，再通过阵列、倒角、螺纹修饰等细节特征完成壳体安装孔、定位凸台、密封槽的细节刻画，壳体部分赋予哑光深灰铸铁材质，添加轻微的铸造纹理与表面粗糙度质感，还原金属铸件的真实视觉效果。手动操纵手柄组采用双杆式操纵结构，建模时重点还原手柄与转轴的铰接配合关系，手柄表面赋予亮黄色金属漆材质，与深色壳体形成清晰的视觉区分，铰接位置的销轴、复位弹簧、限位卡珠等细小零件均做了独立建模，弹簧采用螺旋扫描特征生成，还原弹簧的有效圈数与端部并紧磨平结构，卡珠采用球体特征配合局部装配约束，准确呈现操纵时的卡滞定位逻辑。制动执行组件包含竖向制动轴、夹紧制动块、锁紧调节螺栓等零件，制动轴采用空心圆柱结构，表面做镀铬亮面金属材质处理，制动块与轴的接触位置做了贴合面的公差匹配设计，调节螺栓采用标准件建模，还原螺纹牙型与头部拧动结构。传动齿轮组部分包含大直径从动齿轮与壳体内部的减速齿轮副，齿轮建模严格按照渐开线齿廓生成，还原齿顶高、齿根高、模数等标准齿轮参数，齿轮与轴之间采用键连接配合，模型中还原了平键的安装槽与装配位置。整体装配过程采用自底向上的装配逻辑，添加了符合实际运动的装配约束，可直观演示手柄扳动时带动制动块夹紧制动轴、实现旋转锁止的动作过程，渲染阶段采用蓝底纯色背景，添加柔和的环境光与定向补光，突出装置的结构层次与零件边界，清晰展现各部件的装配关系与工作原理，整个模型无多余冗余特征，各零件可单独导出用于工程图生成或3D打印验证，完整呈现了手动旋转制动器从概念设计到三维数字化模型落地的全流程设计思路，可作为小型机械止转机构、手动锁紧装置的设计参考案例。
