MPU6050六轴陀螺仪传感模块结构设计

　　在做小型四轴飞控、穿戴式动作捕捉、工业设备姿态监测这类项目的结构适配时，最先要敲定的就是惯性测量单元的安装位与模块外形边界，这款六轴MEM陀螺仪模块的三维结构，刚好覆盖了多数嵌入式姿态采集场景的安装适配需求。从实际工程落地的角度看，这类模块最常出现在消费级无人机的飞控核心板层叠结构里，负责实时采集三轴加速度与三轴角速度数据，为姿态解算提供原始传感输入，也会被集成在智能手环、VR手柄这类穿戴设备的主板上，捕捉人体动作的角度变化，部分工业场景里的设备倾角监测、AGV小车的航向校准，也会用到同规格的IMU模块。

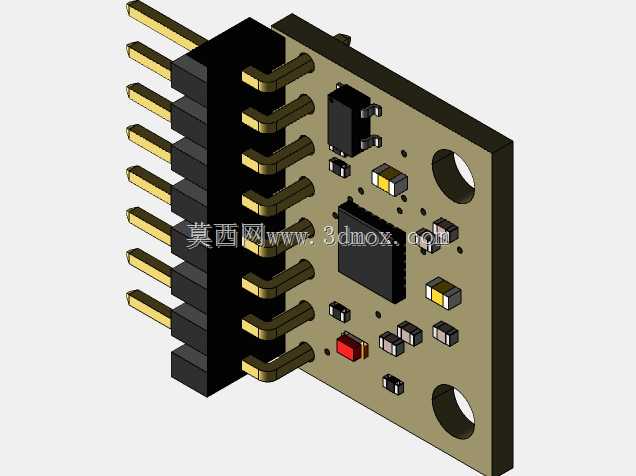

　　整个模块的设计思路完全围绕嵌入式集成的便利性展开，没有做多余的结构冗余。PCB基板采用常规的FR-4板材设计，板身预留了两个对称的圆形安装孔，孔径适配M2规格的铜柱或者螺丝，安装时可以直接通过铜柱将模块固定在主控制板的上方，或者固定在设备壳体的内部筋位上，不需要额外设计定制的固定支架，能大幅缩短结构适配的周期。板载的排针采用标准2.54mm间距的直插排母兼容设计，单侧引出8个引脚，覆盖电源、地、I2C通讯、中断输出等所有功能引脚，既可以直接插在面包板上做原型验证，也可以通过排针焊接在定制载板上，适配量产阶段的SMT或者波峰焊工艺，排针的高度做了统一管控，焊接后突出板面的高度控制在8mm以内，不会和上层叠装的其他模块产生结构干涉。

　　板上的元器件布局完全遵循信号完整性与结构紧凑性的双重要求，核心的MPU6050芯片放置在板身的几何中心位置，尽可能减小安装时的位置偏差对姿态采集精度的影响，周边的去耦电容、上拉电阻都紧贴芯片引脚布置，缩短走线长度的同时，也让板上的元器件排布更规整，不会出现局部元器件过高导致的装配干涉。板上唯一的红色复位按键布置在板边靠近排针的位置，手指可以直接触碰操作，不需要额外预留操作空间，板边的四个角都做了小圆角处理，避免装配时刮伤设备内部的线材或者其他元器件。

　　从安装边界来看，整个模块的外形尺寸控制在20mm*16mm的矩形范围内，板厚1.6mm，算上排针与最高的元器件，整体装配后的最大高度不超过10mm，对于内部空间紧张的小型电子设备来说，这个尺寸几乎不会给整体结构设计带来额外的空间压力。做结构设计时，只需要在安装位预留出对应大小的平面区域，保证安装面的平面度公差在0.1mm以内，避免模块安装后出现翘曲影响传感精度，同时要注意模块周边不要布置强磁或者大电流的功率器件，避免电磁干扰影响传感数据的稳定性。

　　实际选型适配时，这个模块的结构可以直接兼容多数开源飞控的IMU安装位，不需要重新修改安装孔位与引脚定义，做三维建模时可以直接将这个模型导入装配体，核对与周边结构件的间隙，预留出0.5mm以上的安全间隙，避免生产装配时出现公差累积导致的装不上问题。对于需要做防震处理的应用场景，比如高振动的工业设备或者无人机上使用，可以在安装孔位增加薄橡胶减震垫，这个模型的安装孔深度与周边空间也预留了足够的减震垫安装位置，不需要额外修改板身结构。
