5mm红外断裂光束光电传感组件

项目分类:传感器 发布时间:2025-02-09 ID:920077
  • 5mm红外断裂光束光电传感组件
  • 5mm红外断裂光束光电传感组件
  • 5mm红外断裂光束光电传感组件
  • 5mm红外断裂光束光电传感组件

  在自动化产线的物料到位检测、小型设备的开合状态判断、创客类开源硬件项目的触发检测场景里,这类5mm规格的红外断裂光束传感组件是应用频次极高的检测元件,区别于漫反射类光电传感器,对射断裂式的检测逻辑抗环境光干扰能力更强,只要发射端与接收端之间的红外光束被遮挡,就能输出稳定的电平跳变信号,不会因为被测物体表面颜色、反光率差异出现检测误判,很适合用在计数、限位、存在性判断这类对检测可靠性要求高的工位。

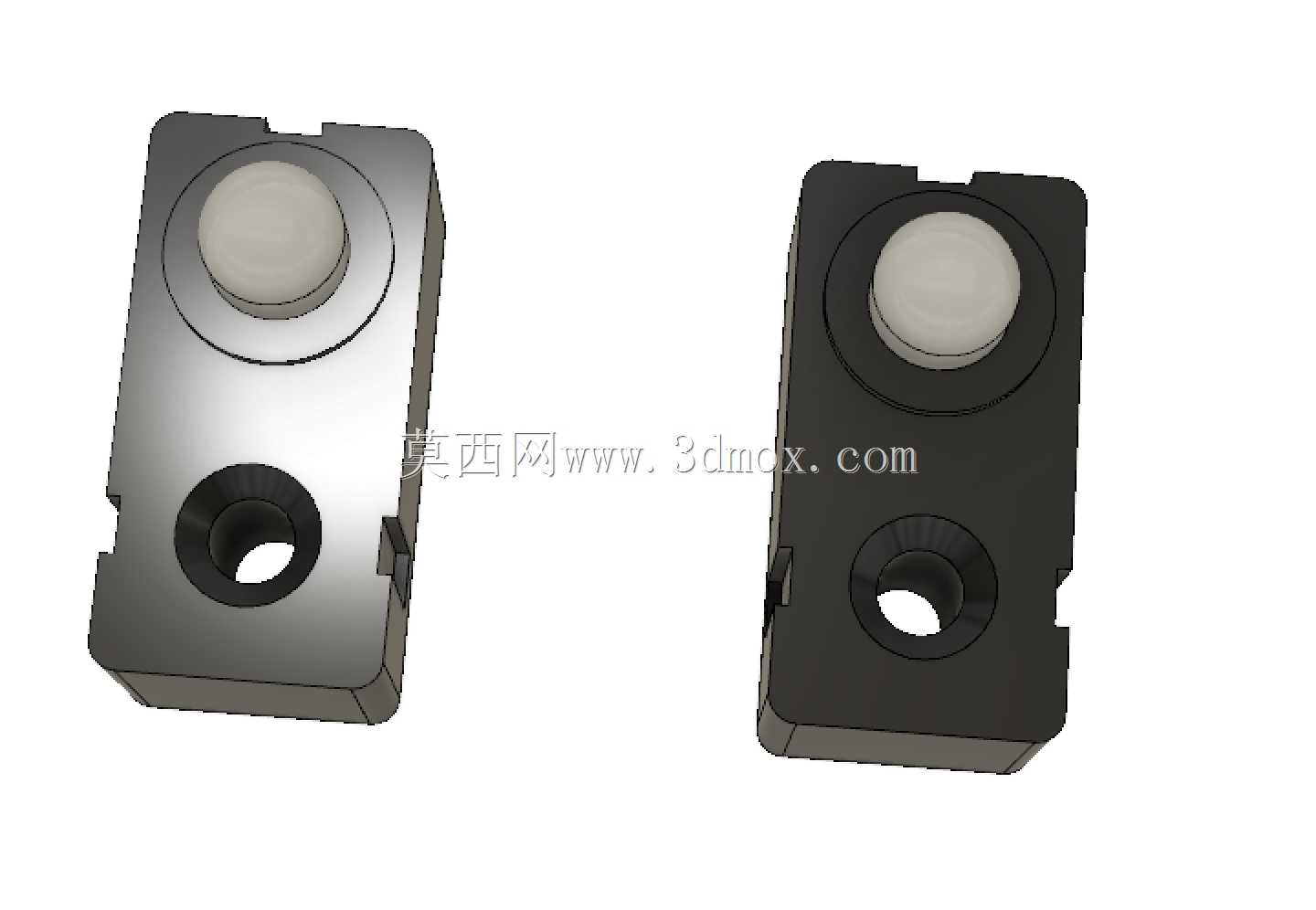

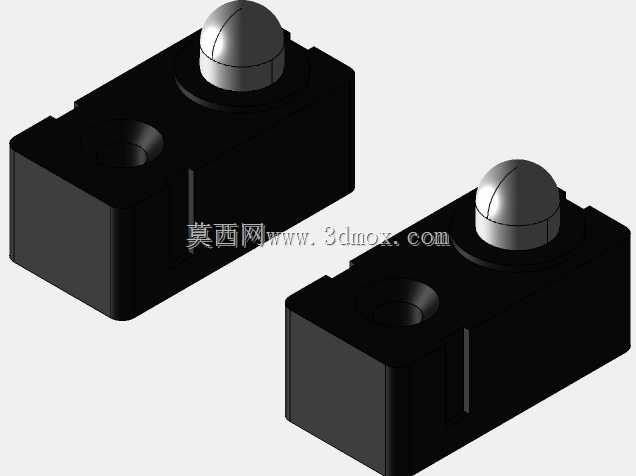

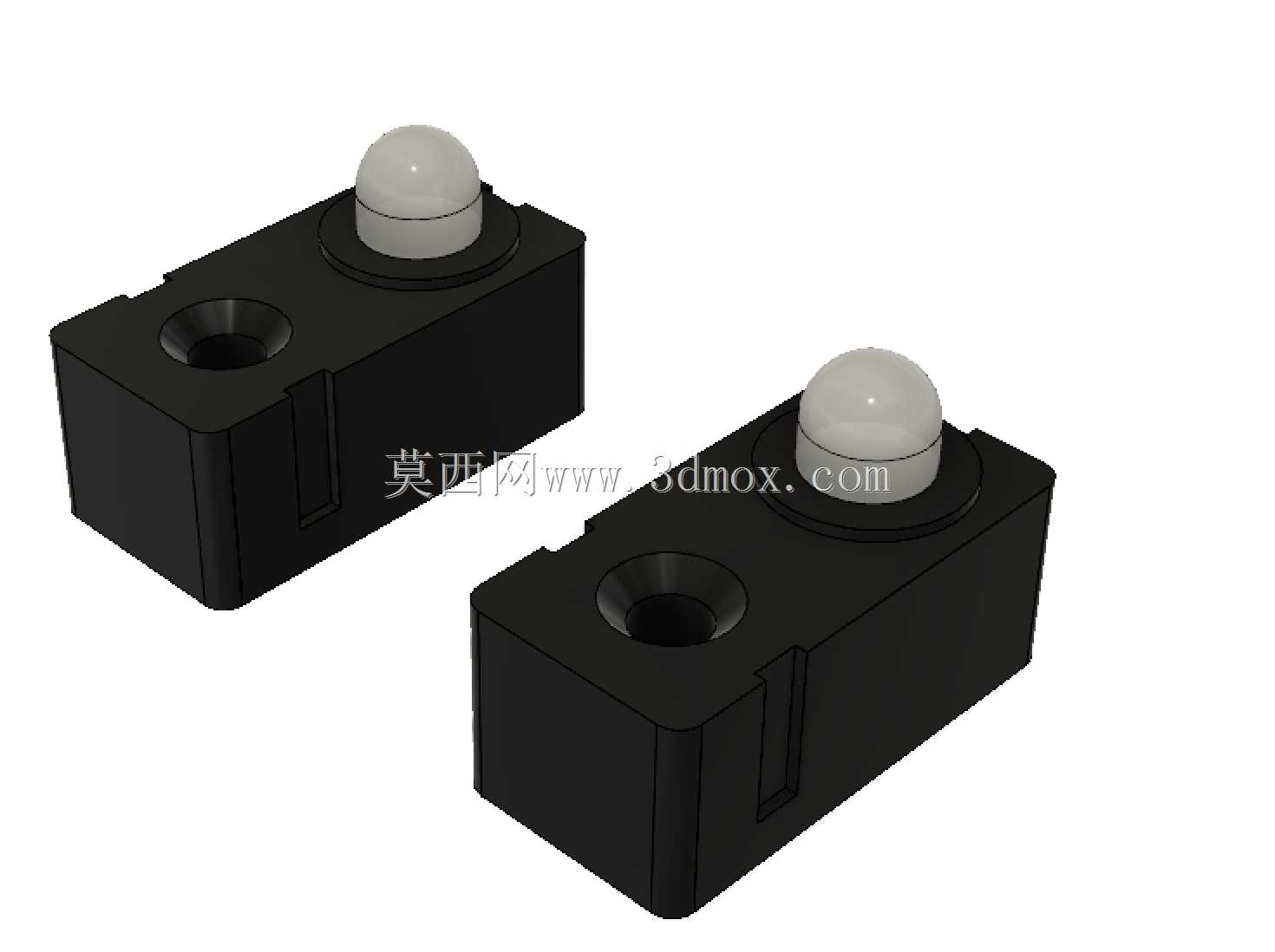

  从结构设计层面看,这个组件采用黑色方块式主体基座,顶部凸起的半球形透光罩是红外光路的发射/接收端,半球形的曲面设计可以让红外光束的出射角度控制在合理范围内,避免大角度散射带来的邻位传感器串扰问题,同时曲面外罩和基座之间做了贴合式的密封结构,日常使用中可以阻挡浮尘、细小碎屑落到内部的管芯上,减少光路衰减带来的检测距离下降问题。基座主体采用方正的块式结构,没有多余的外凸结构,在PCB板上安装时不需要预留过大的避让空间,底部的引脚排布和常规5mm直插LED的引脚间距保持兼容,做电路设计时可以直接套用通用的LED封装焊盘,不用单独绘制特殊封装,能大幅缩短硬件开发的周期。

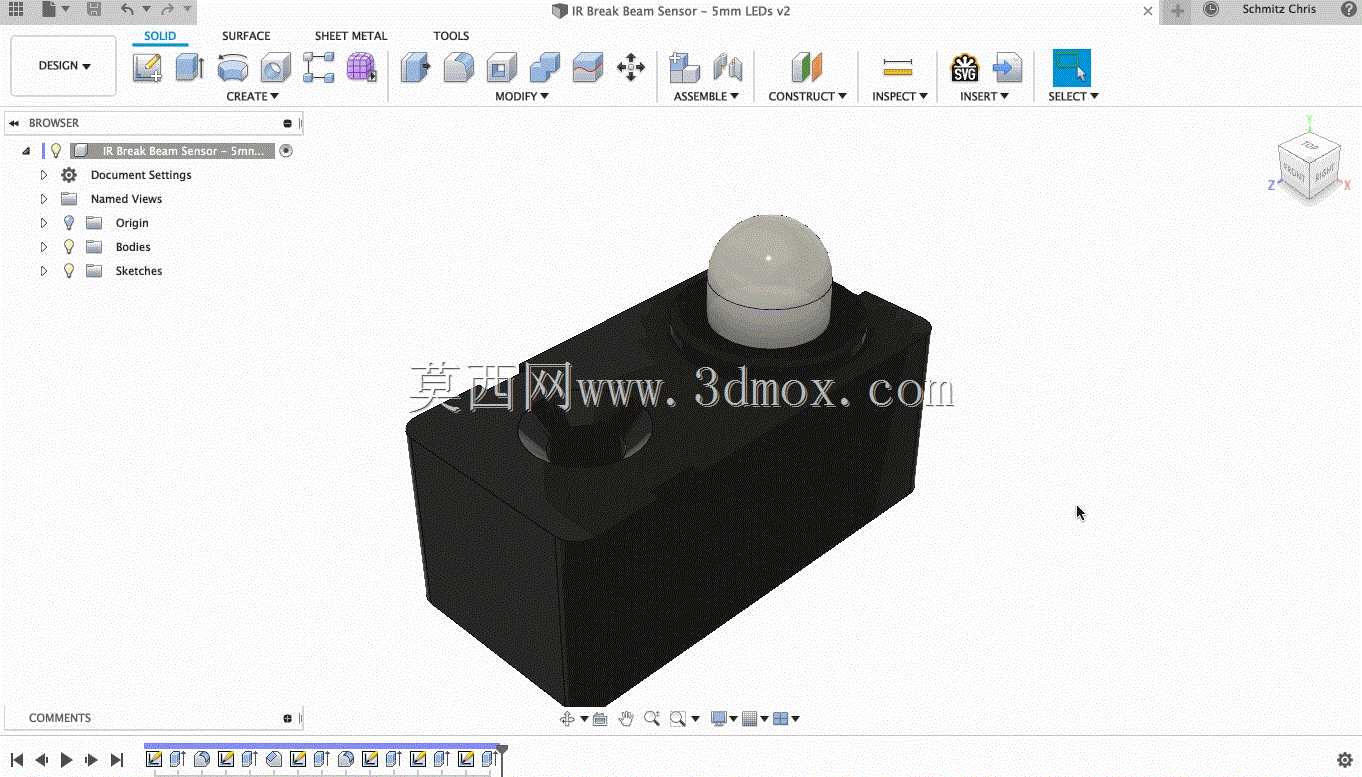

  做三维建模的时候,首先要明确安装边界的尺寸约束:主体基座的长宽尺寸要匹配PCB板上的预留安装位,顶部半球罩的突出高度不能超出设备外壳的内表面预留间隙,避免组装时外罩和外壳发生干涉;引脚的伸出长度要兼顾波峰焊的工艺要求,不能过短导致焊锡爬高不足,也不能过长导致剪脚工序残留的引脚渣掉落到板卡其他位置造成短路。建模过程中要把基座上的定位小凸台做出来,这个凸台在插件安装时可以卡在PCB的定位孔里,过波峰焊的时候不会因为传送带震动出现元件歪斜,保证每一个组件的顶部光轴都能保持垂直向上的状态,对射安装时两个组件的光轴重合度更高,检测的有效距离可以达到设计最大值。

  实际选型应用的时候,要注意这个组件的检测触发逻辑是光束遮挡即输出信号,适合检测不透明的薄型物体,比如打印设备里的纸张到位检测、小型分拣机构里的物料通过计数、3D打印机里的耗材断料检测,安装时两个对射的组件要保持光轴同轴,偏差角度不能超过5度,否则会因为红外光束没有完全对准接收端,出现常态下信号不稳定的问题。组件的黑色基座采用遮光材质制作,本身就可以阻挡侧面杂散光进入接收管,不需要额外加装遮光套筒,在多组传感器并排安装的场景里,相邻两个传感器的间距只要保持在10mm以上,就不会出现互相干扰的问题,比不带遮光基座的裸对射管安装便利性高很多。

  建模时还要注意细节结构的还原:半球形透光罩和黑色基座的配合台阶要做0.1mm的装配间隙,实际生产中这个位置是通过卡扣压合固定的,间隙过小会导致组装时压裂外罩,间隙过大则会出现溢胶或者配合松动的问题;基座侧面的微小脱模斜度要按照注塑件的常规工艺要求设置1度左右的斜度,保证模具开模时不会出现粘模问题;引脚的根部要做微小的圆弧过渡,避免引脚反复弯折时出现应力集中断裂的情况,符合电子元器件的可靠性测试要求。

  在不同的应用场景里,这个组件的安装方式也可以灵活调整:除了直插焊接在PCB板上,也可以通过3D打印的固定支架把组件安装在设备机架上,只要支架的固定卡槽和基座的外形尺寸匹配,就能保证光轴的方向精度,不需要额外做角度校准。相比贴片式的对射传感器,这种带基座的5mm规格组件检测距离更长,焊接维修的替换成本更低,哪怕是小批量的设备试制阶段,也可以不用做专用的SMT钢网,直接手工焊接就能完成样机搭建,很适合研发阶段的快速迭代使用。
