航模动力接线用XT60公母对接插头结构

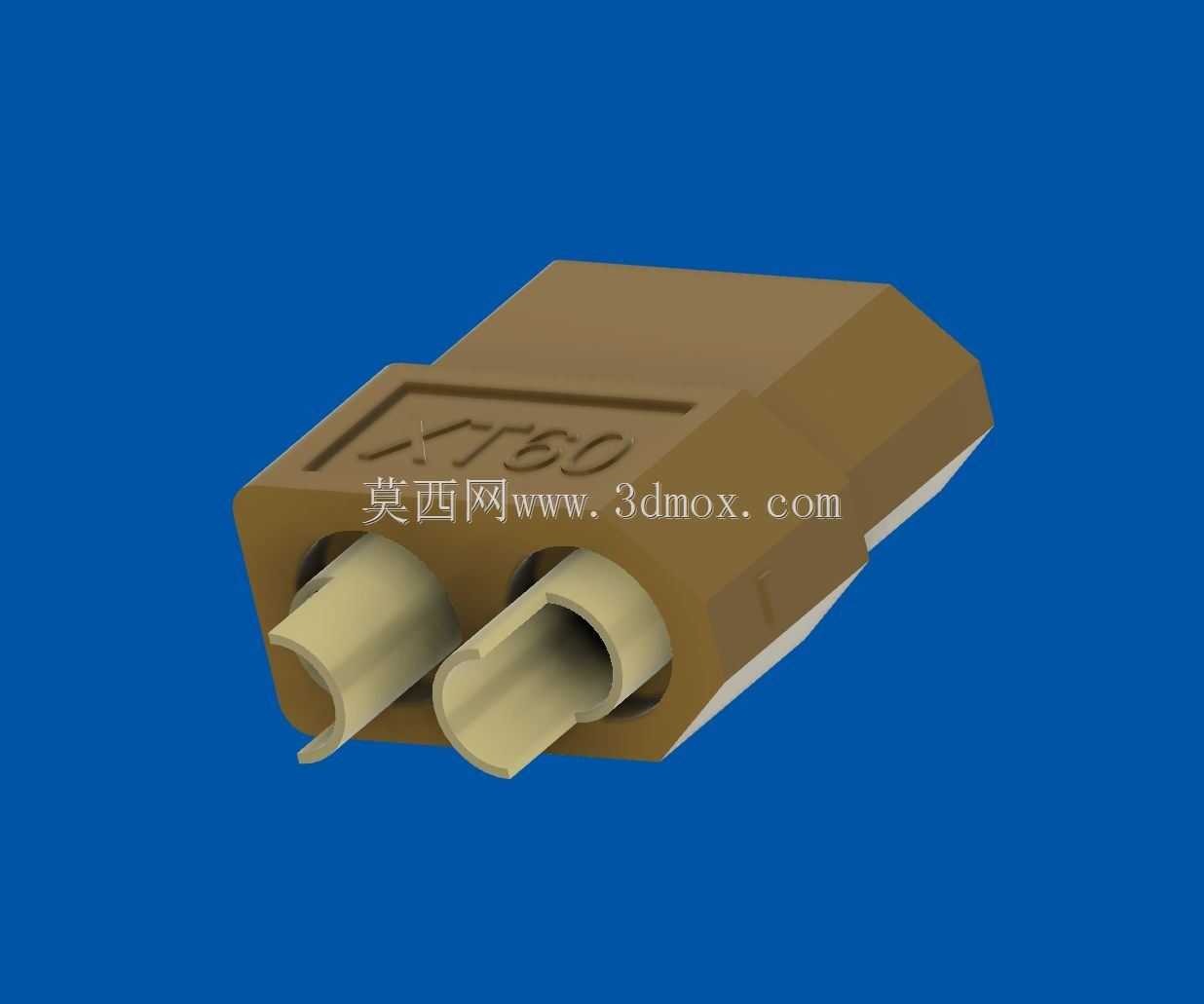

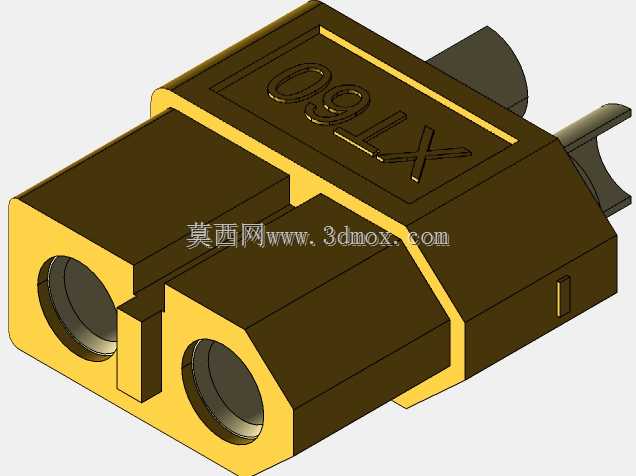

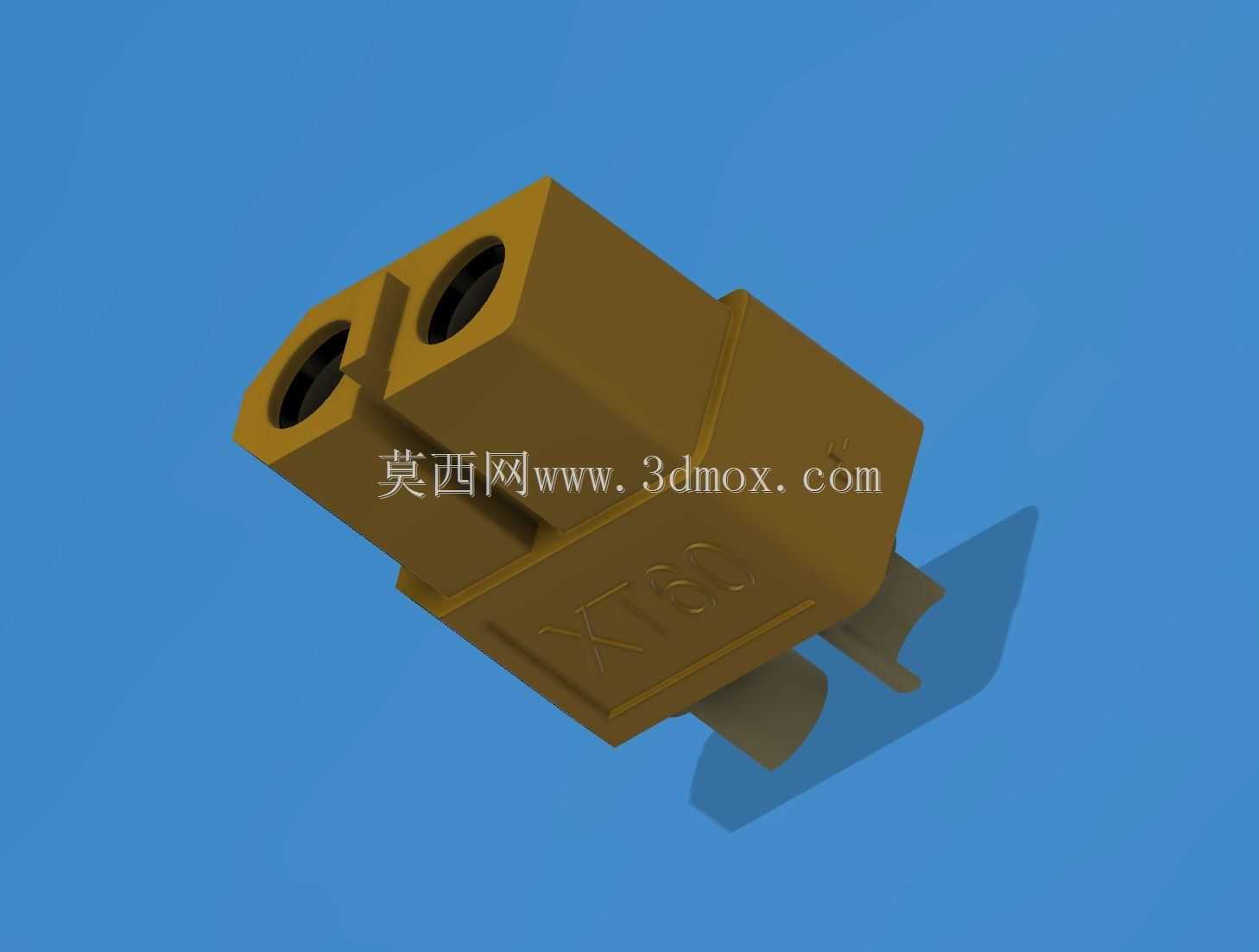

　　在航模动力系统、小型储能设备、低压大电流供电回路的搭建过程中，XT60插头是出镜率极高的接插组件，很多结构工程师在做整机布线设计时，往往会直接调用现成的标准接插件模型，但实际量产批次的插头外形和标准数模存在细微偏差，很容易在装配阶段出现干涉问题。这款插头的三维结构完全依照市售量产批次实物测绘建模，还原了手指握持区域的防滑纹理、插合导向斜面、尾部压线位的卡扣结构，能直接导入整机装配体做干涉检查，避免后期打样时出现接插件和周边结构件磕碰、插合空间不足的问题。

　　从实际应用场景来看，这类插头主要承载10-60A的持续电流传输，常见于多旋翼航模的电调与电池连接、便携式户外电源的输出接口、小型电动工具的电池包对接，设计时需要重点考虑插合后的保持力，避免设备震动过程中出现松脱断电，同时公母端的插针护套要做足够的错位防护，防止裸露带电体误触造成短路。建模过程中特意还原了插合面的导向倒角，实际装配时公端可以顺着倒角滑入母端护套，不需要完全目视对准就能完成插合，适合设备内部盲插场景的布局设计。

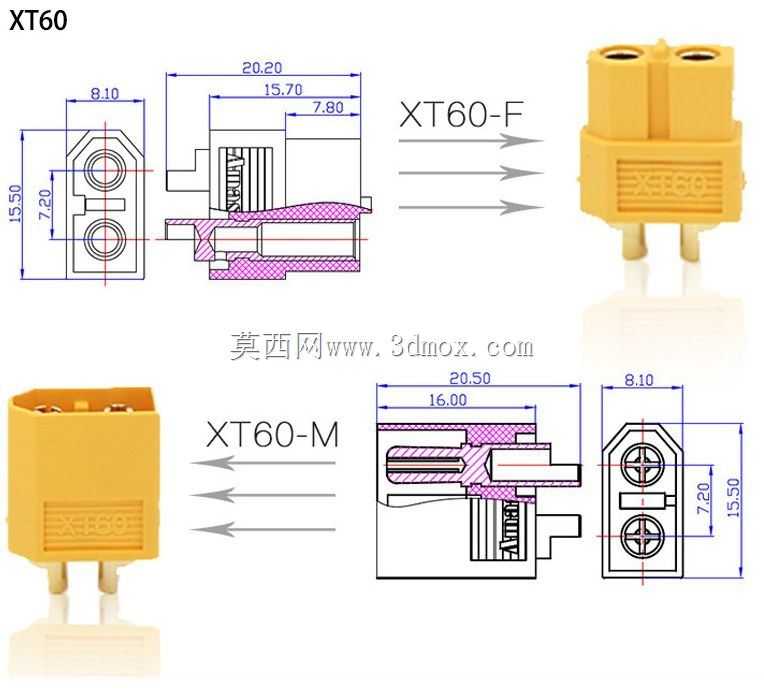

　　外形尺寸上，插头主体的最大外轮廓宽度、插合方向的总长度都严格按照实物测绘，尾部的压线盖预留了足够的线径容纳空间，适配12-16AWG的硅胶线走线，安装边界上需要注意插头侧边的防松卡扣凸起，在设计周边固定结构时要预留至少1mm的避让间隙，避免卡扣被压住导致无法解锁拔插。很多工程师在设计时容易忽略插头拔插所需的手指操作空间，这款模型还原了握持区的凹凸纹理位置，在做整机布局时可以直接以模型表面为基准，预留出手指捏持的操作空间，不需要额外估算操作余量。另外插头本体的材质为阻燃PA材质，表面有细微的磨砂纹理，建模时也保留了外壳表面的XT60标识凸台，做外观渲染或者结构评审时能更直观还原实物效果。

　　在做电源回路的结构设计时，接插件的选型不能只看电气参数，机械结构的匹配度直接影响整机的装配效率和后期使用可靠性，比如孔位对齐偏差、零件之间的互相侵占、卡扣行程不足这些细节问题，往往在样机装配阶段才会暴露，调用精准测绘的接插件模型提前在装配体里做匹配验证，就能提前规避这些设计陷阱，减少反复改模的成本。这款模型同时包含公端和母端的完整结构，插合后的配合间隙也按照实物的装配公差做了还原，在做布线模拟时可以直接设置插合状态，检查线缆弯折半径是否符合要求，也能模拟拔插过程中周边结构是否会对手指操作造成阻碍。对于做小型电动设备、航模产品、便携储能设备的结构工程师来说，精准的接插件数模能大幅提升设计效率，不用自己花费时间测绘实物，直接导入就能完成布局校验，避免因为接插件模型偏差导致的整机结构设计问题。
