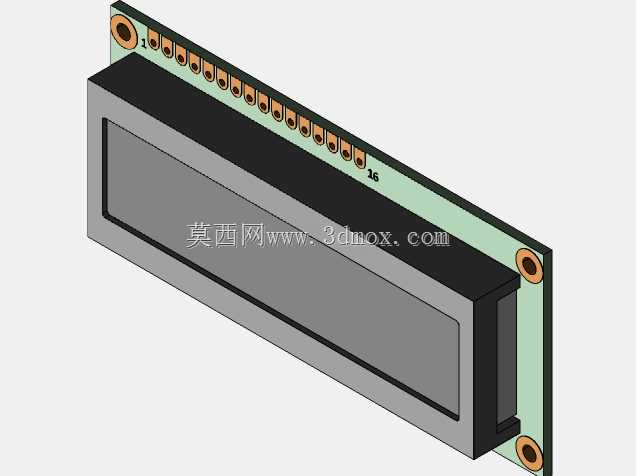

16x1字符型液晶显示模块结构设计

项目分类:显示屏 发布时间:2025-02-09 ID:919807
  • 16x1字符型液晶显示模块结构设计

  在嵌入式开发与小型工控终端的硬件选型环节,字符型液晶显示模块始终是人机交互链路里成本可控、可靠性突出的显示方案,这款1行16字符的液晶模块,正是针对小空间、低信息密度显示场景做的结构还原建模。日常做项目时经常碰到面板空间极度紧凑的情况,比如小型传感器数据采集终端、桌面级DIY电子装置、简易参数设置面板,不需要复杂的图形显示能力,只需要实时输出16个字符以内的数值、状态提示,这类单字符行的LCD就能完全覆盖需求,相比多行同规格模块,它的横向占用长度一致,纵向尺寸压缩近一半,能给面板上的按键、接线端子留出更多排布空间。

  做这个结构建模的时候,核心参考了实物零件的实测尺寸,没有做夸张的简化或者美化,所有安装定位孔的位置、引脚排针的间距、屏幕视窗的边框余量都完全匹配实物的装配边界。先从背部的PCB基板开始搭建,基板两端的圆形安装孔是沉孔设计,实际装配时用M2规格的螺丝就能直接固定在面板或者支架上,孔位到基板边缘的距离、两个孔位的中心距都严格按照实测值还原,避免建模完成后导出到装配体里出现孔位对不上、螺丝干涉的问题。排针引脚部分,16个引脚沿着基板上边缘等距排布,引脚间距是标准的2.54mm,和通用的杜邦线、I2C转接板引脚完全兼容,建模时特意保留了引脚的伸出长度,方便设计人员在做整体装配时预留接线空间,不会出现引脚和外壳后壁顶死的情况。

  液晶部分的结构分为三层,最外层是黑色的塑料遮光边框,边框和PCB基板之间夹着浅绿色的偏光片层,中间的液晶显示区域做了凹陷处理,视窗的边缘和边框的台阶差完全还原实物的装配关系,实际选型时可以直接把这个模型导入到面板设计文件里,直接开出对应的视窗开口,不用再反复核对边框和视窗的尺寸差。很多工程师做DIY项目或者小型设备开发时,习惯给这类字符LCD外接I2C转接板来减少IO口占用,建模时特意在PCB基板的背部预留了转接板的安装空间,不会出现转接板装上后和周边结构干涉的问题,不管是直接焊接排针使用,还是搭配转接板做I2C通信,这个模型的结构边界都能匹配实际的装配需求。从实际使用场景来看,这类单字符行LCD常被用在小型电源模块的参数显示、温湿度采集节点的数值输出、简易创客作品的状态提示上,它的工作电压适配常用的5V单片机系统,和Arduino等开源硬件的适配性极强,不需要复杂的驱动电路就能快速点亮。建模过程中没有忽略细节部分,比如PCB板上引脚旁的数字丝印标识、安装孔周围的金属焊盘轮廓、液晶边框的倒角处理,这些细节虽然不影响整体装配,但在做整机渲染或者结构评审时,能更真实地还原实物的视觉效果,避免因为模型过度简化导致的设计误判。

  尺寸边界上,整个模块的总长度、总宽度、总厚度都严格按照实物测量值设定,横向长度刚好适配16字符LCD的标准长度,纵向厚度包含了PCB、液晶层、边框的全部堆叠尺寸,在做外壳设计时,只要按照模型的外轮廓预留装配槽位,就能保证模块安装后不松动、不偏移,视窗和面板开口完全对齐。很多新手工程师在做这类显示模块的结构建模时,容易忽略排针的高度、安装孔的沉孔深度,导致实际打样后出现装配问题,这个模型在这些细节上都做了精准还原,不管是用来做整机结构的干涉检查,还是用来做面板开孔的定位参考,都能直接使用,不需要再二次核对实物尺寸。另外,模型的分层结构完全按照实物的装配层级搭建,每个部件都可以单独拆分,方便设计人员根据自己的需求修改局部结构,比如需要更换不同颜色的偏光片、调整排针的弯折方向,都可以在现有模型基础上快速修改,不用从零开始建模。在工业现场的小型控制终端里,这类字符LCD因为没有复杂的触控层、背光结构简单,抗干扰能力比彩屏更强,在电磁环境复杂的车间里也能稳定显示,对应的结构模型也需要考虑到装配时的防护需求,模型里边框的台阶结构可以直接适配面板的防水胶条安装位置,方便设计人员做基础的防护设计。
