24V100W开关电源实物三维结构复刻

　　在工业自动化控制柜、小型机电设备供电回路、LED亮化工程配电、低压工控模组供电等场景中，这类小功率开关电源是极为常见的配电核心部件，本次复刻的结构完全参照实物测绘尺寸搭建，所有结构特征均匹配量产实物的装配逻辑，可直接用于设备布局干涉校验、控制柜装配模拟、配电系统BOM搭建参考等工程场景。从实际使用角度看，该电源的核心功能是将交流输入电压转换为稳定的24V直流输出，额定输出功率100W，持续输出电流可达4.16A，足够为多组小型传感器、PLC扩展模块、低压直流继电器组、小型直流风机等部件集中供电，在小型单机设备、桌面型自动化工作站、户外小型亮化配电场景中适配性极强，不需要额外加装散热附件即可在常规工业环境温度下持续满负载运行。

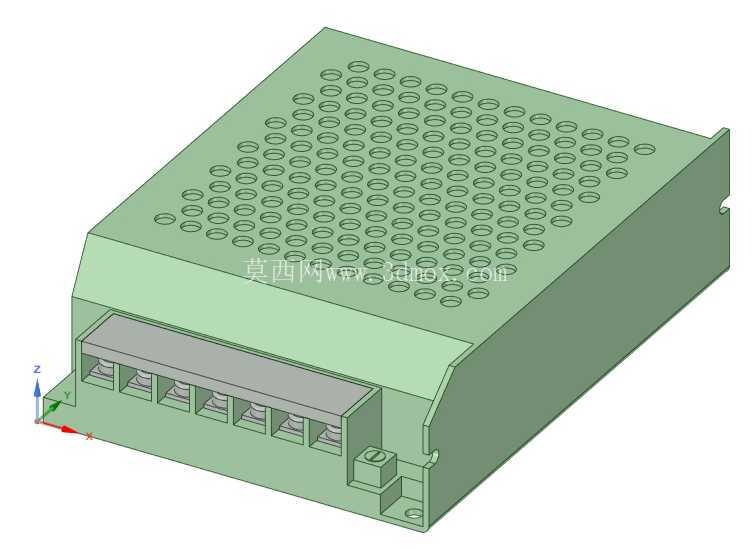

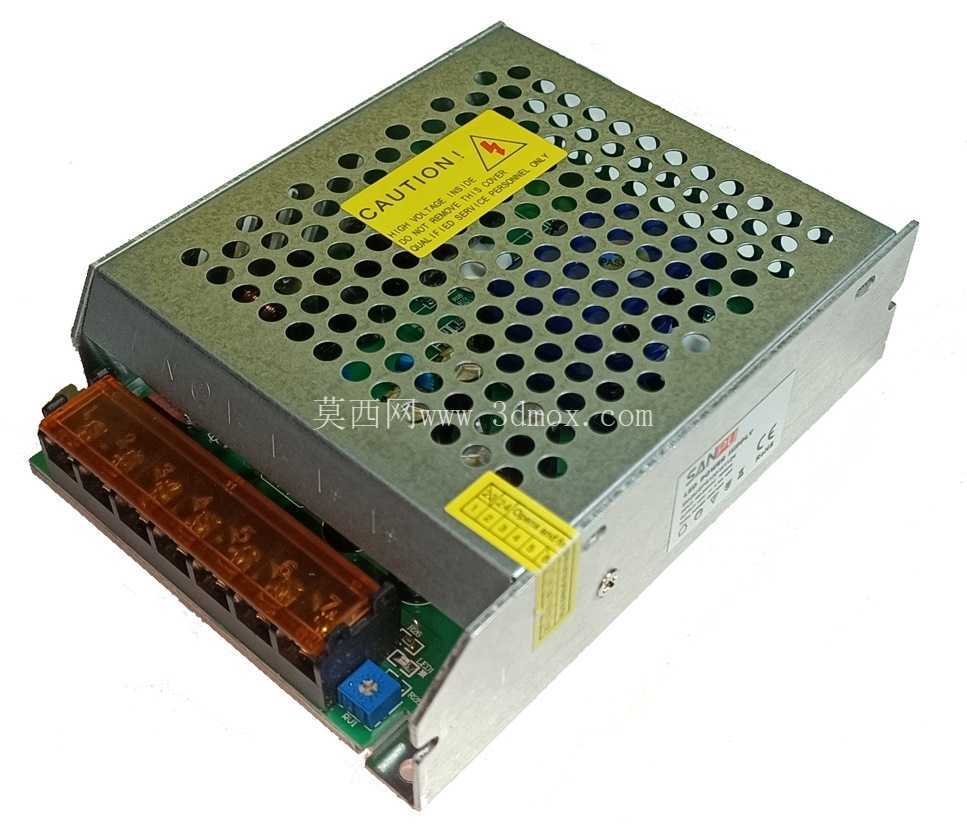

　　结构设计上，外壳采用镀锌钢板冲压成型，顶面密布的圆形通风孔并非随意排布，而是对应内部PCB板上发热元件的位置开设，既保证金属外壳的结构强度，避免安装受力后变形挤压内部电路板，又能形成自然对流的散热风道，让内部整流桥、开关管、变压器等发热元件的热量可以快速通过孔洞散出，不需要额外加装强制风冷风扇，降低长期运行的故障点。外壳顶面的警示标识位置、侧面的接线端子排布、底部的安装固定孔位都完全按照实物尺寸还原，接线端采用棕色阻燃塑料端子座，接线螺丝的位置、端子间距都符合低压配电的安全间距要求，避免接线后不同极性的导线出现短接风险，端子旁的蓝色可调电位器位置也做了精准还原，该电位器用于小范围微调输出电压，补偿长距离供电带来的线路压降。

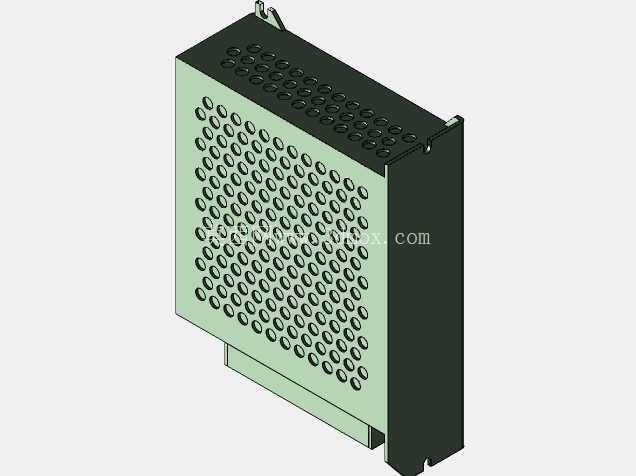

　　从安装边界来看，该电源为长方体封闭式结构，外壳的四个安装固定耳采用外翻边冲压设计，安装孔位的中心距、孔径都适配常规M4安装螺丝，可直接固定在控制柜内的DIN导轨旁的安装板上，也可通过支架转接固定在设备机架的垂直安装面上，整体厚度方向的尺寸不会占用过多柜内纵深空间，接线方向朝向柜体外侧，方便后期运维时接线、测压操作。外壳侧面的CE标识、参数标签位置都和实物一致，顶面的高压警示标贴位置做了凸起的定位特征，还原实际生产中贴标的定位基准，避免贴标歪斜。

　　内部结构的还原也参考了实物拆解后的布局，PCB板上的核心元件位置、输入输出端的安规距离、电解电容的高度、主变压器的安装位置都和实物匹配，在做设备热仿真模拟时，该模型的发热元件位置、通风孔布局可以直接作为仿真参考，不需要再重新搭建外壳风道结构。做三维布局时，需要注意电源接线端的预留操作空间，端子前方需要留出至少30mm的走线空间，方便导线弯折、螺丝拧紧操作，电源上方的通风孔位置不能被线槽、其他设备遮挡，否则会影响自然对流散热，导致长期运行时电源内部温度过高，触发过温保护。这类小功率开关电源在实际选型时，通常会预留20%左右的功率余量，避免电机类感性负载启动时的冲击电流触发电源过流保护，模型还原的输出端子数量足够同时接出4-6路分支供电回路，不需要额外加装分线端子排，简化柜内布线结构。外壳的边角做了小圆弧冲压处理，没有锋利的锐边，避免安装运维时划伤操作人员，金属外壳的接地端子位置设在输入端子旁，和柜体保护地直接连接，满足低压配电的安规要求。
