2.8寸ILI9341驱动TFT触控液晶屏结构

　　这款2.8寸触控显示屏在嵌入式开发场景中应用十分广泛，小体积的特性让它能适配各类桌面级小型开发装置、手持检测终端、简易人机交互面板的显示需求，不管是学生做课程设计的原型验证，还是工程师做小型工控设备的状态显示界面搭建，都能找到它的适配场景。从实际使用角度看，它承担的核心作用是实现主控单元与操作人员的信息交互，既能把主控输出的参数、状态、提示信息以可视化的图形、文字形式呈现，也能通过自带的触控层接收操作人员的点选、滑动输入，省去外接实体按键的布线与面板开孔工作量，在紧凑的设备空间里能最大化简化交互结构。

　　从功能特性来看，这块屏幕采用ILI9341作为驱动芯片，通过SPI接口与主控单元通信，相比并行接口的屏幕，它占用的主控IO引脚数量更少，不管是对接Arduino、STM32还是STM8系列主控，都能快速完成引脚适配，不需要占用过多的总线资源。屏幕分辨率为240RGBx320，足够显示常规的参数列表、简易波形、操作按钮界面，色彩表现能满足常规工业状态指示、交互菜单的显示需求，不会出现色彩断层导致的状态识别错误。板载的SD卡卡槽可以直接存储字库、图片资源，不需要占用主控的Flash存储空间，在做需要显示中文、自定义图标的界面时，能大幅降低主控的资源占用压力。背面的ROHS标识也说明板材符合环保生产要求，在批量配套出口类小型设备时不需要额外做材质合规检测。

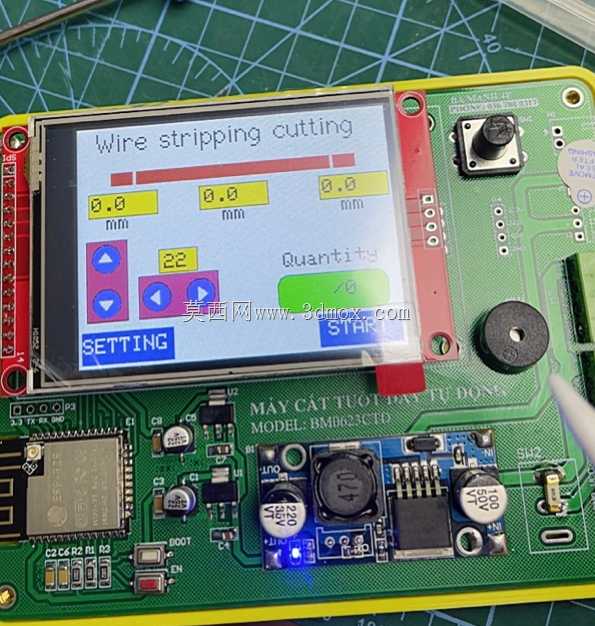

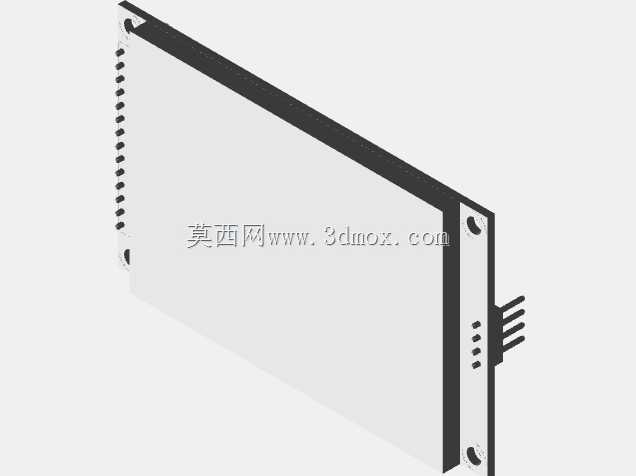

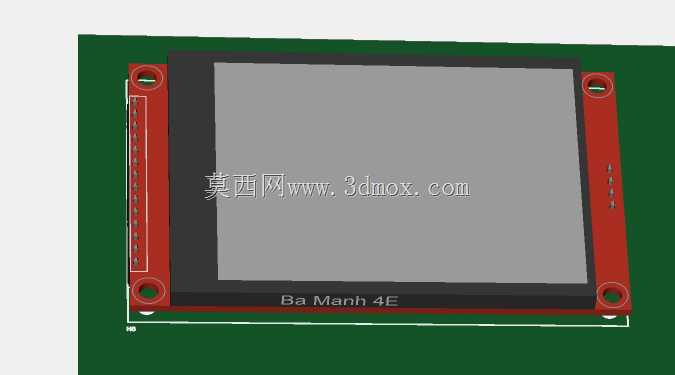

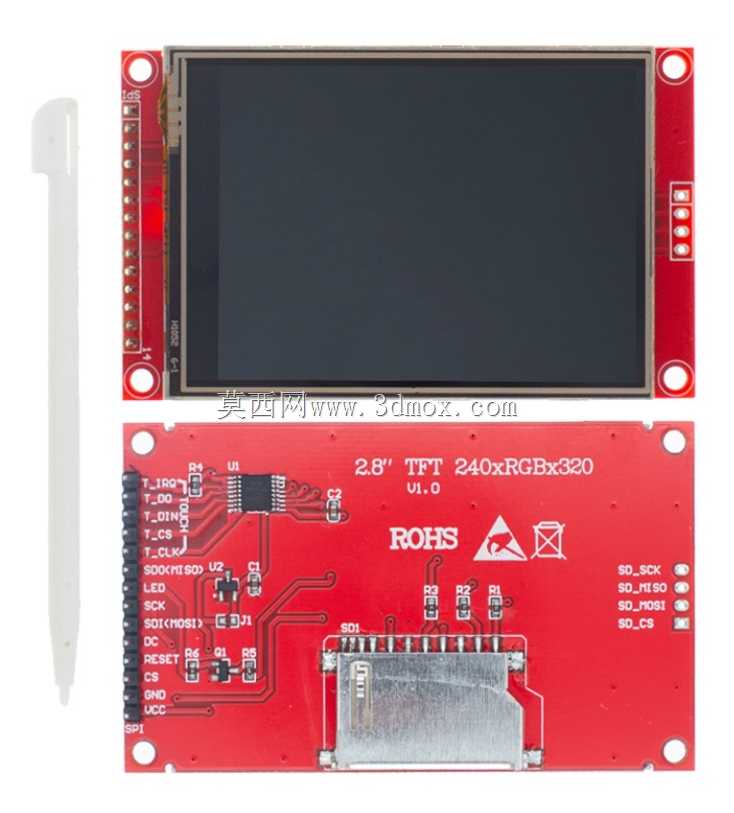

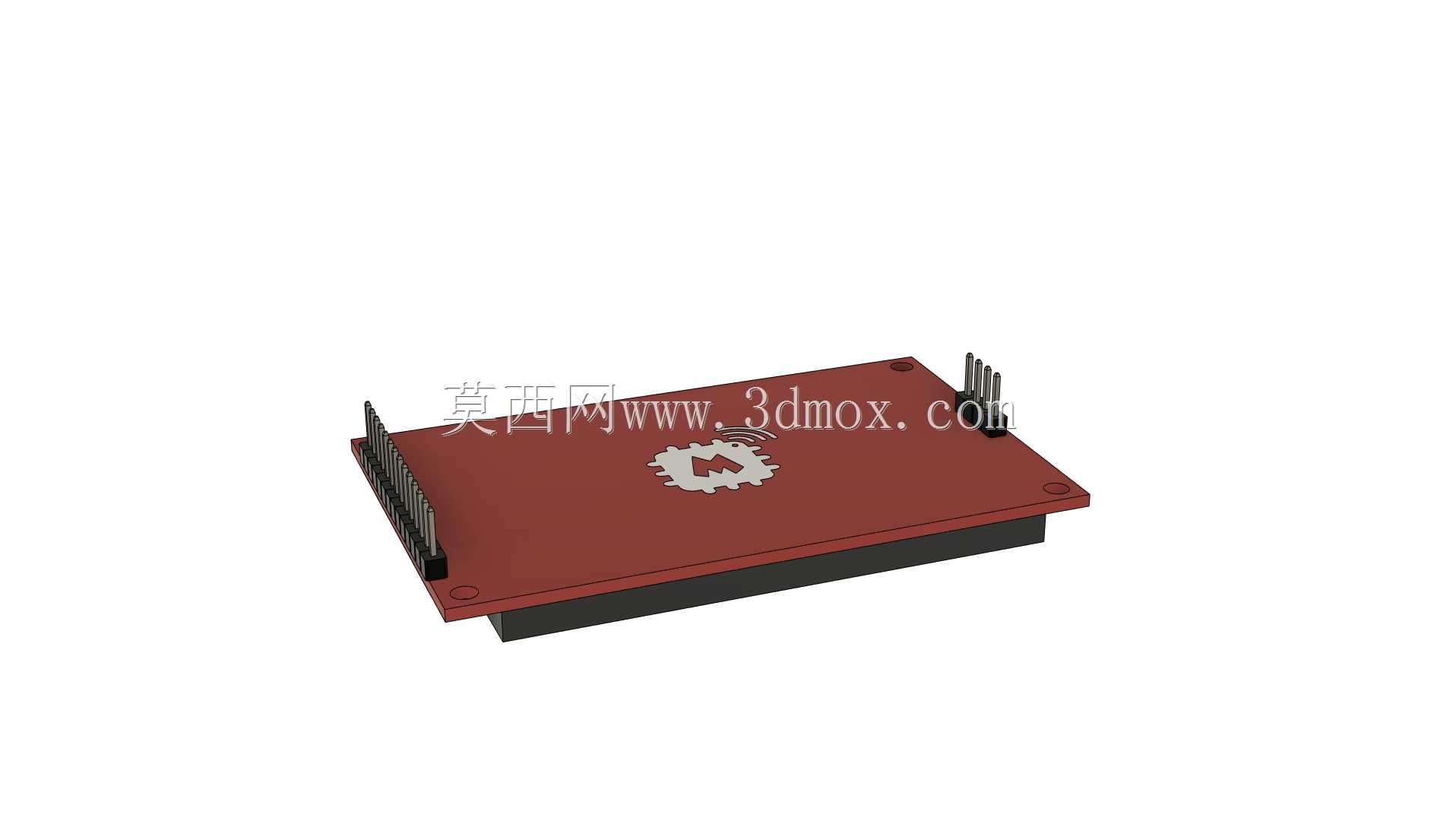

　　设计层面上，这块屏幕采用双层板布局，正面是液晶显示层与触控感应层，背面排布驱动电路、阻容元件、接口排针与SD卡卡槽，所有元件都布置在PCB背面，不会额外增加屏幕正面的厚度，安装时只需要预留PCB板的安装孔位即可，不需要为背面元件额外预留避让空间。PCB四角预留了标准安装孔，孔位间距经过标准化设计，能直接适配市面上通用的2.8寸屏幕安装支架，也可以直接通过铜柱固定在设备外壳的内部支柱上，不需要额外做定制安装件。板上的排针引脚定义遵循行业通用的SPI屏幕引脚顺序，SDSCK、SDMISO、SDMOSI、SDCS等SD卡引脚与TFTCS、TFTCLK、TFT_DIN等屏幕驱动引脚分开排布，接线时不容易出现引脚混淆，能减少硬件调试阶段的接线错误概率。

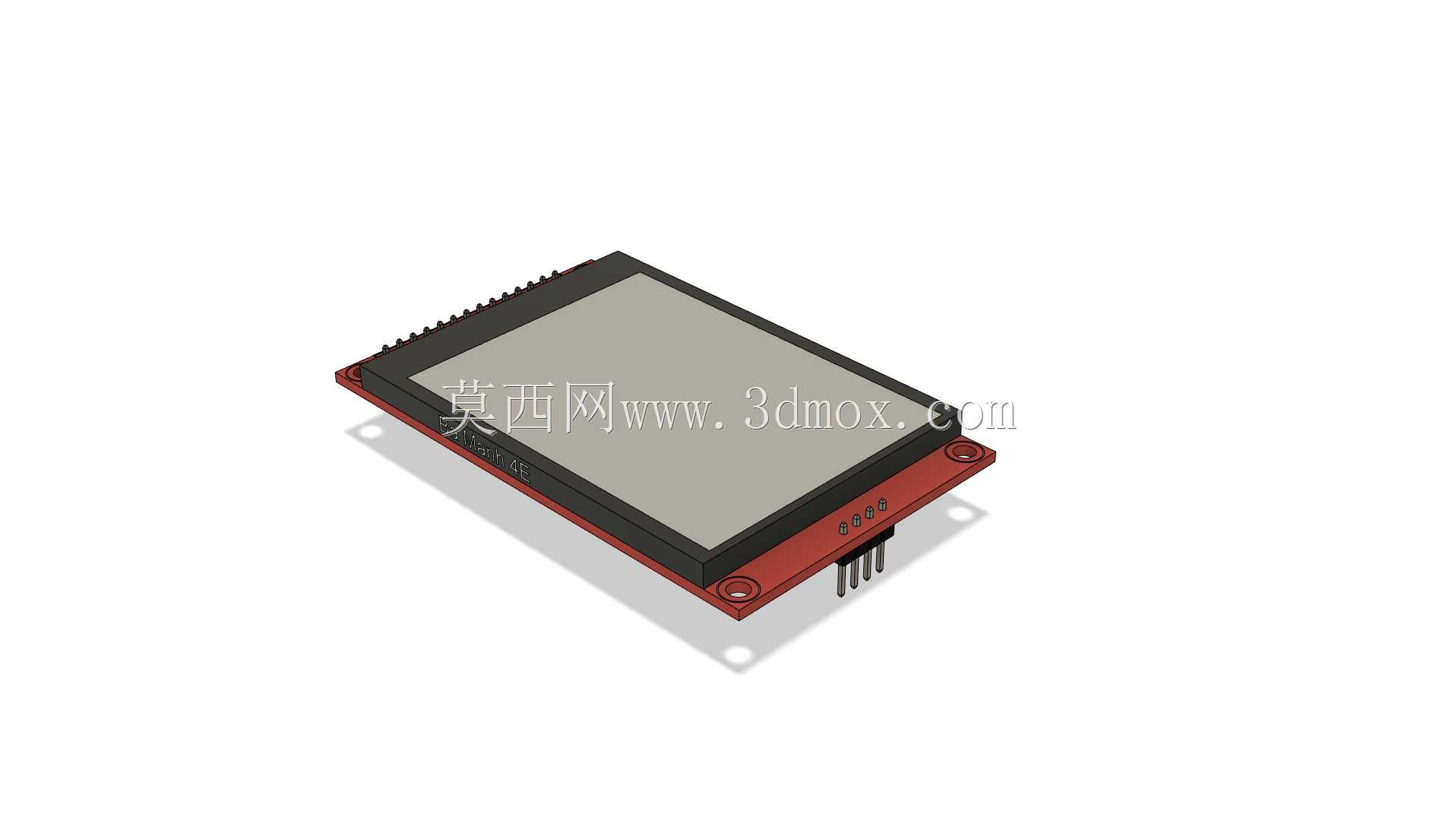

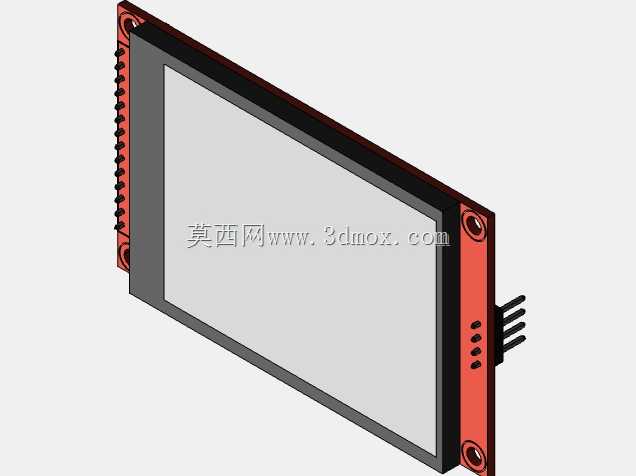

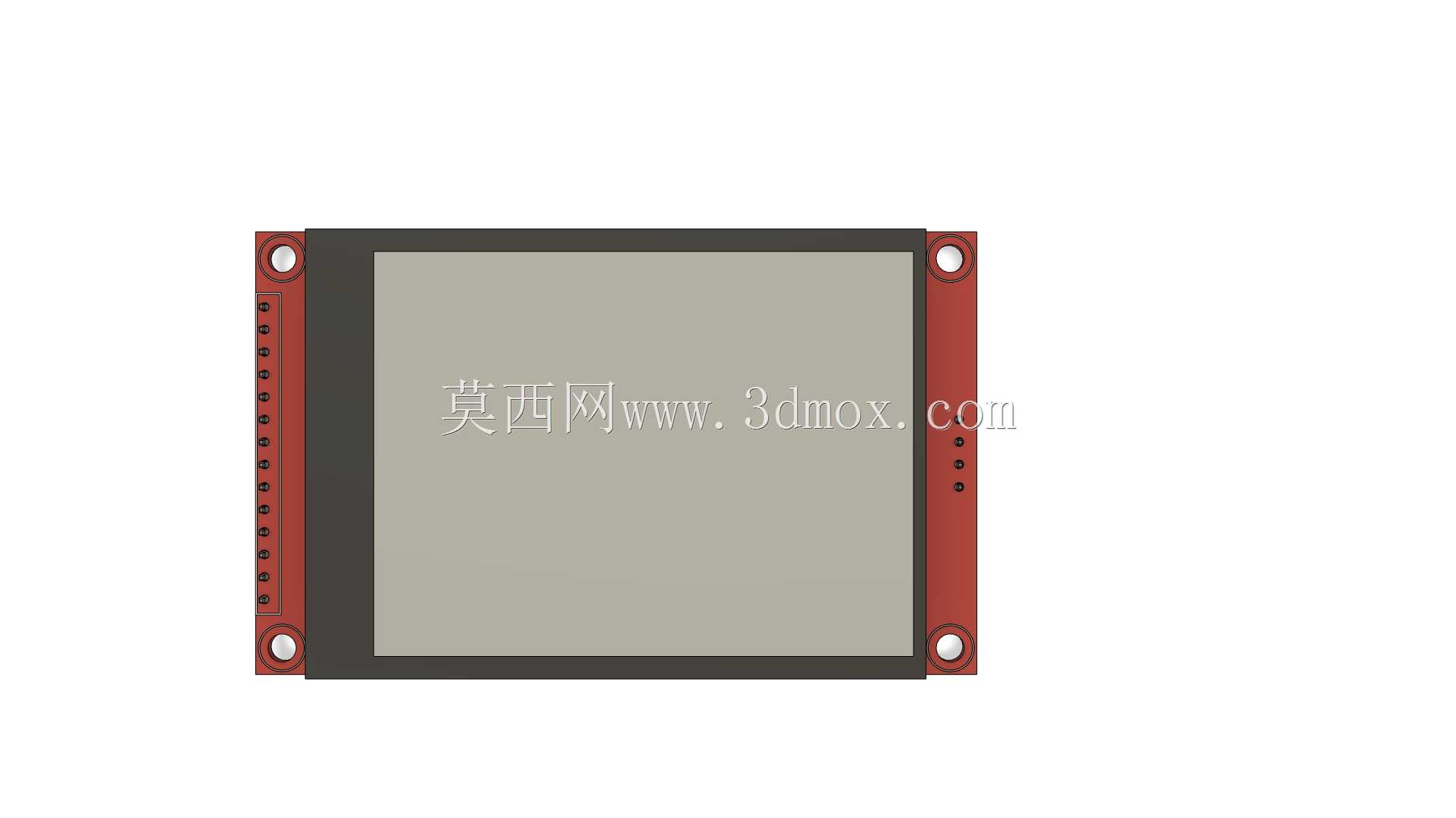

　　从安装边界来看，这块屏幕的PCB整体尺寸控制得十分紧凑，显示区域几乎占满了PCB的正面宽度，边框宽度仅够布置两侧的固定孔与排针，在做设备面板开孔时，开孔尺寸只需要略小于PCB整体尺寸，刚好露出显示区域即可，面板与PCB之间可以通过薄双面胶或者泡棉胶做密封固定，能满足常规室内设备的防尘要求。屏幕整体厚度较薄，包含触控层与液晶层的总厚度不到10mm，即使是内部空间局促的手持设备，也能轻松容纳，不会出现外壳合盖困难的问题。配套的触控笔可以直接吸附在设备外壳的预留位置，不需要额外设计笔的收纳结构，在需要精准点选小尺寸按钮的场景下，触控笔能大幅提升操作准确率，避免手指触控的误触问题。

　　在实际选型适配时需要注意，屏幕的工作电压要与主控系统的电压匹配，排针焊接时要注意焊接温度与时间，避免高温损坏背面的驱动芯片与阻容元件。做结构设计时，屏幕正面与外壳面板之间要预留0.5mm左右的缓冲间隙，避免外壳受压时直接挤压液晶层导致屏幕碎裂。SPI通信的走线长度尽量控制在20cm以内，避免通信干扰导致的屏幕花屏、触控失灵问题，如果设备内部电磁环境复杂，可以在屏幕的通信线上加磁环做屏蔽处理，提升通信稳定性。板载的SD卡卡槽采用弹出式设计，安装时要注意在SD卡插拔方向预留足够的操作空间，不要让其他结构件挡住卡槽位置，避免后期更换SD卡时需要拆解整个设备。
