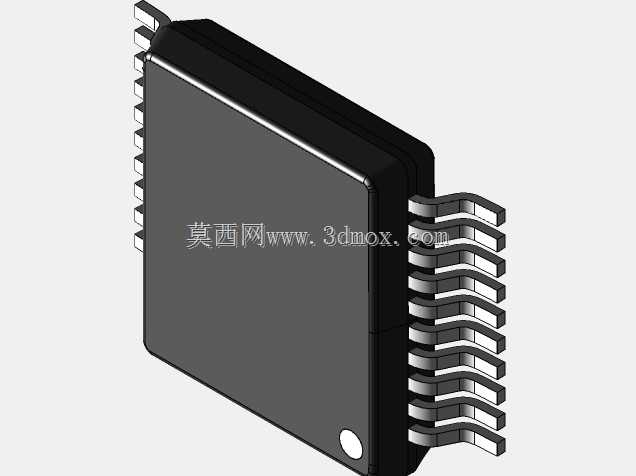

薄型超小外形TVSOP封装IC三维结构

　　在消费电子、工业控制板卡、便携通讯设备的高密度PCB布局场景中，TVSOP封装的IC是板级空间压缩方案里的核心选型元件，这类薄型超小外形封装器件，主要适配对板厚、贴装面积有严苛限制的设计场景，比如超薄工控终端、便携检测设备的核心板卡，以及高密度电源管理模块的板上集成需求。从实际板级应用来看，这类封装的IC多承担电源管理、信号转换、接口驱动这类板载功能，相比传统的SOP封装，其贴装占用的PCB面积可缩减40%以上，器件本体高度控制在1mm级区间，能完美适配板卡堆叠、超薄外壳的结构设计边界，不会出现器件顶壳、贴装后超出结构预留空间的问题。

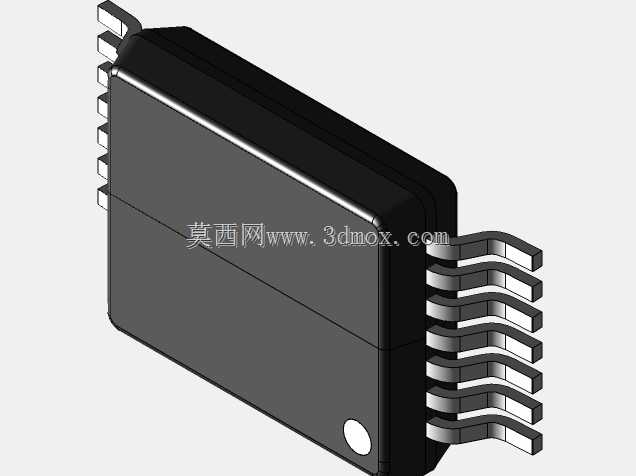

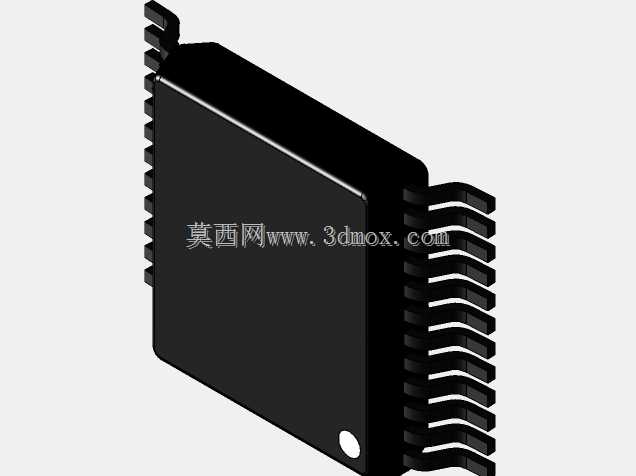

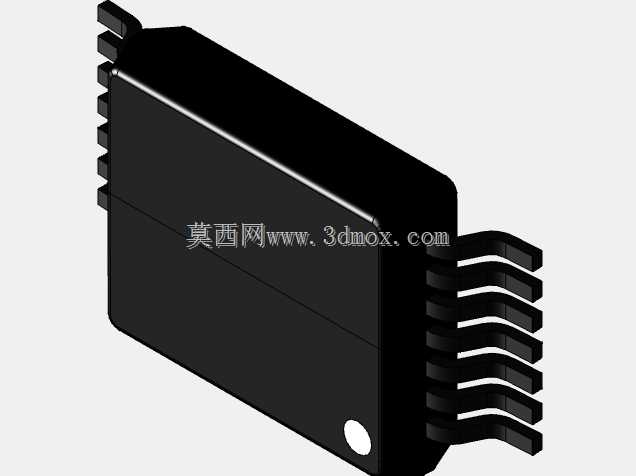

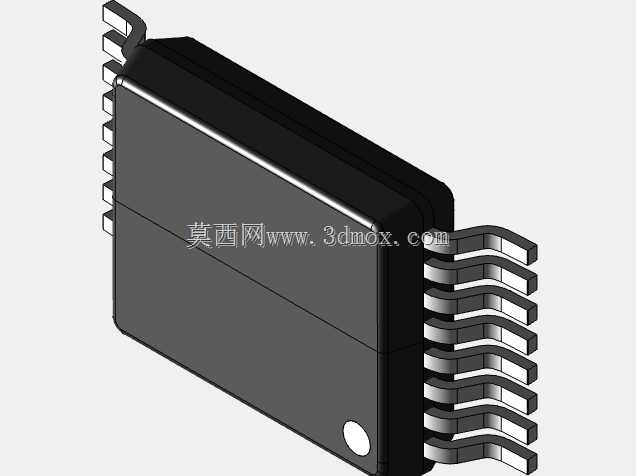

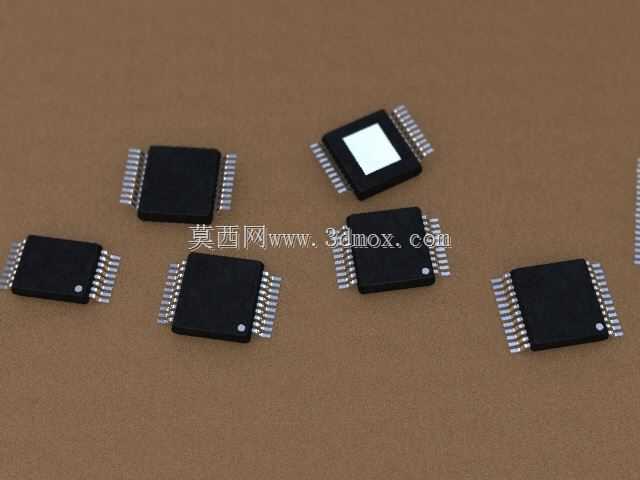

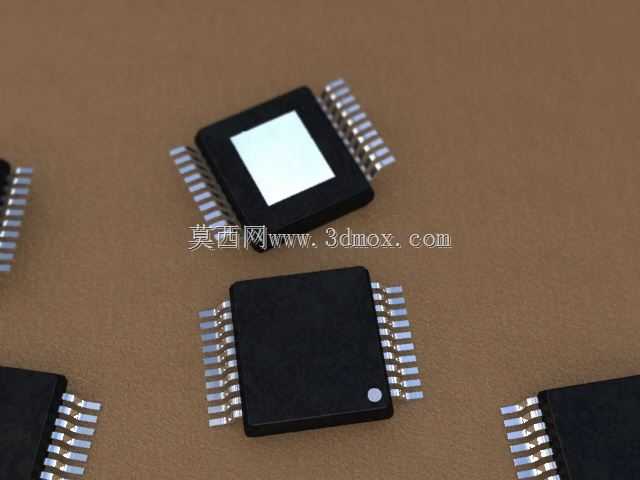

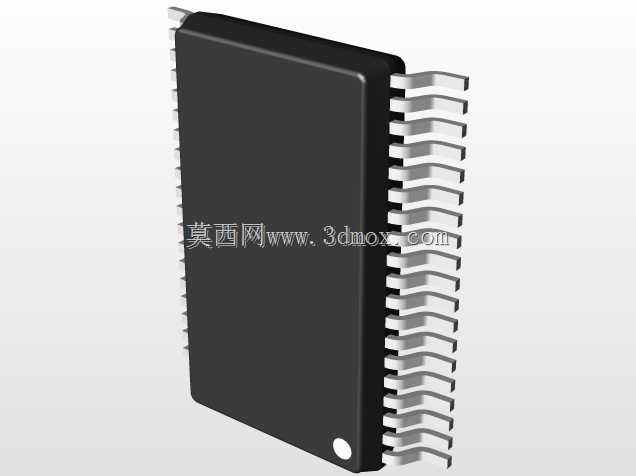

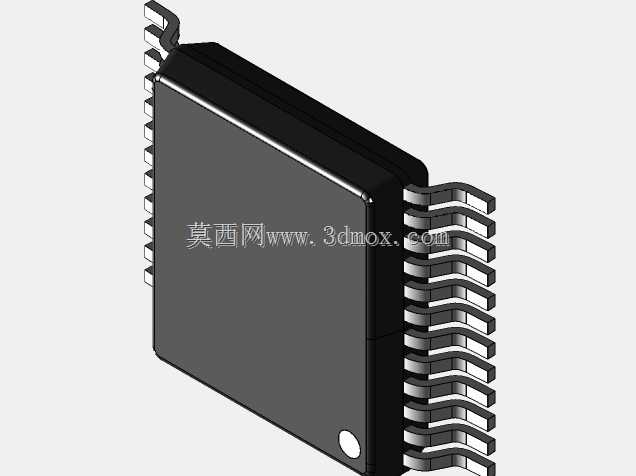

　　做这类封装的三维结构建模时，首先要明确不同引脚数规格的引脚排布逻辑，从14引脚到38引脚的规格，引脚节距统一为0.4mm，这个节距参数是匹配SMT回流焊工艺的核心尺寸，建模时引脚的共面度公差要控制在0.1mm以内，否则模拟贴装过程时会出现引脚虚接、焊盘对位偏移的问题，和实际生产中的工艺缺陷表现完全一致。建模过程中需要区分两类器件的本体结构，一类是常规塑封本体，顶部为平整的黑色塑封面，另一类是带电源焊盘的规格，本体顶部中心位置预留方形裸露散热焊盘，这个焊盘在实际应用中需要和PCB上的散热过孔区域焊接，用来导出IC工作时产生的热量，建模时这个散热焊盘的高度要略低于引脚的焊接面高度，避免焊接时出现器件倾斜、引脚浮高的问题。

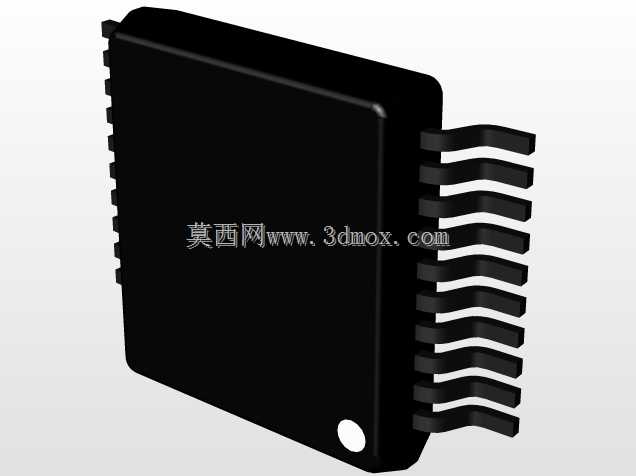

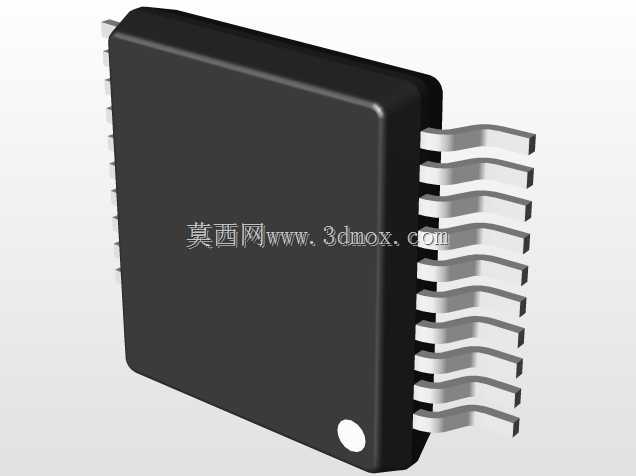

　　引脚部分的建模不能只做简单的长方体拉伸，要还原实际冲压引脚的弯折弧度，引脚从本体侧面引出后，先水平延伸一段距离，再向下弯折形成贴装的焊接脚，弯折处的圆角半径要符合半导体封装的引脚冲压工艺规范，不能出现直角弯折的结构，否则和实际器件的物理形态不符，后续做板级装配干涉检查时也会出现误判。从安装边界来看，这类TVSOP封装IC在PCB布局时，本体两侧的引脚焊盘外侧需要预留至少0.5mm的工艺空间，满足SMT贴片机的吸嘴取件、回流焊时的器件移位公差要求，带散热焊盘的规格，本体下方的散热焊盘区域要避开PCB上的走线层过孔，防止焊接时焊锡流通过孔造成短路。在结构设计阶段调用这类三维模型时，除了核对器件的本体长宽高尺寸是否和结构预留空间匹配，还要重点检查器件和周边相邻元件的间距，尤其是和高度更高的电解电容、接插件等元件的距离，避免板卡组装时出现元件干涉。另外，这类薄型封装的器件本体抗机械应力能力较弱，建模时可以标注出本体的受力禁区，在结构设计时避免压条、外壳筋位直接压在器件塑封本体上，防止生产组装过程中出现器件本体开裂、内部芯片损坏的问题。

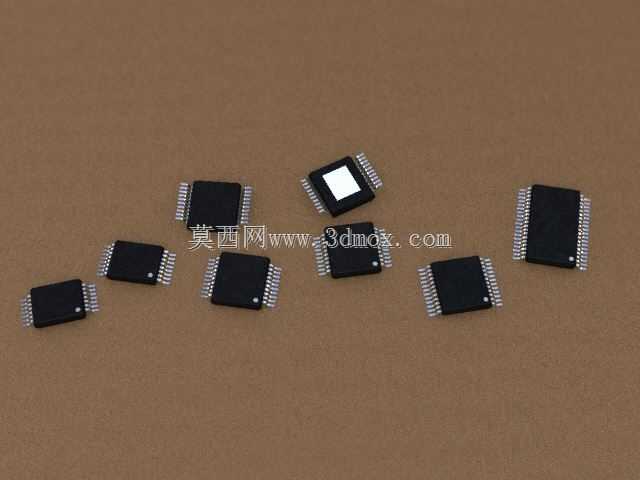

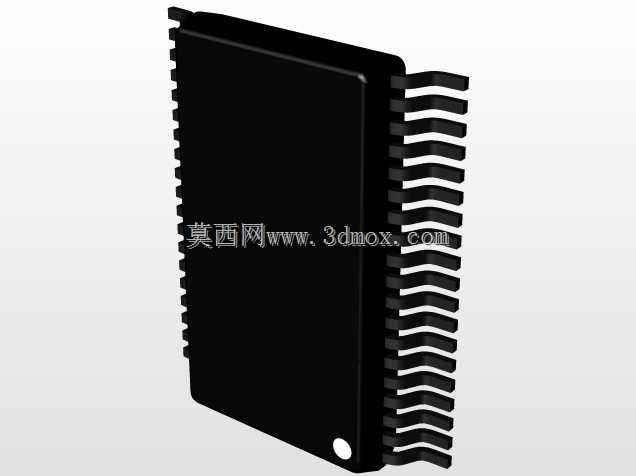

　　不同引脚数的TVSOP器件，本体长度随引脚数增加线性增长，宽度尺寸保持统一，这样的尺寸设计可以让PCB设计时的封装库管理更便捷，同宽度规格的器件布局时可以对齐排布，提升板卡的布线整齐度，也方便SMT产线的钢网开孔设计，统一的引脚节距让钢网的开孔规格可以复用，减少产线的工艺调试成本。做三维模型的细节还原时，塑封本体表面的哑光质感、引脚的镀锡层金属质感、散热焊盘的裸露铜面质感都要做对应区分，这样在做整机装配的渲染验证时，可以更直观地检查器件布局的视觉效果，也能在和硬件工程师做方案对接时，更清晰地呈现板上元件的实际排布状态，减少跨部门沟通的信息差。
