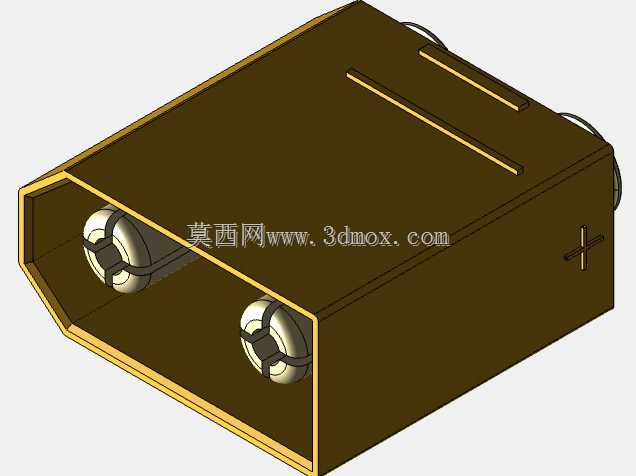

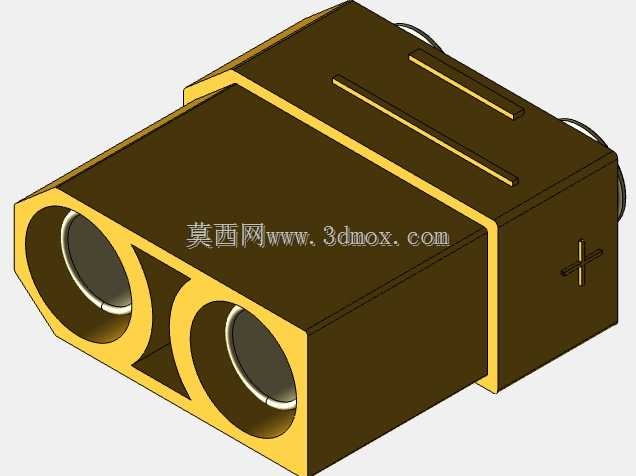

PCB安装型XT90公母混装连接器结构

　　在航模动力系统、大功率储能设备、工业电源模组的PCB板级连接场景中，大电流接插件的选型与安装适配一直是结构设计环节需要重点考量的内容，常规XT90连接器多为线对线对接形式，在需要直接将动力接口焊接固定在PCB板上的应用场景中，往往需要额外增加转接结构或者修改接线方式，既增加了装配工序，也容易在大电流工况下因为接触阻抗不稳定带来发热隐患。这款适配PCB安装的XT90公母混装连接器结构，正是针对这类板载大电流接口的实际安装需求做的结构优化，在保留XT90系列连接器原有大电流载流能力、防反插识别特性的基础上，调整了接口的固定结构与引脚出线方向，让整个接头可以直接通过波峰焊或者手工焊接固定在PCB板的对应焊盘位置，省去了额外的线束转接环节。

　　从结构设计的细节来看，这款接头的主体绝缘外壳采用了耐高温的工程塑料材质，外壳的壁厚做了均匀化处理，既保证焊接过程中高温不会导致外壳形变，也能在日常使用中抵御一定的外力冲击，避免内部金属接插端子出现偏移。两个接插腔体的同轴度公差控制在合理范围内，公头插针与母头弹片的对接行程保留了原有XT90接头的可靠接触长度，不会因为安装形式的改变缩减有效接触面积，保证持续大电流通过时的载流稳定性。外壳两侧预留了定位卡扣结构，在PCB布局时可以在板上对应位置开设匹配的定位槽，焊接前先将接头卡入定位槽完成预固定，避免焊接过程中接头偏移导致焊盘虚焊，也能在后续使用中承受插接线束时的插拔力，不会因为反复插拔导致接头与PCB的焊接点出现开裂。

　　考虑到板载安装的空间限制，这款接头的整体外形轮廓做了紧凑化处理，接插方向与PCB板面保持平行，不会在垂直板面方向占用过多的设备内部空间，方便在紧凑的电源舱结构中完成布局。接头的安装边界尺寸适配常规2oz厚铜PCB的焊盘设计规范，引脚的伸出长度刚好满足波峰焊的吃锡要求，不需要额外对引脚做剪脚处理就能完成焊接装配。在实际应用中，这类板载XT90接头可以直接集成在BMS保护板、电源管理模块、航模电调的动力输出端，外部电池或者动力负载的线束端搭配常规XT90公头或者母头就能直接对接，不需要在设备内部预留额外的线束固定空间，也减少了内部线束走线的长度，降低了大电流线路上的线损。

　　设计过程中针对插拔力的传递路径做了优化，插拔时的作用力会通过外壳上的定位结构直接传递到PCB板体上，而不是全部作用在焊接引脚上，大幅提升了接头的抗插拔疲劳寿命，避免长期使用后出现引脚脱焊的问题。绝缘外壳的接缝处做了止口结构，日常使用中的灰尘、凝露不会轻易进入接插腔体内部，降低了相邻极间出现短路的风险。接插端口的防反插标识做了结构上的强化，除了常规的外形防呆结构，两个腔体的内径差异也能从物理上杜绝反插的可能，即使在视线不佳的装配环境下也能完成快速对接。金属接触件采用了镀金工艺，降低接触阻抗的同时也提升了抗氧化能力，在长期户外使用的设备中也能保持稳定的接触性能，不会因为氧化导致接头发热。整个结构的建模过程中对接插配合的公差带做了合理的预留，既不会因为公差过紧导致插拔困难，也不会因为公差过松出现接触不良的问题，所有的安装定位尺寸都可以直接导出到PCB设计软件中作为封装参考，结构工程师在完成设备整体布局时可以直接调用这个模型做干涉检查，不需要反复测量实物尺寸调整布局，能有效缩短产品开发阶段的结构迭代周期。
