WegCFW08型工业变频调速装置结构模型

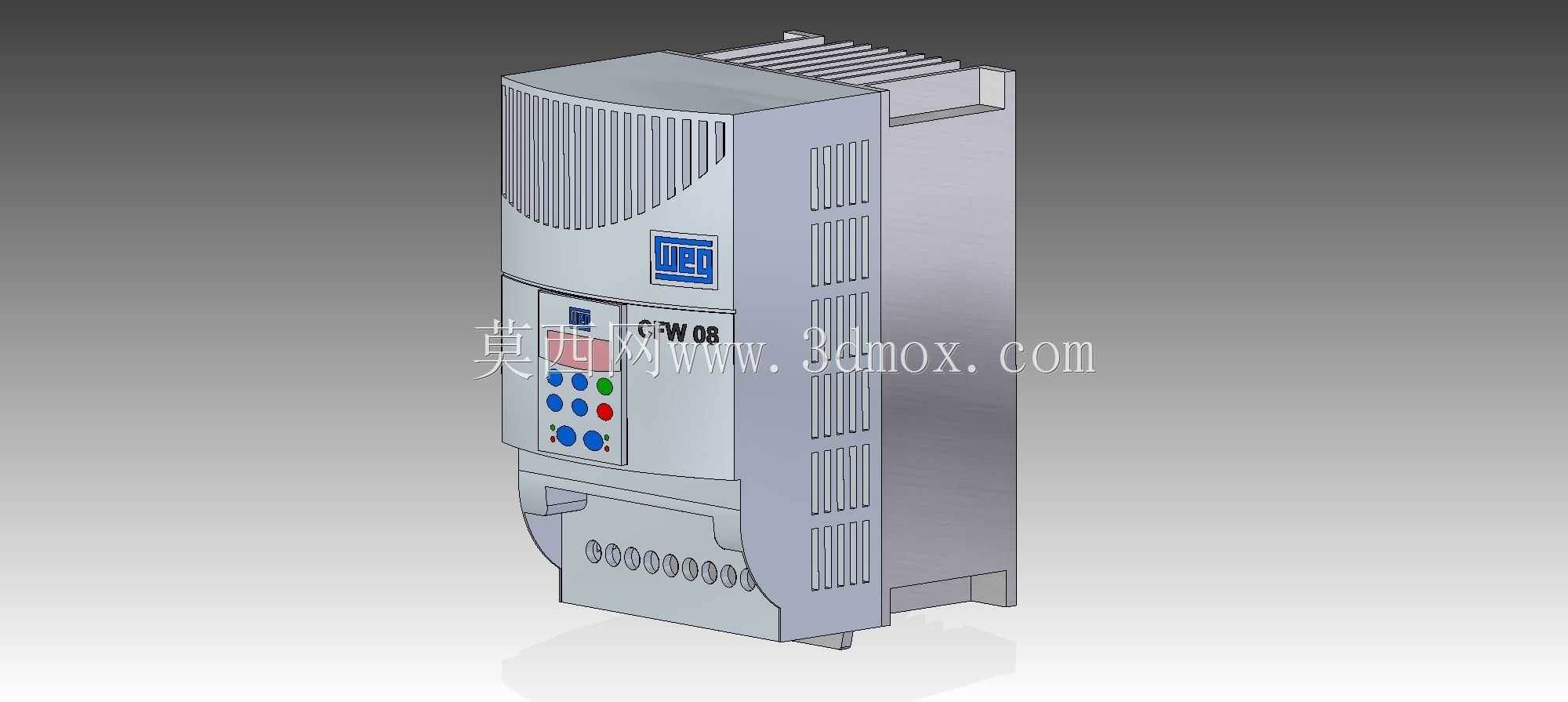

　　在工业传动控制场景里，这类变频装置的应用覆盖了从输送线驱动、泵类负载调速到机床主轴转速控制的诸多环节，核心作用是通过改变输出电源频率来匹配异步电机的实际运行转速需求，替代传统的节流调速、变极调速方案，大幅降低电机空载及变负载工况下的电能损耗，同时减少机械传动部件的冲击磨损。从结构设计逻辑来看，该装置采用壁挂式安装的立式壳体布局，正面操作区域与后侧散热腔体做了明确的功能分区：正面倾斜布置的操作面板集成了状态显示、参数设置与运行操作按键，不同功能的按键采用色彩区分，现场操作人员无需额外查阅手册即可快速完成启停、复位、频率微调等常用操作，面板上方预留的品牌标识区域也兼顾了工业现场的设备辨识度需求。

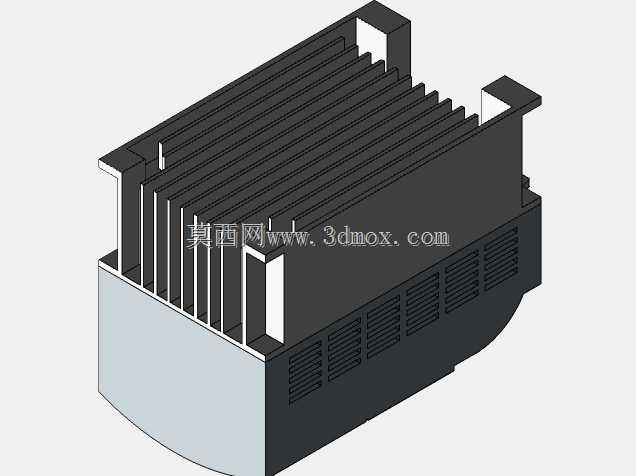

　　壳体侧面设计了多组纵向通风格栅，与顶部的散热齿结构形成贯通的散热风道，内部功率模块工作时产生的热量可以通过自然对流结合内置风道快速导出，无需额外加装外置散热风机即可适配多数常规工业环境的散热需求，这种结构设计也有效降低了设备运行时的风噪与积灰概率。安装边界方面，壳体背部预留了标准壁挂安装孔位，安装时需要在柜体或墙面预留足够的侧向接线空间与顶部散热间隙，底部的接线端子区域做了内凹式设计，既可以保护接线端子不受外力碰撞，也能让动力线与控制线分开走线，减少强电对弱电控制信号的电磁干扰。

　　从功能特性上看，该装置集成了过流保护、过压保护、缺相保护等常规电机保护逻辑，可适配多功率段的三相异步电机驱动需求，壳体的防护等级设计满足普通工业车间的使用要求，表面采用的哑光喷塑处理可以抵御车间内常见的油污、粉尘附着，日常维护仅需定期清理格栅处的积尘即可。建模过程中重点还原了设备的实际装配关系，包括操作面板与壳体的卡扣连接结构、散热齿的排布密度、接线端子的位置布局，甚至按键的凸起高度与面板的倾斜角度都按照实物比例还原，能够直接用于电控柜布局设计时的干涉校验、工业产线的三维可视化搭建，也可以作为电气类教学演示的具象模型使用。

　　在实际选型配套时，这类变频装置的安装尺寸直接决定了电控柜的内部排布空间，模型还原的外形轮廓与安装孔位参数可以帮助结构设计人员提前完成柜内布局规划，避免后期安装时出现空间不足、接线操作不便等问题，同时壳体上的散热结构特征也能为电控柜的整体风道设计提供参考，确保设备投用后散热效率满足长期运行要求。
