简易立式多叶片风力涡轮机结构设计

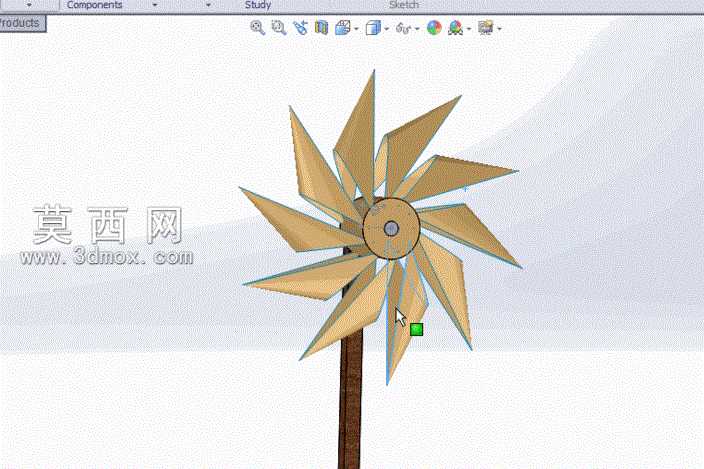

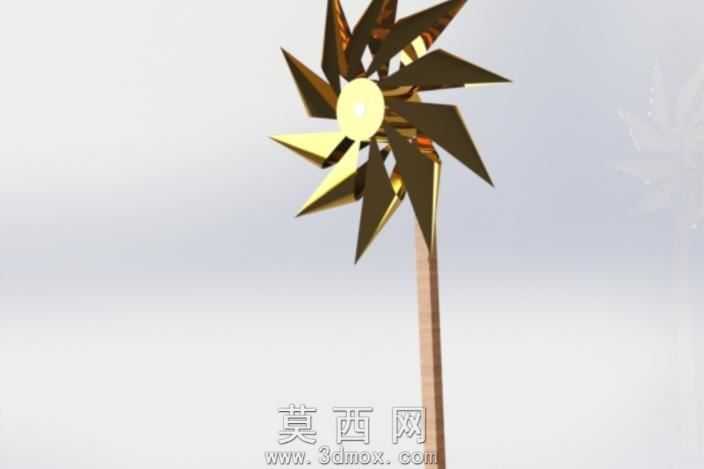

本作品为立式多叶片风力涡轮机三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，整体围绕风能捕获的核心功能展开设计。首先进行整体结构规划，模型分为中心轮毂、放射状叶片、立式支撑杆三个核心部分，建模时先绘制中心轮毂的回转体草图，通过旋转凸台命令生成带中心轴孔的轮毂基体，轴孔位置预留了与支撑杆配合的安装间隙，保证装配逻辑符合实际机械安装要求。叶片部分采用统一的翼型截面草图，通过线性阵列结合角度约束的方式，将十二片叶片均匀排布在轮毂圆周方向，每片叶片都设置了一致的倾斜安装角，既保证风轮转动时的动平衡，也能最大化捕获不同方向的来风动能，叶片建模时添加了薄壁厚度特征，还原真实叶片的轻量化结构特点，同时对叶片与轮毂的连接位置做了圆角过渡处理，避免应力集中的结构缺陷。支撑杆部分采用细长圆柱结构建模，与轮毂中心孔采用同轴心配合，还原立式风轮的支撑结构逻辑。材质渲染阶段，为叶片赋予哑光浅棕金属材质，模拟轻量化合金叶片的质感，轮毂部分赋予深灰色金属材质区分结构层级，支撑杆赋予深棕色仿木质或涂装金属质感，整体渲染效果清晰区分各部件结构，无多余装饰元素，突出机械结构本身的设计逻辑。设计思路上偏向简易教学演示类的风能装置结构，整体结构简洁易懂，没有复杂的变速或传动结构，直观展示风力涡轮机捕获风能的核心叶轮形态，叶片的数量与角度设置经过反复调整，既保证视觉上的对称规整，也符合小型风力涡轮机的基础气动布局逻辑，各部件的配合关系清晰，可直接用于风能机械的基础结构教学、原理演示场景，建模过程中所有特征均保留参数化编辑属性，可根据需求调整叶片数量、安装角度、轮毂尺寸等参数，适配不同的演示或改型设计需求。
