立式摇杆操纵杆三维结构设计作品

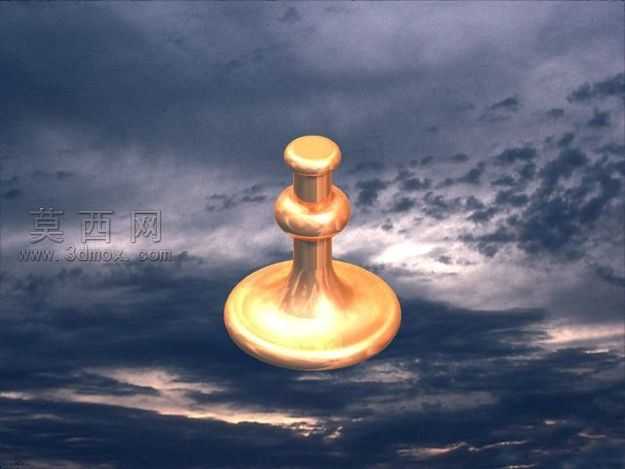

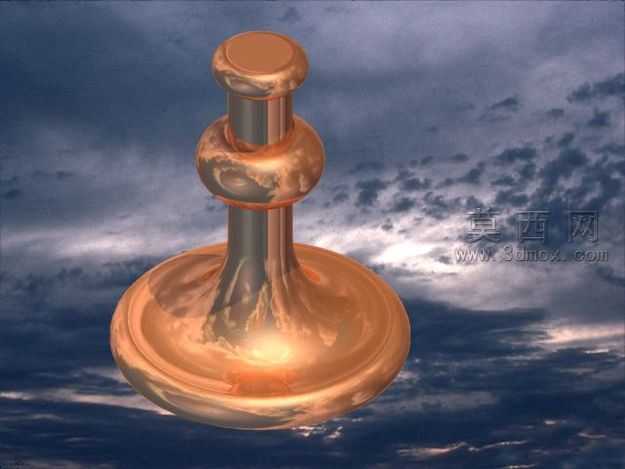

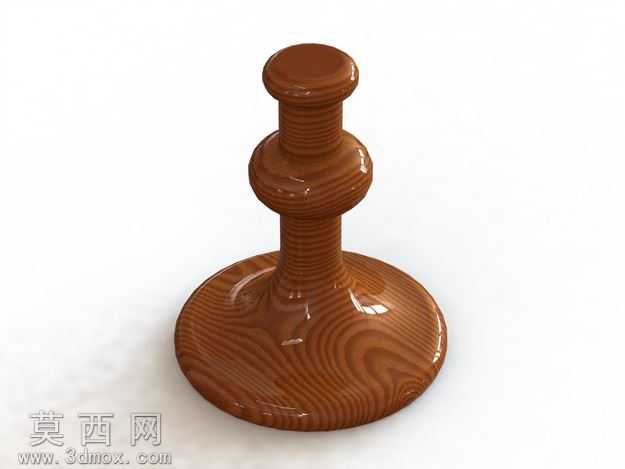

本作品为立式操控摇杆的三维参数化建模成果，建模过程以回转体结构特征为核心搭建逻辑，首先通过草绘绘制摇杆各段的轴向截面轮廓，以底部圆形底座为基准，依次向上构建锥形过渡段、下连接柱、球形握持限位段、上连接柱与顶部圆形按压端头，所有轮廓线均做连续相切约束，避免结构出现硬棱角，保障曲面过渡的顺滑度。建模阶段采用旋转凸台特征完成主体结构的一次性生成，对底座边缘、球形段与柱体衔接处、顶部端头边缘均添加等半径圆角特征，还原真实机加工零件的倒角工艺细节，避免应力集中的结构缺陷。材质渲染阶段选用哑光磨砂金属材质，调整材质的粗糙度参数与环境反射率，模拟经过喷丸处理的金属操纵杆表面质感，添加柔和的环境光遮蔽效果，清晰呈现各段结构的衔接关系与曲面光影变化，让模型的立体感与真实感得到充分展现。结构设计上，底部圆形底座提供稳定的安装支撑面，锥形过渡段实现底座直径到杆身直径的平缓收窄，既提升结构整体的抗弯强度，也避免直径突变带来的结构脆弱问题；中间球形段作为握持定位的核心结构，凸起的球面能够在操作时为手部提供明确的位置感知，上下两段柱体分别承担连接支撑与操作传导的作用，顶部圆形端头适配按压或拨动的操作需求，整体结构遵循人机工程学设计逻辑，各段直径比例经过反复调整，适配手部握持的舒适尺寸范围。设计过程中优先保障结构的工艺可行性，所有特征均适配常规车削加工的工艺要求，无倒扣、无特殊复杂曲面，能够直接导出工程图用于生产加工，模型的各段尺寸均添加参数化关联约束，可根据实际使用场景快速调整整体高度、各段直径、圆角大小等参数，适配不同操控设备的安装需求，整体结构简洁规整，无冗余设计，在满足操控功能的前提下尽可能简化加工工序，降低生产制造成本。
