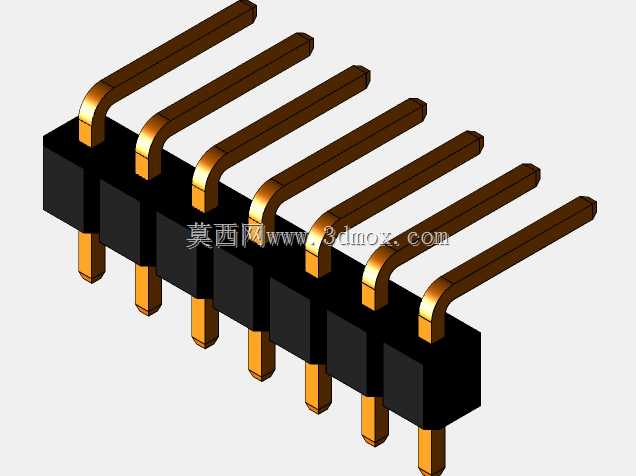

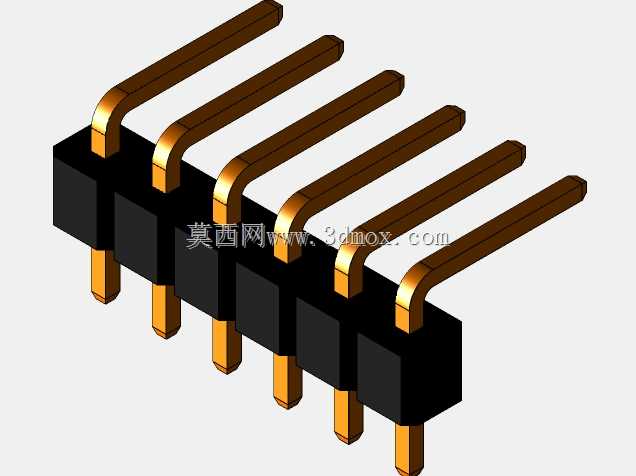

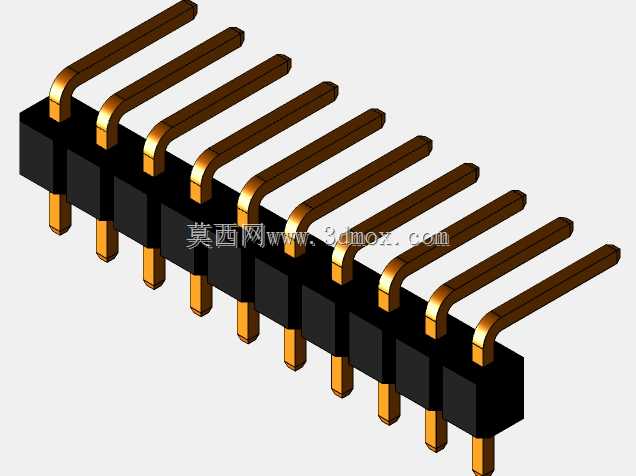

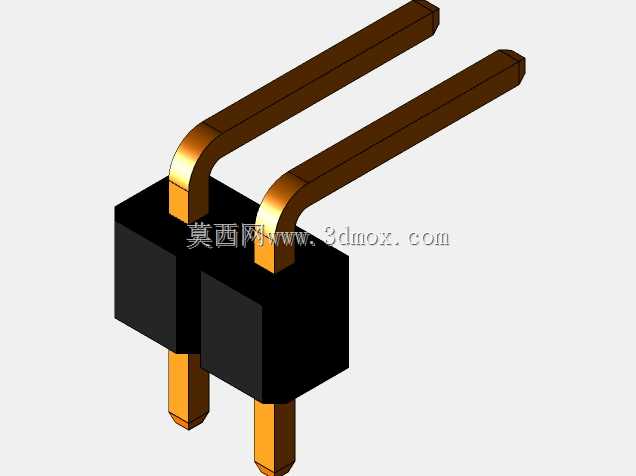

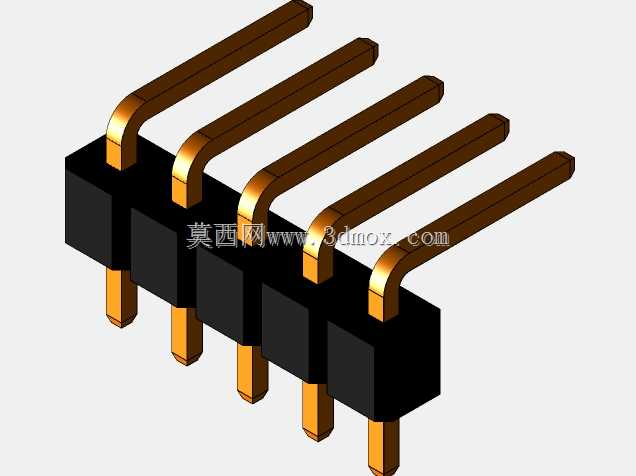

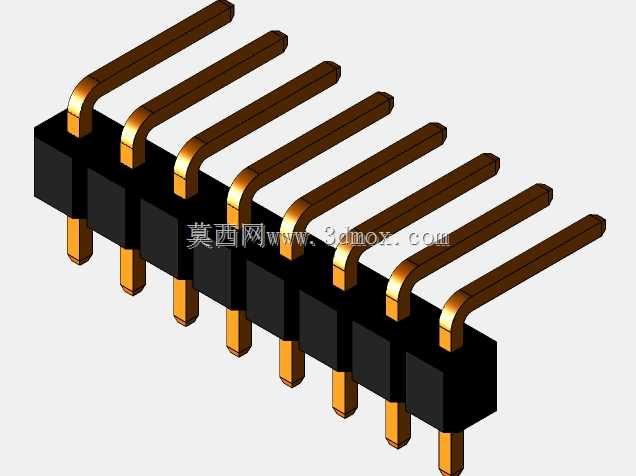

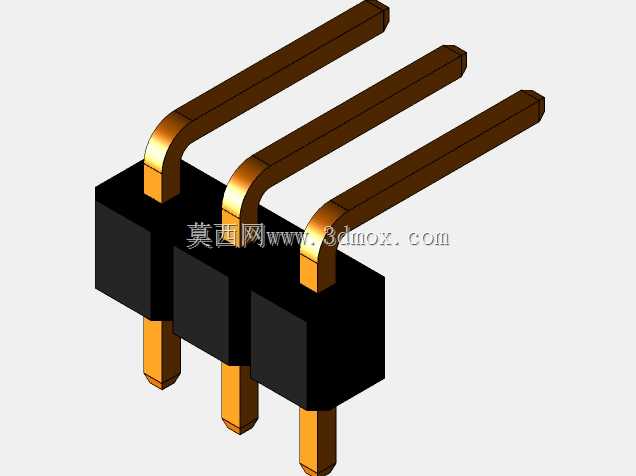

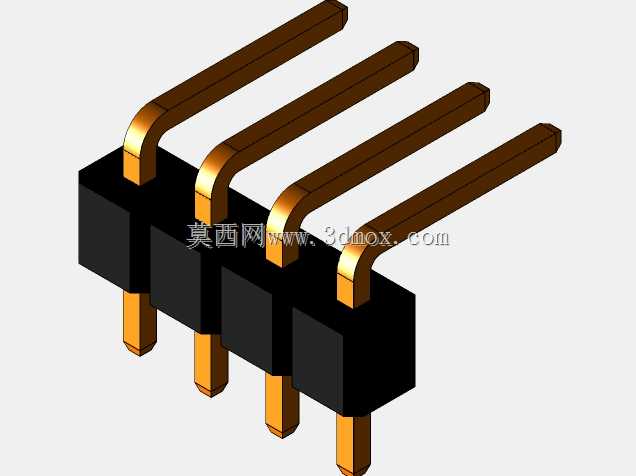

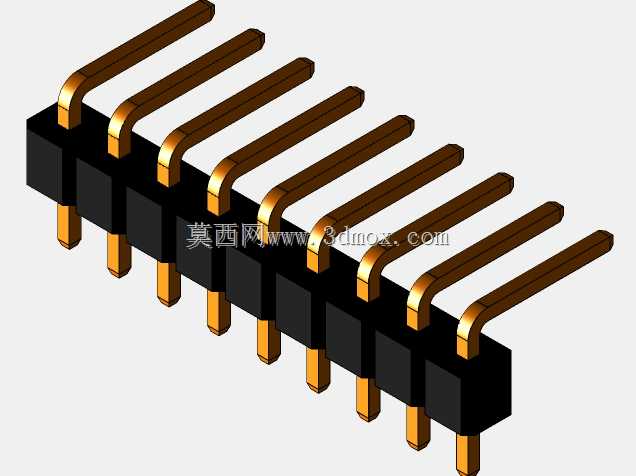

2.54mm间距单排右弯公头排针结构

　　在电路板互联设计场景里，这类弯角排针是板对板垂直连接、板与外设模块转接最常用的基础互联元件，尤其适合两块PCB呈90度夹角安装的紧凑设备内部，比如小型电源模块、工控传感转接板、消费电子主控板与接口板的连接场景，能省去直插排针需要额外飞线或者转接座的空间占用，让设备内部走线更规整，装配工序更简洁。从实际使用角度看，这款排针采用2.54mm标准间距设计，这个间距是全球通用的通孔插装类接插件标准节距，适配市面上绝大多数通用面包板、洞洞板、量产PCB的标准焊盘孔径，不需要单独定制焊盘封装，能直接复用标准封装库完成PCB Layout，大幅降低设计阶段的封装绘制工作量，也能减少因为封装尺寸不匹配导致的焊接不良问题。

　　排针的接触部分采用铜质基材，表面做镀金或者镀锡处理，保证接触电阻稳定，长期使用不会因为氧化导致接触不良，弯折部分的圆角过渡设计是结构设计里的关键细节，直角弯折很容易在弯折过程中产生铜材内部应力集中，后续插拔或者受振动时出现针脚断裂的问题，圆角过渡能分散弯折应力，提升针脚的抗疲劳强度，哪怕设备长期处于振动工况下，比如车载电子、工业现场的工控设备里，也能保证连接可靠性。黑色的绝缘基座采用耐高温工程塑料注塑成型，能承受波峰焊、回流焊的高温环境，不会在焊接过程中出现基座融化、针脚移位的问题，基座上的针脚固定槽做了过盈配合设计，针脚压入基座后能保证足够的保持力，不会在插拔排母的时候出现针脚被拔出基座的情况。

　　从安装边界来看，单排设计的宽度刚好适配2.54mm间距的单排焊盘布局，右弯的针脚伸出长度经过精准核算，焊接后弯脚部分刚好贴合垂直安装的另一块PCB的焊盘位置，不会出现针脚过长顶到板上其他元件、或者过短焊接不牢的问题，直插端的长度也适配常规1.6mm板厚的PCB，穿过焊盘后露出的长度刚好够形成饱满的焊点，不会因为露出过长导致相邻焊点连锡。设计这类排针三维模型的时候，首先要严格卡准2.54mm的针脚中心距，公差控制在±0.05mm以内，不然批量生产后会出现针脚和PCB焊盘对不上、插不进去的问题；其次是弯折部分的半径要符合铜材弯折的最小折弯半径要求，不能为了追求紧凑把折弯半径做太小，不然生产过程中弯脚处容易出现裂纹；还要考虑绝缘基座的外形尺寸，不能和PCB上相邻的其他元件产生干涉，基座的高度也要匹配板上周边元件的高度，避免安装后出现顶碰。

　　在实际选型过程中，结构工程师需要根据两块板之间的安装间距来选择弯脚的伸出长度，根据通过的电流大小选择合适的针脚直径，这款排针的针脚直径适配常规2.54mm排针的电流承载能力，能满足绝大多数信号传输、小电流供电的连接需求，如果是大电流场景则需要选择更大直径针脚的型号。另外，排针的插拔力也是设计时需要考量的参数，针脚和排母接触弹片的配合过盈量要控制在合理范围，既不能太松导致接触不良、容易脱落，也不能太紧导致插拔困难，不方便后期设备维护拆卸。在三维建模过程中，需要把针脚的倒角、基座的脱模斜度这些细节都还原出来，不能只做简化的方块圆柱模型，不然导出的工程图会和实际生产的零件有偏差，影响后续的模具开发或者装配干涉检查。这类基础互联元件虽然结构看起来简单，但却是电子设备里不可或缺的部分，每一个尺寸细节的设计都直接影响到整个设备的装配效率和长期运行可靠性，很多设备出现的接触不良故障，往往都是因为接插件的尺寸设计不合理、选材不当导致的，所以在建模和选型阶段就需要把每个细节的工程要求考虑到位。
