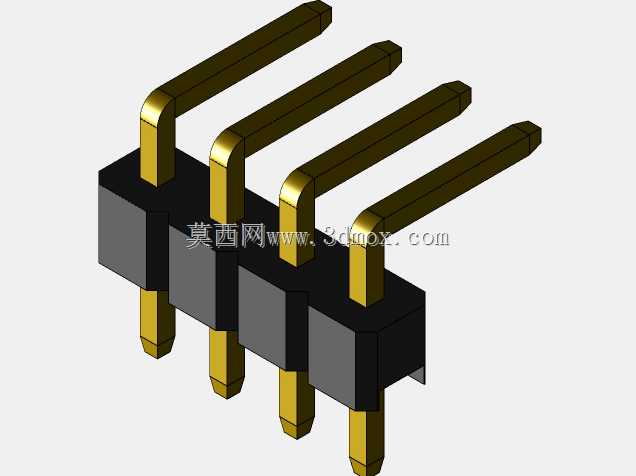

90度弯角2.54mm间距四针公头排针

　　在消费电子、工业控制板卡、嵌入式开发模块的板间连接场景里，这类弯角排针是极为常用的板级互联器件，很多刚接触结构设计的工程师容易忽略这类小零件的安装边界，往往在PCB布局完成、结构件打样回来才发现排针的折弯高度、插针伸出长度和外壳干涉，或是焊盘位置和塑胶定位柱不匹配，导致整批板卡返工。做这类排针的三维建模时，首先要锚定核心的间距参数，2.54mm是行业通用的标准间距，对应0.1英寸的英制规格，也是绝大多数通孔插装PCB的标准网格尺寸，四针单排的配置多用于小信号、电源通路的小电流连接，比如传感器模块的信号引出、小板和主板之间的供电与通讯连接，90度弯角的结构主要用于两块互相垂直排布的PCB之间的平行贴装连接，能大幅降低板组的整体高度，避免直插排针带来的竖向尺寸冗余，很多薄型设备、手持终端的内部板卡连接都会优先选用这类弯针结构。

　　从实际使用的功能特性来看，这类排针的插针部分采用黄铜基材做基底，表层做镀锡或是镀金处理，保证焊接的可靠性和接触导通的稳定性，塑胶基座采用耐高温的工程塑料，能够耐受波峰焊、回流焊的高温冲击，不会在焊接过程中出现基座融化、插针移位的问题。建模过程中需要重点把控几个关键尺寸边界：首先是插针的线径，常规2.54mm间距排针的插针方径为0.64mm，对应PCB板上的钻孔直径通常设计为0.8-0.9mm，焊盘直径不小于1.5mm才能保证焊接的附着力；其次是折弯处的R角，过小的折弯R角会导致插针在折弯过程中出现应力集中，后续插拔受力时容易从折弯处断裂，常规量产的折弯内R角不小于插针线径的0.5倍，建模时不能做成直角折弯，否则和实际生产的零件形态存在偏差，会导致结构干涉检查失效。然后是塑胶基座的尺寸，单排四针的基座长度要匹配针位数量，相邻针位的中心距严格控制在2.54mm±0.05mm的公差范围内，基座的宽度和高度要匹配板上的安装空间，通常基座的厚度在2.5mm左右，插针从基座底部伸出的长度分为两种，一种是短脚设计，伸出长度3mm左右，适合1.6mm标准板厚的PCB焊接，过波峰焊后焊脚伸出板面1mm左右，不会和背面的结构件干涉；另一种是长脚设计，伸出长度可以达到5-6mm，适合穿过多层板或是连接到其他接插件的场景。

　　弯角侧的插针伸出长度则要根据对接的母座高度来确定，常规的伸出长度有7mm、10mm等不同规格，建模时要注意弯角侧插针和基座底面的平行度，实际生产中这个平行度公差控制在0.1mm以内，否则插针对接母座时会出现单边受力、插不到位的问题。从设计思路上来说，这类标准件不需要做非标定制，建模时优先按照行业通用的尺寸规格来绘制，保证模型和市售量产零件的尺寸一致性，方便后续BOM表直接选型采购，不需要额外开模。很多工程师在做结构检查时容易忽略排针插针末端的倒角，实际量产的插针末端会做一个小角度的导入倒角，方便插入母座或是PCB钻孔，建模时加上这个小倒角不仅能让模型更贴近实物，也能在做装配干涉检查时避免出现尖角误判干涉的问题。

　　另外要注意塑胶基座上的定位凸点，部分排针会在基座的一侧做一个小的三角凸点，用来标识第一针的位置，防止焊接时插反，建模时把这个定位特征做出来，能方便PCB布局时对应丝印的一号位标识，减少生产时的错装风险。在实际设备应用中，这类弯针排针的插拔寿命通常在50次以上，足够满足设备生产组装、后期维护的插拔需求，接触电阻可以控制在20毫欧以内，能够通过1A左右的持续电流，满足小功率信号和供电的传输要求，不适合大电流的功率传输场景。安装时要注意弯角侧的受力方向，排针的折弯方向要和板卡的插拔受力方向平行，避免垂直于折弯方向受力，否则长期受力会导致插针从塑胶基座中松脱，出现接触不良的问题。建模时还要考虑焊盘的焊接空间，排针基座距离PCB板边的距离要预留至少1mm的焊接操作空间，方便波峰焊时的锡流流动，也方便后期维修时用烙铁拆卸。很多新手建模时会把塑胶基座和PCB板面完全贴合，实际生产中为了避免焊接时的助焊剂残留堆积在基座和PCB之间，通常会预留0.2-0.3mm的间隙，这个细节在三维模型里体现出来，能让后续的工艺评审更贴近实际生产情况，减少生产端的工艺问题。
