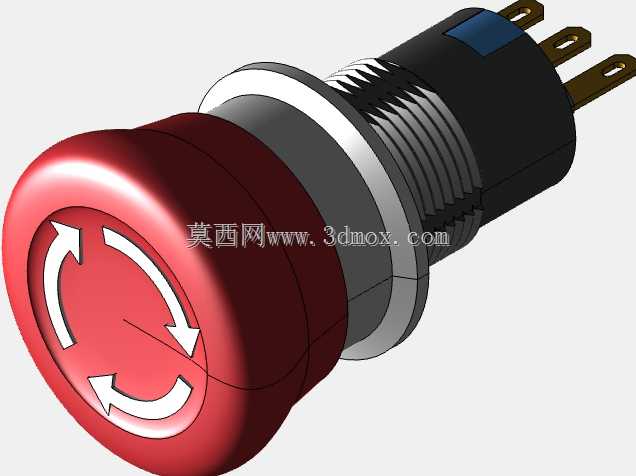

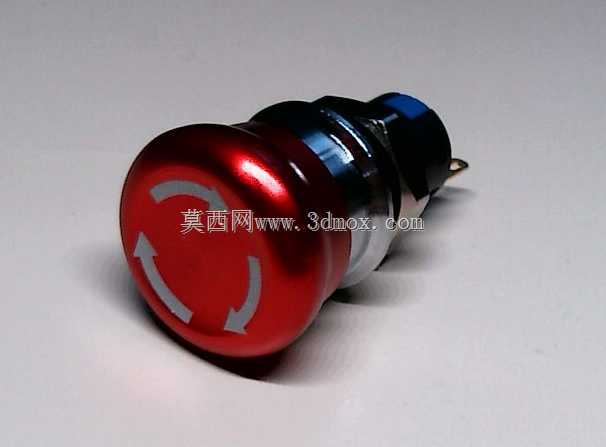

16mm面板安装红色旋转复位急停按钮

　　在工业设备的安全回路设计中，急停按钮是不可缺失的核心安全元件，这款适配16mm面板开孔的红色急停开关，主要面向小型控制柜、桌面型自动化设备、便携检测仪器这类安装空间受限的应用场景，区别于常规22mm孔径的通用急停件，它能在紧凑的面板布局里预留出更多空间给其他操控元件，不会挤占指示灯、选择开关的排布位置。

　　从实际功能逻辑来看，这款开关采用旋转复位结构，触发时直接向下按压按钮头即可切断控制回路，蘑菇头的按压面做了内凹处理，搭配平底鞋式的接触面设计，操作人员在紧急状态下不需要精准对准，哪怕是戴劳保手套操作、或是慌乱中用手掌拍击也能可靠触发，不会出现打滑按空的情况；复位时需要按照按钮头表面标注的箭头方向顺时针旋转一定角度，按钮才会弹起恢复初始状态，这种结构能避免现场振动、意外磕碰导致的误复位，必须由操作人员手动确认现场风险排除后才能恢复设备运行，符合工业安全设计的防误触要求。

　　设计层面上，这款开关的铝钮扣直径做到28mm，比安装孔径大出不少，一方面能在面板外侧形成足够的按压操作面，另一方面也能遮盖面板开孔的边缘毛刺，对开孔的公差容忍度更高，不需要对安装孔做额外的倒角修边处理，降低面板加工的精度要求。整体总长度控制在50mm，面板下方的安装部分长度为29mm，这个尺寸是经过适配验证的，常规厚度1-3mm的金属控制柜面板、或是5mm以内的塑料设备外壳都能顺利安装，安装后背部不会占用过多柜内空间，哪怕是柜内布线密集、靠近线槽或者小型继电器的位置，也不会和其他元件产生干涉。开关采用单电路常开常闭触点设计，NC触点直接接入安全回路，触发时优先断开安全回路，NO触点可接入状态反馈回路，给PLC或者设备指示灯提供开关触发的信号，不需要额外加装信号采集元件。

　　安装结构上采用螺纹加锁紧螺母的固定方式，面板外侧有定位台阶，安装时只需要将开关从面板正面插入开孔，在背部拧上配套的锁紧螺母就能完成固定，不需要额外的固定支架，安装效率很高。接线端采用插片式结构，适配常规的6.3mm冷压端子，接线时不需要焊接，直接将压好端子的导线插牢即可，后期维护更换也很方便，不需要重新加工导线端头。按钮头的红色采用高饱和度的工业安全红，在设备面板上辨识度极高，哪怕是光线不佳的车间环境，也能快速定位到急停按钮的位置，按钮表面的旋转复位箭头采用凹刻填白工艺，长期使用不会被磨损掉，操作人员能清晰看到复位操作的方向指引，避免复位时盲目拧动损坏开关内部结构。

　　从选型适配的角度来说，这款开关适合用在输送线的本地控制盒、小型实验设备的操作面板、非标自动化单机的操控台、电动工具的安全控制端这类场景，相比大尺寸急停按钮，它的小巧体积更适配紧凑型设备的设计需求，同时保留了急停按钮应有的操作手感和安全可靠性，内部触点采用银合金材质，通断寿命能满足工业场景的频繁触发需求，不会因为多次按压就出现接触不良的情况，外壳部分采用阻燃工程塑料，能满足工业设备的电气防火要求，金属螺纹部分做了防锈处理，在湿度稍高的车间环境里也不会出现锈死拆不下来的情况。
